Toyota Rav4. Датчики и клапаны системы впрыска. Датчик положения дроссельной заслонки



Датчик положения дроссельной заслонки (TPS) расположен в торце оси дроссельной заслонки на дроссельном узле. Контролируя выходное напряжение от TPS, PCM регулирует подачу топлива, основанную на угле открытия дроссельной заслонки (требование водителя). Незакрепленный или неисправный TPS приведет к неустойчивой работе двигателя и изменяющейся частоте вращения на холостом ходу, потому что PCM будет считать, что дроссельная заслонка поворачивается.
Замену датчика положения дроссельной заслонки (TPS) производите следующим образом.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Отсоедините электрический разъем от датчика положения дроссельной заслонки.

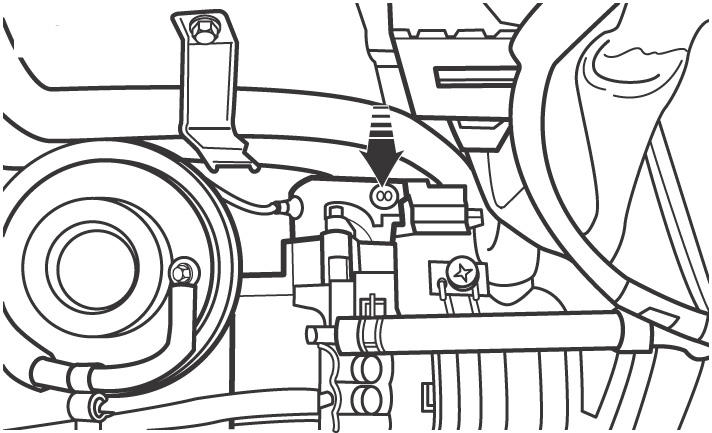

Рисунок - 7.6. Расположение датчика положения дроссельной заслонки на моделях до 2001 года

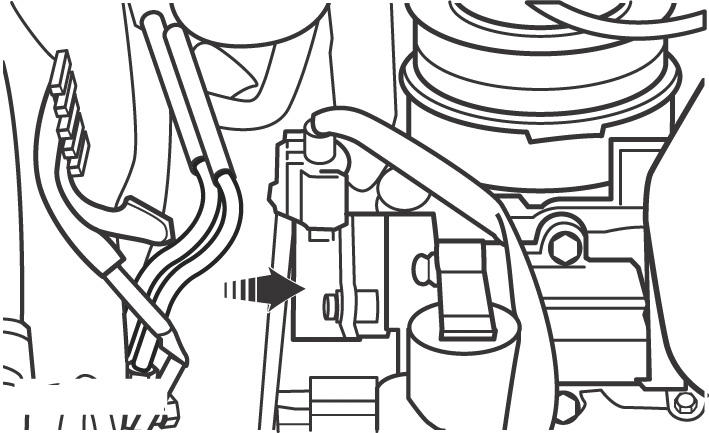

Рисунок - 7.7. Расположение датчика положения дроссельной заслонки на моделях с 2001 года

Выверните винты и снимите датчик положения дроссельной заслонки с дроссельного узла ( смотрите рисунок - 7.6 , 7.7)
Установку проводите в последовательности, обратной снятию.
