Toyota Rav4. Датчик уровня топлива





    ПРИМЕЧАНИЕ
На некоторых моделях установлен дополнительный датчик уровня топлива, расположенный с правой стороны топливного бака. Доступ к датчику возможен только после снятия правого заднего сиденья.

Снятие датчика уровня топлива производите следующим образом.
Снимите блок топливного насоса/датчика уровня топлива из топливного бака.
Чтобы не повредить датчик уровня топлива поверните под углом блок топливного насоса/датчика уровня топлива.
Отсоедините электрический разъем от датчика уровня топлива.

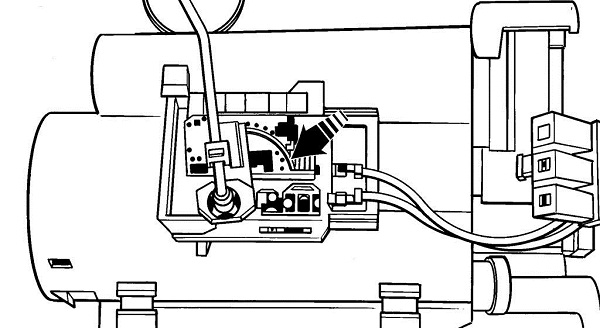

Рисунок - 5.15. Выворачивание винтов крепления датчика уровня топлива к блоку топливного насоса/ датчика уровня топлива

Выверните винты и снимите датчик уровня топлива с блока топливного насоса/датчика уровня топлива ( смотрите рисунок - 5.15 )
Установку датчика уровня топлива проводите в последовательности, обратной снятию.
