Toyota Rav4.
Узел управления отоплением и кондиционером
Замена узла управления
ПРЕДУПРЕЖДЕНИЕ !
ПРЕДУПРЕЖДЕНИЕ !
Автомобили оборудованы системами безопасности (SRS),
включающими подушки безопасности и натяжители ремней
безопасности. Перед проведением работ около датчиков
удара, панели приборов и рулевой колонки отсоедините
сначала отрицательную, а затем положительную клеммы от
аккумуляторной батареи и подождите 2 мин. Это исключит
несанкционированное раскрытие подушек безопасности и
срабатывание натяжителей ремней безопасности, которое
может вызвать травмы.
Выключите зажигание и отсоедините провод «массы» от
аккумуляторной батареи.
Снимите центральную накладку панели приборов.
снимите вещевой ящик и нижнюю центральную накладку панели
приборов. Снимите ручки управления и панель управления
отоплением и кондиционированием.
На автомобилях выпуска с 2001 года снимите радиоприемник и
нижнюю левую панель с центральной консоли.
Отсоедините тросы управления от рычагов и оболочки тросов из
зажимов на узле управления отоплением и системой
кондиционирования воздуха.

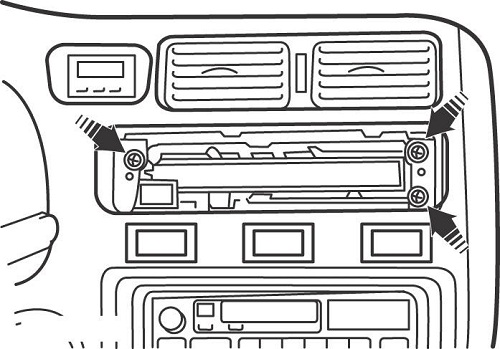

Рисунок
- 4.22. Расположение винтов крепления узла управления
отоплением и кондиционированием на автомобилях до 2001
года

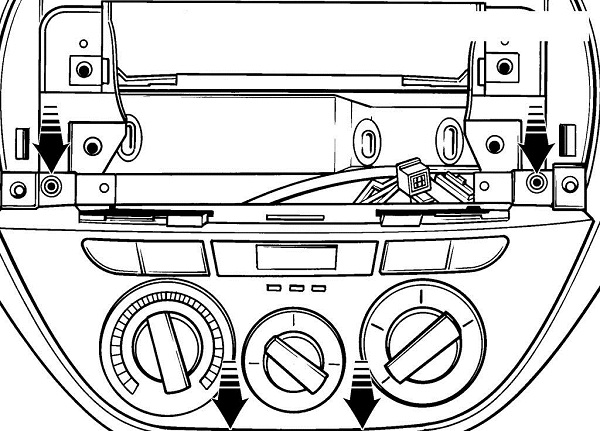

Рисунок
- 4.23. Расположение винтов и фиксаторов (внизу)
крепления узла управления отоплением и
кондиционированием на автомобилях с 2001 года
Выверните винты, расположенные на передней стороне узла
управления (смотрите
рисунок- 4.22
, 4.23)
Извлеките из панели приборов узел управления отоплением и
системой кондиционирования воздуха вместе с подсоединенными к
нему проводами и тросами.
Установку производите в последовательности, обратной снятию.
Заведите двигатель и Проверяйте функционирования систем
отопления и кондиционирования воздуха. Регулировка тросов
управления на автомобилях
выпуска до 2001 года
Чтобы отрегулировать трос управления заслонкой подачи воздуха в
салон автомобиля, установите рычаг управления в положение RECIRC,
подсоедините трос и закрепите оболочку троса зажимом.
Чтобы отрегулировать трос управления температурой воздуха,
подаваемого в салон автомобиля, установите рычаг управления в
положение COOL, подсоедините трос и закрепите оболочку троса
зажимом.
Чтобы отрегулировать трос управления распределением потоков
воздуха, установите рычаг управления в положение DEF,
подсоедините трос и закрепите оболочку троса зажимом. Регулировка тросов
управления на автомобилях
выпуска с 2001 года
Чтобы отрегулировать трос управления температурой воздуха,
подаваемого в салон автомобиля, установите рычаг управления в
положение MAX COOL, подсоедините трос и закрепите оболочку троса
зажимом.
Чтобы отрегулировать трос управления распределением потоков
воздуха, переместите рычаг управления до упора в направлении к
задней части автомобиля. Подсоедините к рычагу трос и закрепите
оболочку троса зажимом.
