Toyota Rav4. Мотор вентилятора отопителя

ПРЕДУПРЕЖДЕНИЕ !
Автомобили оборудованы системами безопасности (SRS), включающими подушки безопасности и натяжители ремней безопасности. Перед проведением работ около датчиков удара, панели приборов и рулевой колонки отсоедините сначала отрицательную, а затем положительную клеммы от аккумуляторной батареи и подождите 2 мин. Это исключит несанкционированное раскрытие подушек безопасности и срабатывание натяжителей ремней безопасности, которое может вызвать травмы.

Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Вентилятор отопителя расположен в салоне автомобиля над правой ногой переднего пассажира.
снимите вещевой ящик.

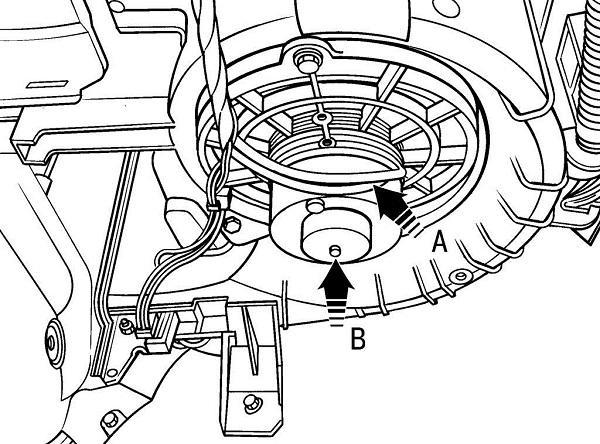

Рисунок - 4.2 Электродвигатель вентилятора: А — электрический разъем; В — электродвигатель вентилятора

Отсоедините электрический разъем от двигателя вентилятора ( смотрите рисунок - 4.21 )
Выверните винты крепления и выньте вниз вентилятор из кожуха.
Если двигатель вентилятора подлежит замене, снимите стопорное кольцо, снимите и переставьте вентилятор на новый двигатель, закрепите его стопорным кольцом.
Дальнейшую установку производите в последовательности, обратной снятию.
Проверяйте работу электродвигателя вентилятора.
