Toyota Rav4. Радиатор и расширительный бачок

ПРЕДУПРЕЖДЕНИЯ!!
Снятие радиатора и расширительного бачка производите на холодном двигателе.
Не допускайте попадания охлаждающей жидкости на одежду и лакокрасочное покрытие кузова. В противном случае промойте поверхность большим количеством воды.
Соберите и утилизируйте слитую охлаждающую жидкость.

Замена радиатора
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Слейте охлаждающую жидкость.
выверните болты крепления кожуха вентилятора конденсатора системы кондиционирования и отклоните его от радиатора.
На автомобилях выпуска с 2001 года снимите решетку радиатора, защитную панель и замок капота.
Отсоедините от радиатора верхние и нижний шланги системы охлаждения.
Отсоедините от радиатора шланг, соединяющий его с расширительным бачком.
Снимите вентиляторы радиатора.

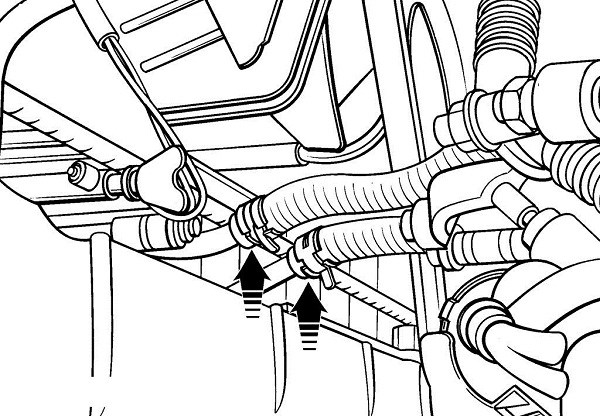

Рисунок - 4.9. Места подсоединения шлангов к теплообменнику для охлаждения жидкости коробки передач

На автомобилях с автоматической коробкой передач отсоедините шланги от теплообменника для охлаждения масла коробки передач ( смотрите рисунок - 4.9 ). Перед отсоединением шлангов установите емкость для сбора вытекающего масла.

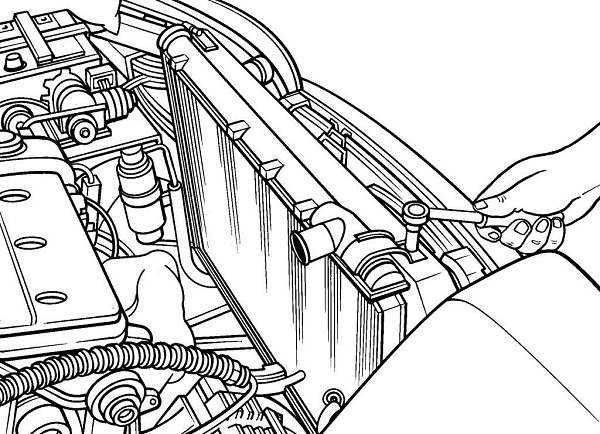

Рисунок - 4.10. Отворачивание болта крепления радиатора

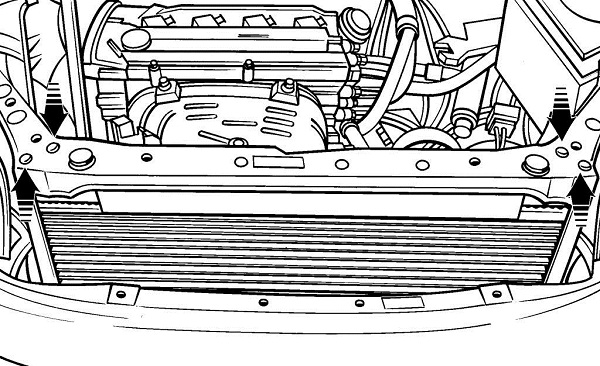

Рисунок - 4.11. Расположение болтов крепления радиатора на автомобилях выпуска с 2001 года

Выверните болты крепления радиатора к передней поперечной панели ( смотрите рисунок - 4.10 , 4.11)
Поднимите радиатор и снимите его с автомобиля.
Если радиатор снимается в связи с уменьшением пропускной способности, промойте его струей воды в двух направлениях и продуйте снаружи сжатым воздухом.
Если радиатор протекает, не пытайтесь заваривать или запаивать место протечки, так как при этом будут повреждены пластмассовые детали радиатора.
Незначительная течь радиатора может быть устранена с помощью герметика радиатора.
Проверяйте состояние нижних резиновых опор радиатора и при необходимости замените их.
Установку радиатора производите в последовательности, обратной снятию, с учетом следующего.
Залейте охлаждающую жидкость.
На автомобилях с автоматической коробкой передач Проверяйте уровень масла в коробке передач.
Заведите двигатель и убедитесь в отсутствии утечек.
Замена расширительного бачка
На большинстве моделей снять бачок очень легко: для этого достаточно вытащить его из кронштейна крыла.
Слейте из бачка охлаждающую жидкость. Промойте бачок и осмотрите его на отсутствие трещин и потертостей. При наличии повреждений замените расширительный бачок.
Установку расширительного бачка производите в последовательности, обратной снятию.
