Тойота РАВ4. Двигатель 1AZ-FE. Масляный насос

Снятие
Снятие производите в следующем порядке:
– снимите цепь привода газораспределительного механизма и звездочку с коленчатого вала;

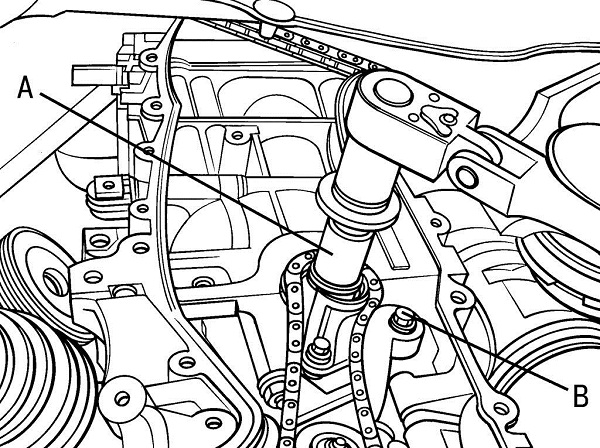

Рисунок - 3.90. Установка шпонки коленчатого вала в левое горизонтальное положение (А) после поворота коленчатого вал двигателя на 90° против часовой стрелки и расположение болта (В) крепления натяжителя цепи привода масляного насоса

– поверните коленчатый вал двигателя на 90° против часовой стрелки (от ВМТ) и установите шпонку А ( смотрите рисунок - 3.90 ) коленчатого вала в левое горизонтальное положение, затем выверните болт В и снимите натяжитель цепи привода масляного насоса;

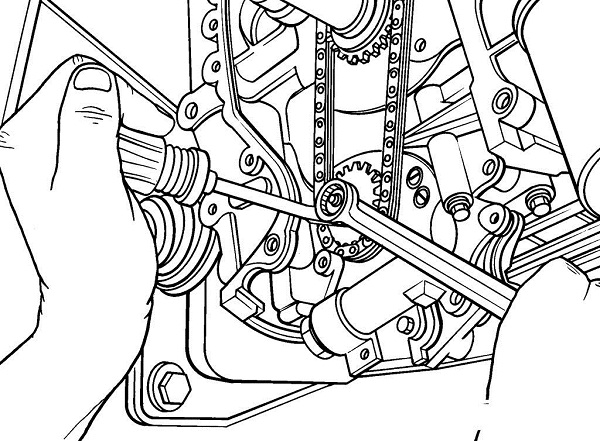

Рисунок - 3.91. Снятие звездочки с цепью привода масляного насоса с коленчатого вала

– снимите звездочку с цепью привода масляного насоса с коленчатого вала ( смотрите рисунок - 3.91 );

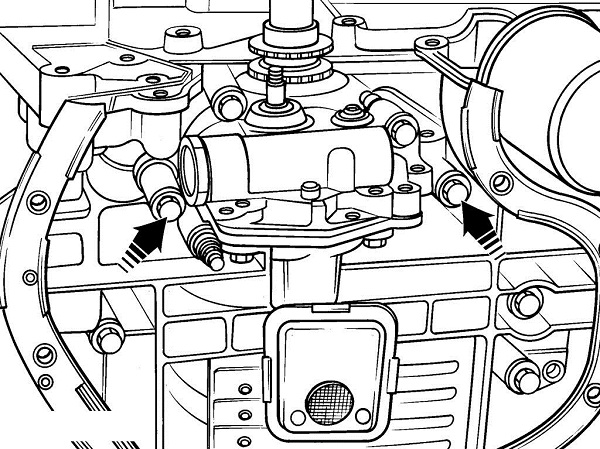

Рисунок - 3.92. Расположение болтов крепления масляного насоса

– выверните 3 болта крепления масляного насоса к блоку цилиндров ( смотрите рисунок - 3.92 ). Отверткой отделите масляный насос от блока цилиндров.
Установка
Твердым пластиковым или деревянным скребком очистите от остатков старого герметика привалочные поверхности масляного насоса и блока цилиндров и очистите их растворителем.
Проверяйте масляный насос на отсутствие повреждений.

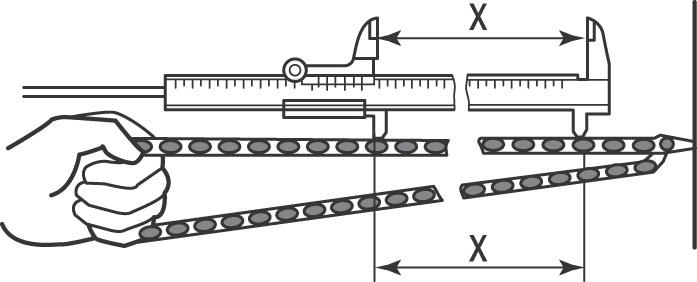

Рисунок - 3.62. Измерение расстояния между звеньями цепи: Х = 122,6 мм для цепи привода газораспределительного механизма между 16 роликами или 8 звеньями цепи; Х = 52,4 мм для цепи привода масляного насоса между 8 роликами или 4 звеньями цепи

Проверяйте звенья цепи на отсутствие трещин, износа роликов и боковых пластин. Проверяйте состояние зубьев звездочек, которые должны быть симметричными. Натяните цепь и измерьте расстояние между 8 роликами или 4 звеньями цепи, которое должно быть равно 52,4 мм (смотрите рисунок - 3.62 ). Проведите эту проверку на нескольких участках цепи. Если цепь удлинилась, замените в комплекте цепь и звездочки.

Рисунок - 3.63. Измерение диаметра звездочки по роликам цепи

Оберните каждую звездочку цепью и измерьте диаметр звездочки по роликам цепи (смотрите рисунок - 3.63 ). Если полученный размер превышает минимальный диаметр цепи, замените в комплекте цепь и звездочки.

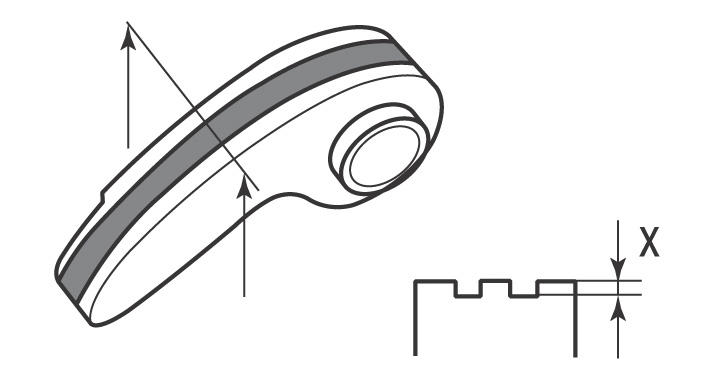

Рисунок - 3.93. Места измерения глубины выемок на направляющей цепи привода масляного насоса: Х = не более 0,5 мм

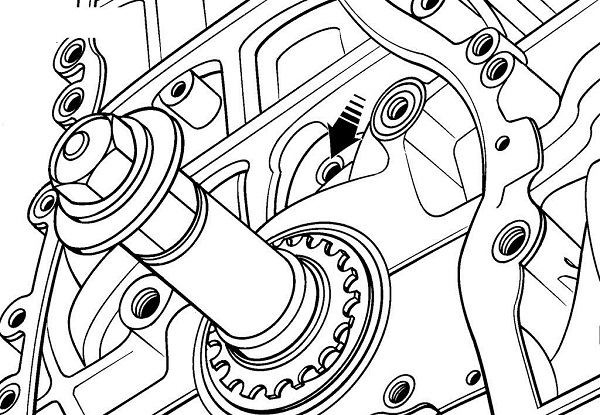

Рисунок - 3.94. Расположение смазочного отверстия направляющей цепи

Проверяйте направляющую цепи на отсутствие чрезмерного износа. Имейте в виду, что незначительный износ направляющей — это нормальное явление. Глубина выемок на направляющей цепи должна быть не более 0,5 мм ( смотрите рисунок - 3.93 ). При наличии чрезмерного износа Проверяйте смазочное отверстие направляющей цепи на передней стороне блока цилиндров на отсутствие загрязнений и засорения ( смотрите рисунок - 3.94 ). Если отверстие заблокировано, то резко увеличится износ цепей привода газораспределительного механизма и масляного насоса.
Установку производите в следующем порядке:
– заполните масляный насос маслом, для чего налейте небольшое количество чистого моторного масла во входное отверстие насоса и проверните вал привода насоса;
– установите масляный насос с новой прокладкой на блок цилиндров и закрепите болтами, затянув их крест-накрест моментом 19 Н•м;

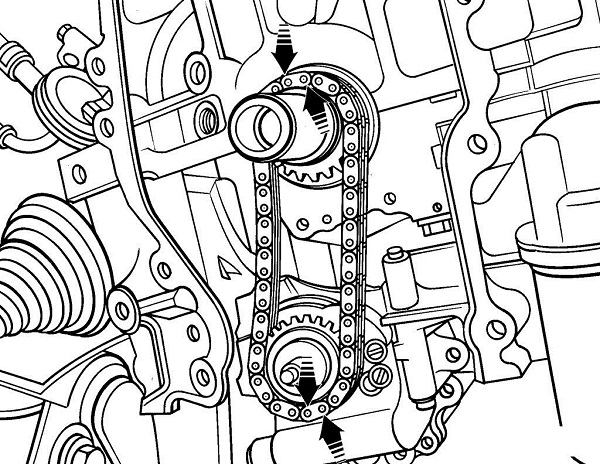

Рисунок - 3.95. Совмещение цветных меток на цепи с метками на звездочках

– убедитесь, что коленчатый вал повернут на 90° против часовой стрелки, шпонка коленчатого вала установлена в левое горизонтальное положение и звездочка привода масляного насоса повернутой меткой вверх. Установите цепь привода масляного насоса на звездочки так, чтобы цветные метки на цепи совместились с метками на звездочках ( смотрите рисунок - 3.95 );
– вверните и затяните болт крепления звездочки масляного насоса моментом 30 Н•м;
– установите натяжитель цепи и закрепите его болтом, затянув болт моментом 12 Н•м.
Дальнейшую установку проводите в последовательности, обратной снятию, с учетом следующего.
Проверяйте и, при необходимости, доведите уровень масла до нормы.
Пустите двигатель и Проверяйте давление и отсутствие утечек масла.
