Тойота РАВ4. Двигатель 1AZ-FE. Выпускной коллектор

Снятие
Снятие выпускного коллектора проводите на холодном двигателе в следующем порядке:
– выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
– затяните Ручной (стояночный) тормоз и установите упоры под задние колеса;
– поднимите переднюю часть автомобиля и установите на опоры;

– снимите грязезащитный щиток моторного отсека;

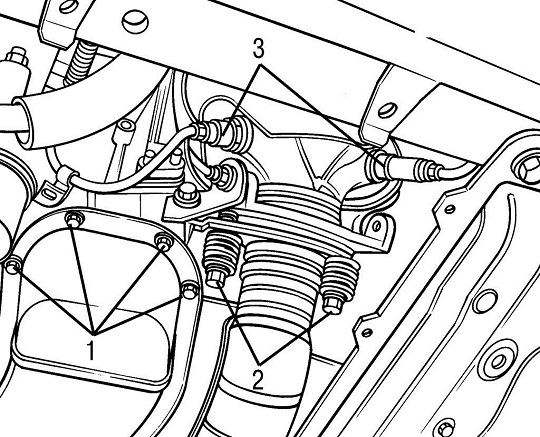

Рисунок - 3.77. Крепление приемной выхлопной трубы к выпускному коллектору: 1 – болты; 2 – болты крепления нижней части выпускного коллектора; 3 – датчики кислорода

– нанесите на болты 1,2 ( смотрите рисунок - 3.77 ) и пружины крепления приемной выхлопной трубы к выпускному коллектору средство, облегчающее их отворачивание. После пропитки болтов, выверните их и отделите от коллектора приемную выхлопную трубу, при этом соблюдайте осторожность, чтобы не повредить датчики кислорода 3;
– выверните болты крепления нижних фигурных скобок выпускного коллектора;
– отсоедините Разъёмы от датчиков кислорода;
– из моторного отсека снимите верхний термозащитный экран выпускного коллектора. Имеется также нижний термозащитный экран, который прикреплен снизу выпускного коллектора, и его не требуется снимать;

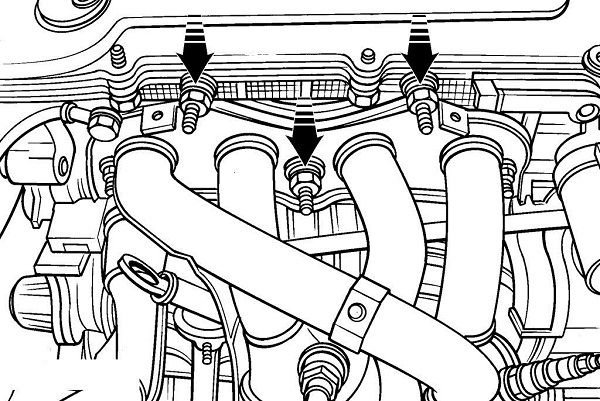

Рисунок - 3.78. Расположение гаек крепления выпускного коллектора

– выверните гайки ( смотрите рисунок - 3.78 ) и болты и, потянув от головки блока цилиндров, снимите выпускной коллектор с прокладкой.
Установка
Установку производите в следующем порядке:
– скребком удалите остатки старой прокладки и отложений сажи с привалочных поверхностей выпускного коллектора и головки блока цилиндров;
– если будет устанавливаться новый выпускной коллектор, необходимо переставить со старого коллектора на новый нижний термозащитный экран;
– установите новую прокладку выпускного коллектора на головку блока цилиндров в соответствии с имеющимися на ней надписями и знаками;
– установите выпускной коллектор и закрепите его гайками. Затяните гайки в несколько проходов, начиная с центра и далее по спирали.
Дальнейшую установку проводите в последовательности, обратной снятию.
Пустите двигатель и Проверяйте на отсутствие утечек отработавших газов.
