Тойота РАВ4. Двигатель 1AZ-FE. Крышка головки блока цилиндров



Снятие
Снятие производите в следующем порядке:
– выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
– отсоедините Разъёмы от катушек зажигания, выверните гайки крепления жгута проводов к крышке головки блока цилиндров и отведите провода в сторону. Снимите катушки зажигания с каждой свечи зажигания;
– отсоедините шланг вентиляции картера от крышки головки блока цилиндров;

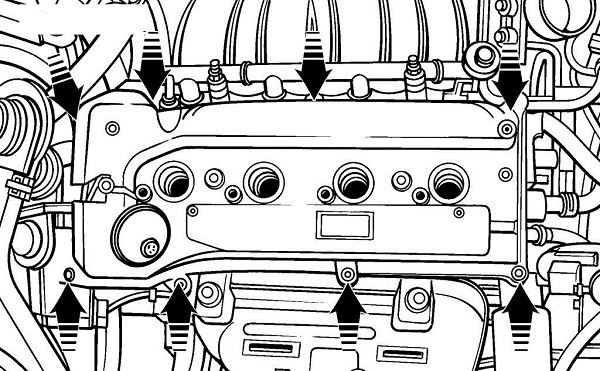

Рисунок - 3.53. Расположение болтов крепления крышки головки блока цилиндров

– выверните болты ( смотрите рисунок - 3.53 ) и снимите крышку и прокладку с головки блока цилиндров. Если она сидит плотно, сбейте ее киянкой или вставьте нож между головкой блока цилиндров и крышкой и приподнимите ее. При использовании ножа не повредите привалочные поверхности головки блока цилиндров и крышки, так как в противном случае в месте повреждения будет протекать моторное масло.
Установка
Установку производите в следующем порядке:
– снимите прокладки и очистите привалочные поверхности головки блока цилиндров и крышки;
– установите новые резиновые прокладки по периметру крышки и вокруг отверстий для свечей зажигания и вдавите их в соответствующие пазы;
– убедитесь, что перед установкой крышки привалочные поверхности передней крышки цепи и головки блока цилиндров чистые и сухие. Если на поверхностях останутся следы моторного масла, то после установки крышки в этих местах могут быть утечки масла;
– нанесите слой герметика RTV на места стыка передней крышки цепи и головки блока цилиндров и установите крышку головки блока цилиндров;
– вверните и затяните за несколько проходов болты крепления крышки.
Дальнейшая установка крышки проводится в последовательности, обратной снятию.
Пустите двигатель и Проверяйте отсутствие утечек масла из-под крышки головки блока цилиндров.
