Toyota Rav4 - Цепляем прицеп

Рисунок - 1.41. Значения разрешенной полной массы автомобиля и максимально допустимой нагрузки на заднюю ось

Буксировочная способность автомобиля определена для движения на высоте уровня моря. Если вы собираетесь буксировать прицеп (трейлер) в горной местности, следует иметь в виду, что мощность двигателя, следовательно, буксировочная способность автомобиля понизится.

ПРЕДУПРЕЖДЕНИЯ!!
Сумма снаряженной массы автомобиля, массы водителя, пассажиров, багажа, буксировочного оборудования и нагрузки на тягово-сцепное устройство не должна превышать разрешенной полной массы автомобиля более чем на 100 кг. Превышение этого значения опасно. Разрешенная масса автомобиля указана на табличке изготовителя ( рисунок - 1.41 ).
Нагрузка на заднюю ось не должна превышать максимально допустимую более чем на 15%. Превышение этого значения опасно. Разрешенная масса автомобиля указана на табличке изготовителя (см. рисунок - 1.41 ).
В случае превышения разрешенной полной массы автомобиля или разрешенной нагрузки на заднюю ось, не превышайте скорость 100 км/ч или разрешенного местными правилами значения скорости при буксировке (в зависимости от того, какое из этих значений меньше).
Toyota рекомендует устанавливать только фирменные буксировочные кронштейны и тягово-сцепное устройство.

Рисунок - 1.42. Размеры для установки тягово-сцепного устройства

Размеры для установки буксировочных кронштейнов и тягово-сцепного устройства показаны на рисунок - 1.42 , а их значения приведены в таблица - 1.1.

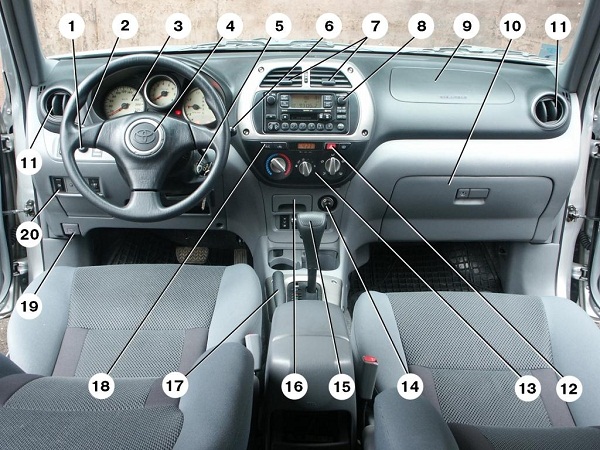

Рисунок - 1.1. Приборы управления на автомобилях выпуска с 2001 г.: 1 – регулятор подсветки приборов; 2 – подрулевой переключатель ближнего/дальнего света фар; 3 – комбинация приборов; 4 – подушка безопасности водителя/Сигнал; 5 – замок зажигания; 6 – подрулевой перключатель очистителей и омывателей стекол; 7 – центральные решетки вентиляции; 8 – автомагнитола; 9 – подушка безопасности пассажира; 10 – вещевой ящик; 11 – боковые решетки вентиляции; 12 – Аварийка; 13 – панель управления отоплением и вентиляцией; 14 – прикуриватель; 15 – рычаг селектора; 16 – пепельница; 17 – рычаг стояночного тормоза; 18 – кнопка включения Кондиционер и охлаждениеа; 19 – рукоятка открытия капота; 20 – выключатель задних противотуманных фонарей
