Испаритель кондиционера Тойота Камри

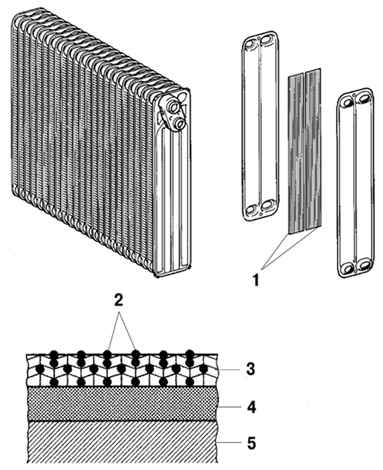

Рис. 8.77. Структура испарителя: 1 – внутренняя пластина; 2 – антибактериальное вещество; 3 – нейлон; 4 – хроматическая прослойка; 5 – алюминиевая матрица

В автомобиле Camry с 2002 г. используется испаритель нового типа (рис. 8.77), в котором объединены многопоточный испаритель (состоящий из двух охлаждающих элементов: элемента конденсации и элемента переохлаждения) и газо-жидкостный сепаратор (модулятор).

Корпус испарителя покрыт полимером, который содержит противобактериальное вещество для устранения источника неприятного запаха и распространения бактерий.

Размещение резервуаров в верхней и нижней части блока испарителя, а также внутренняя конструкция пластин позволили обеспечить следующее:

– улучшена эффективность теплообмена;

– распределение температур стало более однородным;

– испаритель стал тоньше.
