Система управления кондиционированием воздуха Тойота Камри





Пульт управления кондиционера Тойота Камри





Пульт управления кондиционера кнопочный с жидкокристаллическим дисплеем, на котором отображается заданная температура, режим обдува и скорость вентилятора.





Пульт управления кондиционера с автоматическим управлением

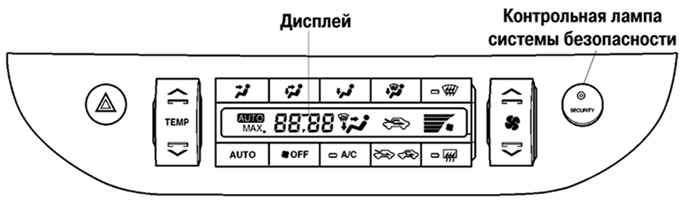

Рис. 8.74. Пульт управления кондиционера с автоматическим управлением




Cистема управления работой кондиционера поддерживает однонаправленную связь между мультиинформационным дисплеем на центральной консоли и электронным блоком управления кондиционера по локальному протоколу.
ПРИМЕЧАНИЕ
Через 2–3 сс момента поворота ключа зажигания в положение «ON» электронный блок управления кондиционера получает информацию о температуре окружающего воздуха от мультиинформационного дисплея и начинает управлять кондиционером, а соответствующая информация появляется на жидкокристаллическом дисплее пульта управления кондиционера.
