Снятие навесных компонентов и декоративных накладок кузова Тойота Камри





Снятие заднего бампера Тойота Камри







Демонтажные компоненты заднего бампера

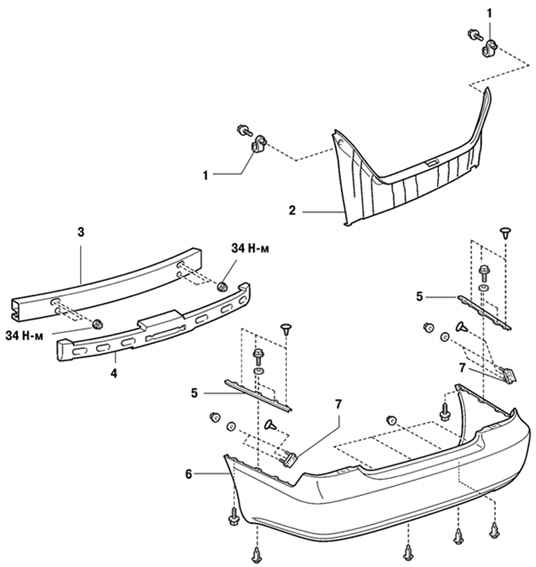

Рис. 8.37. Демонтажные компоненты заднего бампера: 1 – кронштейны крепления облицовки багажника; 2 – облицовка багажника; 3 – усилитель бампера со стороны кузова; 4 – амортизатор бампера; 5 – боковые держатели бампера; 6 – задний бампер; 7 – внутренний фи




Демонтажные компоненты заднего бампера показаны на рис. 8.37.
Установку производите в порядке, обратном снятию.
Снимите напольный коврик багажного отделения.
Выньте запасное колесо в сборе с кронштейном крепления.




Снятие облицовки багажника

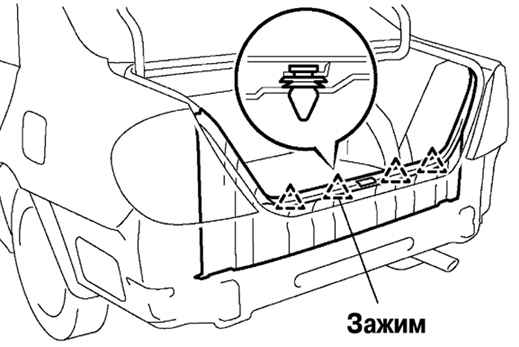

Рис. 8.38. Снятие облицовки багажника




Отсоедините зажимы и снимите облицовку багажника (рис. 8.38).
Отсоедините два зажима и снимите внутреннюю отделку багажника.
Открутите восемь гаек, четыре болта и отсоедините четыре зажима крепления заднего бампера.



Снятие заднего бампера

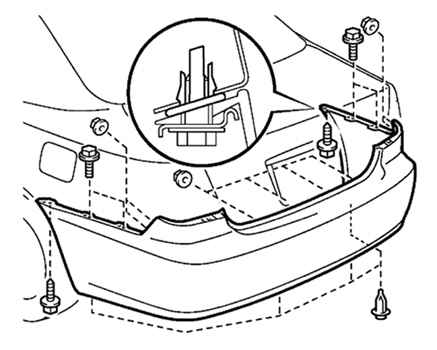

Рис. 8.39. Снятие заднего бампера




Отвинтите два винта, снимите боковые держатели бампера и снимите задний бампер (рис. 8.39).
Выньте пистоны и снимите фиксаторы с внутренней стороны бампера.
Снимите амортизатор бампера.
Открутите шесть гаек крепления и снимите усилитель бампера со стороны кузова.
