Новый стартер PS автомобиля Camry Тойота Камри













Проверка электродвигателя стартера без снятия с автомобиля

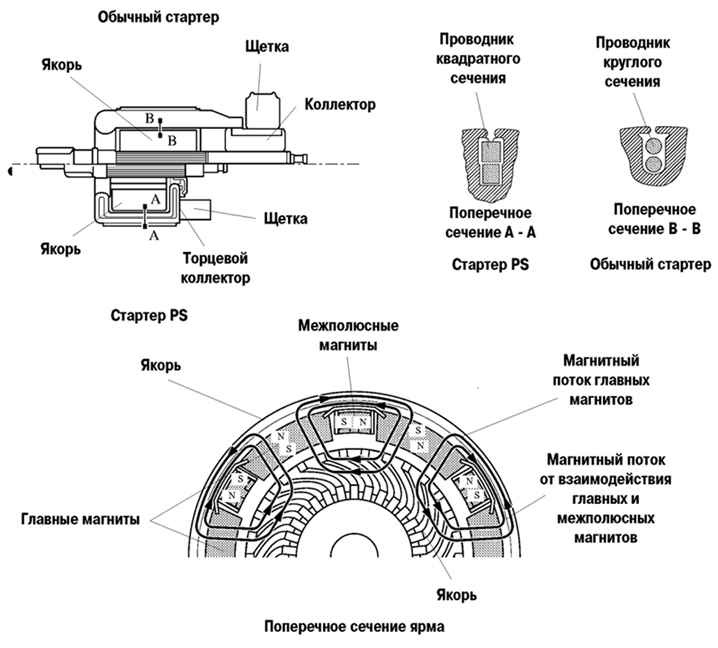

Сравнительная структурная схема обычного стартера и стартера с планетарным редуктором




Рис. 7.33. Сравнительная структурная схема обычного стартера и стартера с планетарным редуктором




На автомобилях Camry устанавливается стартер PS (электродвигатель с планетарным редуктором см. рис. 7.33). Поскольку стартер PS имеет якорь с проводниками квадратного сечения, его поверхность используется в качестве коллектора, что позволяет повысить крутящий момент стартера и уменьшить его габаритную длину. Характеристики, которые обычно достигаются применением многочисленных витков проводов круглого сечения, в стартере с планетарным редуктором могут быть получены без увеличения массы. Вместо обмотки возбуждения, используемой в обычном стартере, в стартере PS используются два типа постоянных магнитов: главные магниты и межполюсные магниты. Магниты размещены таким образом, чтобы увеличить магнитный поток и сократить длину ярма.
