ПРИМЕЧАНИЕ
Если тормозной диск снимается с трудом,
прокрутите регулировочную шестерню до тех пор, пока
тормозной диск не начнет вращаться легко (рис.
6.62).
|
|
|
Рис. 6.63. Измерение внутреннего
диаметра тормозного барабана
|
Измерьте внутренний диаметр тормозного барабана (рис.
6.63).
Если барабан имеет царапины, механические повреждения или
повышенный износ, то его можно расточить до максимально
допустимого внутреннего диаметра
Стандартный диаметр: 170 мм
Максимально допустимый: 171 мм
|
|

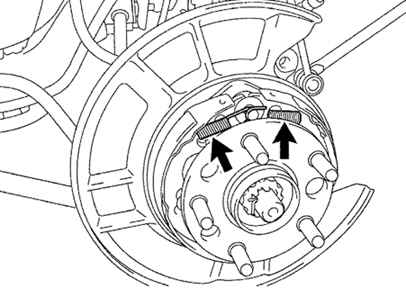

Рис. 6.64. Высвобождение стяжных пружин
|
Высвободите стяжные пружины тормозных колодок стояночного
тормоза (рис.
6.64).
|
|

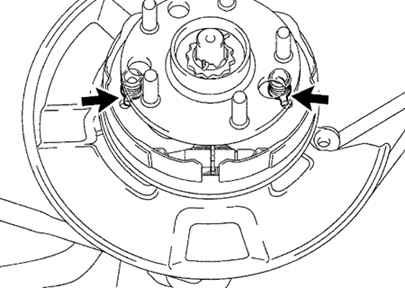

Рис. 6.65. Снятие регулировочных винтов
тормозных колодок стояночного тормоза
|
Снимите регулировочные винты тормозных колодок стояночного
тормоза (рис.
6.65.)
Снимите распорную пластину вместе с пружиной.
Снимите пружину держателя, седла пружины и держатель.
Отсоедините возвратную пружину и снимите переднюю колодку.
Оттяните заднюю колодку.
Снимите возвратную пружину с задней колодки.
Снимите пружину держателя, седла пружины и держатель.
Отсоедините трос стояночного тормоза от рычага стояночного
тормоза.
|
|
Рис. 6.66. Снятие рычага стояночного
тормоза
|
Снимите стопорную шайбу и рычаг стояночного тормоза (рис.
6.66).
