Снятие, разборка, сборка и установка главного тормозного цилиндра Тойота Камри





Снятие главного тормозного цилиндра Тойота Камри







ВНИМАНИЕ
Не допускайте попадания тормозной жидкости на окрашенные поверхности. При попадании тормозной жидкости на окрашенную поверхность смойте ее немедленно.


Слейте тормозную жидкость.


ПРИМЕЧАНИЕ
Для моделей с двигателем 1MZ-FE – перед началом работ необходимо снять воздухоочиститель в сборе.


Отсоедините разъем датчика контрольной лампы уровня тормозной жидкости.

Отсоединение тормозных трубок от главного тормозного цилиндра

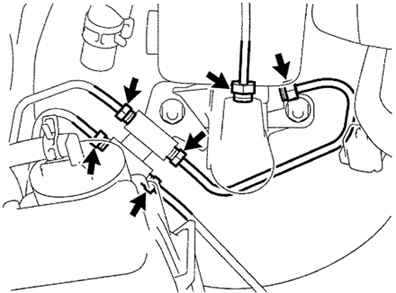

Рис. 6.24. Отсоединение тормозных трубок от главного тормозного цилиндра




Используя специальный инструмент 09023-00100, отсоедините тормозные трубки от главного тормозного цилиндра, открутив 6 соединительных гаек (рис. 6.24).

Снятие главного тормозного цилиндра

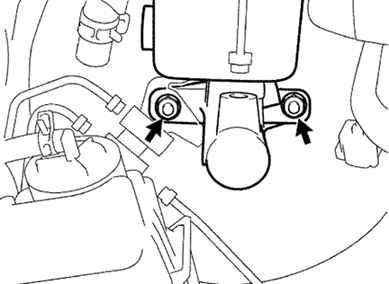

Рис. 6.25. Снятие главного тормозного цилиндра




Отверните две гайки крепления, снимите штуцер, главный тормозной цилиндр и прокладку (рис. 6.25).
Снимите крышку и извлеките сетчатый фильтр из бачка главного тормозного цилиндра.
Открутите винт крепления и снимите бачок.
Снимите два уплотнительных кольца.
Установите цилиндр в тиски.
