Замена педали сцепления Тойота Камри









Снятие педали сцепления Тойота Камри



Снимите панель отделки комбинации приборов.
Снимите блок комбинации приборов.
Снимите верхнюю часть приборной панели.
Снимите вилку толкателя главного цилиндра сцепления со штифтом. Снимите зажим и выньте штифт из отверстия.
Снимите педаль сцепления.






Болт и гайки крепления педали сцепления в сборе



Рис. 3.8. Болт и гайки крепления педали сцепления в сборе




Отсоедините разъем выключателя сцепления. Отверните болт и две гайки, снимите педаль сцепления в сборе с кронштейном (рис. 3.8).




Снятие пружины сжатия

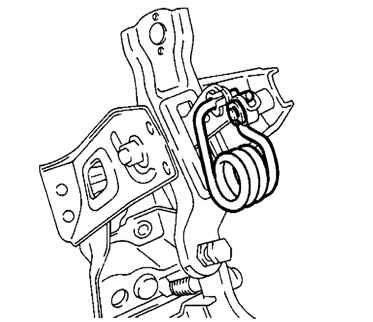

Рис. 3.9. Снятие пружины сжатия




Снимите пружину сжатия сервомеханизма. Для этого, используя маленькую отвертку, снимите E-образное кольцо, после чего снимите пружину сжатия (рис. 3.9).
