Общая сборка двигателей моделей 1AZ-FE и 2AZ-FE Тойота Камри
Установка звездочки и цепи привода масляного насоса двигателей 1AZ-FE и 2AZ-FE Тойота Камри
|
|

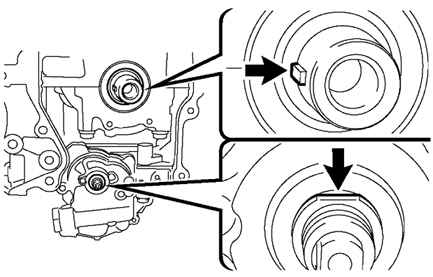

Рис. 2.149. Установка вала привода
масляного насоса
|
Для установки цепи привода масляного насоса и звездочки установите
коленчатый вал шпонкой влево, а вал масляного насоса – вырезом
вверх, как показано на рисунке (рис.
2.149).
|
|
Рис. 2.150. Правильная установка цепи на
звездочки
|
Установите цепь на звездочки, совместив звенья с цветными метками и
метки на звездочках (рис.
2.150).
|
|

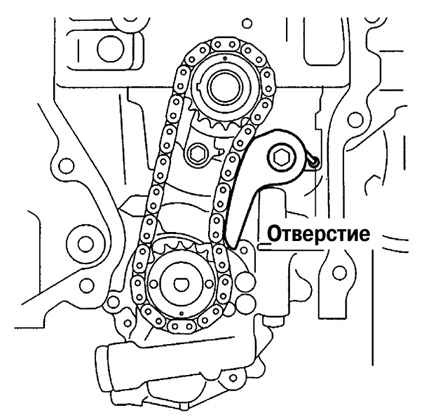

Рис. 2.151. Установка натяжителя цепи
привода масляного насоса
|
Установите звездочки на валы и временно затяните гайку крепления.
Установите натяжитель цепи привода масляного насоса, вставив пружину
натяжителя в отверстие (рис.
2.151).
Затяните гайку крепления натяжителя моментом затяжки 12 Н·м.
|
|

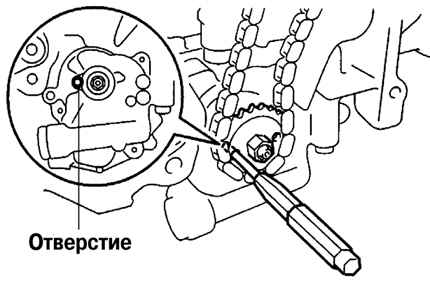

Рис. 2.152. Совмещение отверстия вала
привода масляного насоса с пазом насоса
|
Совместите отверстие вала привода масляного насоса с пазом насоса,
как показано на рисунке 2.152.
Вставьте штифт диаметром 4 мм в отверстие вала и, зафиксировав его,
заверните гайку моментом затяжки 30 Н·м.
|
|

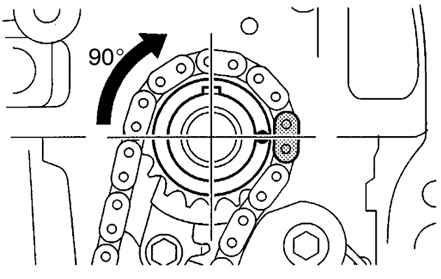

Рис. 2.153. Правильная ориентация шпонки
вала привода масляного насоса
|
Проверните коленчатый вал на 90° по часовой стрелке, сориентировав
шпонку вала вертикально вверх (рис.
2.153).
Установите звездочку коленчатого вала.
