Снятие поршня и шатуна в сборе двигателей 1AZ-FE и 2AZ-FE Тойота Камри

Разборка, проверка и сборка блока цилиндров двигателей моделей 1AZ-FE и 2AZ-FE Тойота Камри

Снятие поршня и шатуна в сборе двигателей 1AZ-FE и 2AZ-FE Тойота Камри

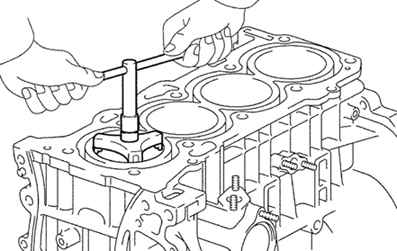

Рис. 2.100. Снятие нагара с верхней части цилиндра

Преред тем как снять поршень и шатун в сборе, разверткой удалите нагар с верхней части цилиндра, как показано на рисунке 2.100.

Рис. 2.101. Снятие компрессионных колец

Извлеките поршень в сборе с шатуном и верхним вкладышем подшипника через верхнюю часть блока цилиндров. Экспандером снимите оба компрессионных кольца (рис. 2.101).

Рис. 2.102. Извлечение стопорного кольца поршня

С помощью отвертки снимите стопорные кольца (рис. 2.102).

Рис. 2.103. Разогрев поршней в специальном электробоксе

Поместив поршни в специальный электробокс, постепенно нагрейте их до температуры 80–90 °С (рис. 2.103).

Рис. 2.104. Извлечение поршневого пальца из поршня

Используя молоток с пластиковым бойком и латунный стержень, выбейте поршневой палец и снимите шатун (рис. 2.104).
