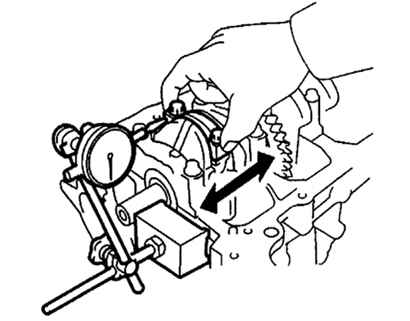

Рис. 2.95. Измерение осевого люфта
кривошипной головки шатуна
|
Проверьте величину осевого зазора шатунного подшипника.
Циферблатным индикатором измерьте осевой люфт кривошипной
головки шатуна, перемещая головку вперед-назад по шатунной шейке
коленчатого вала (рис.
2.95).
Стандартный осевой люфт – 0,160–0,362 мм.
Предельный люфт – 0,362 мм.
Если осевой люфт больше максимально допустимого, замените шатун
в сборе. При необходимости замените коленчатый вал.
Стандартная толщина шатуна – 19,788–19,840 мм.
