Ремонт механической части двигателей моделей 1AZ-FE и 2AZ-FE Тойота Камри







Снятие масляного фильтра двигателей 1AZ-FE и 2AZ-FE Тойота Камри









Отверните крышку маслозаливной горловины.
Снимите клапан PCV.
Выверните свечи зажигания.




Снятие масляного фильтра

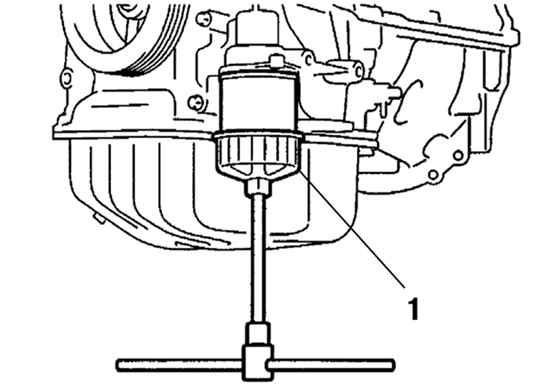

Рис. 2.53. Снятие масляного фильтра: 1 – специальный инструмент




Снимите масляный фильтр с помощью специального инструмента 09228-06501 (рис. 2.53).
Отверните гайку и штуцер, удалите кольцевое уплотнение из масляного радиатора, снимите радиатор.






Снятие крышки головки блока цилиндров

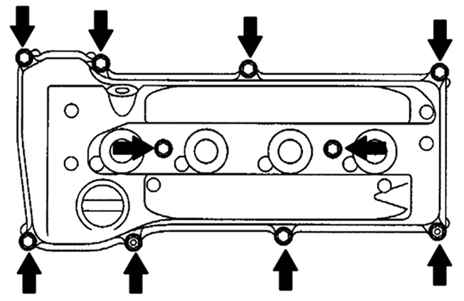

Рис. 2.54. Снятие крышки головки блока цилиндров




Снимите крышку головки блока цилиндров с прокладкой, отвернув восемь болтов и две гайки, показаные стрелками на рисунке 2.54.
