МЕХАНИЗМ ПРИВОДА КЛАПАНОВ БЕНЗИНОВЫХ ДВИГАТЕЛЕЙ МОДЕЛИ 1AZ-FE И 2AZ-FE ТОЙОТА КАМРИ
Цепь привода механизма газораспределения двигателей 1AZ-FE и 2AZ-FE Тойота Камри
|
|

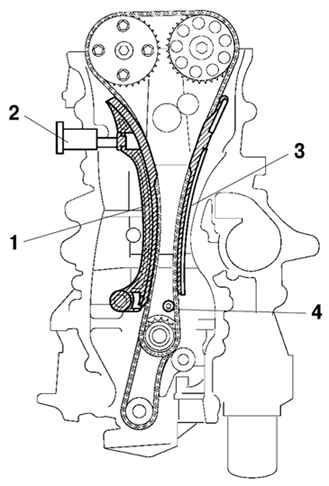

Рис. 2.15. Цепь привода механизма
газораспределения: 1 – направляющий башмак цепи; 2 –
натяжитель цепи; 3 – успокоитель цепи; 4 –
маслоразбрызгивающее сопло
|
Применяется роликовая цепь с шагом 8 мм. Цепь привода механизма
газораспределения смазывается маслоразбрызгивающим соплом.
