Функциональное назначение кнопок и регуляторов
панели управления
Установки регулятора воздушного потока
Центральные и боковые дефлекторы
Фильтр кондиционирования воздуха
Проверка и замена фильтра кондиционирования воздуха
|
|

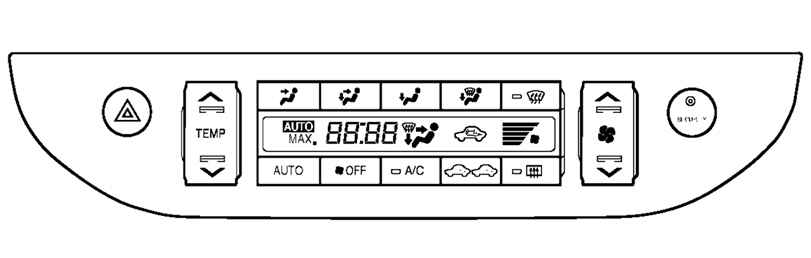

Рис. 1.112. Общий вид панели
управления системой кондиционирования воздуха: 1
– регулятор температуры; 2 – регулятор
направлений воздушных потоков; 3 – кнопка
воздушного потока переднего стекла; 4 –
регулятор скорости вентилятора; 5 – регулятор
впуска воз
|
Общий вид панели управления системой кондиционирования
воздуха показан на рисунке 1.112.
|
|

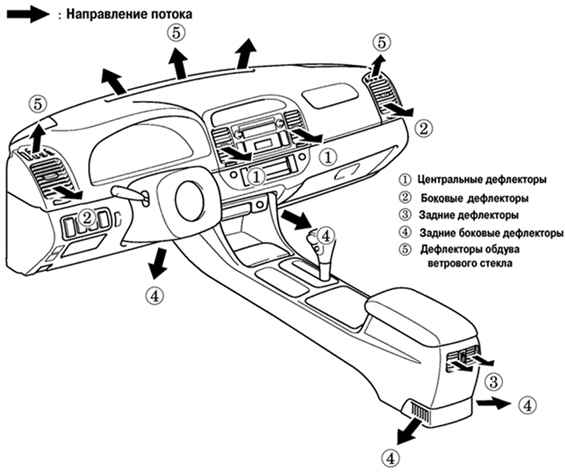

Рис. 1.113. Расположение
дефлекторов обдува и обогрева в салоне
автомобиля
|
На рис.
1.113. показано расположение дефлекторов обдува и
обогрева в салоне автомобиля
