Сузуки Лиана. Снятие и установка реле прерывистой работы заднего стеклоочистителя

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

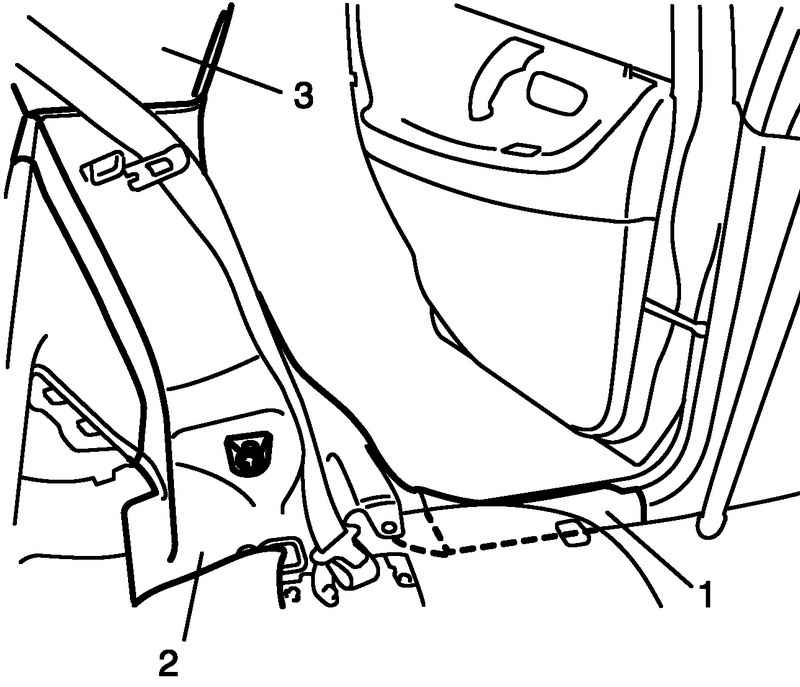

Рис. 7.41. Снятие накладки порога, облицовки и облицовки окна

Снимите заднюю накладку порога 1, заднюю облицовку багажника 2 и облицовку 3 (рис. 7.41).

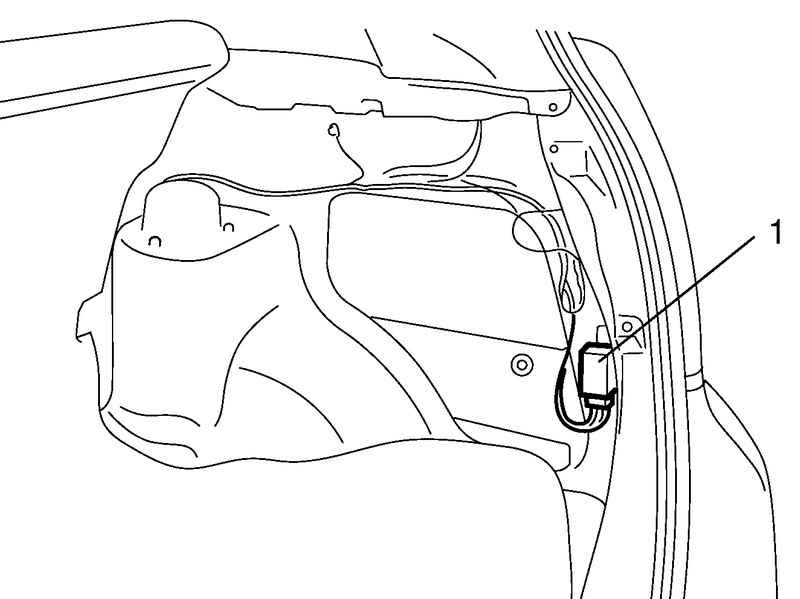

Рис. 7.55. Реле прерывистой работы заднего стеклоочистителя

Снимите реле прерывистой работы заднего стеклоочистителя 1 с автомобиля (рис. 7.55).

Установка производится в порядке, обратном снятию.

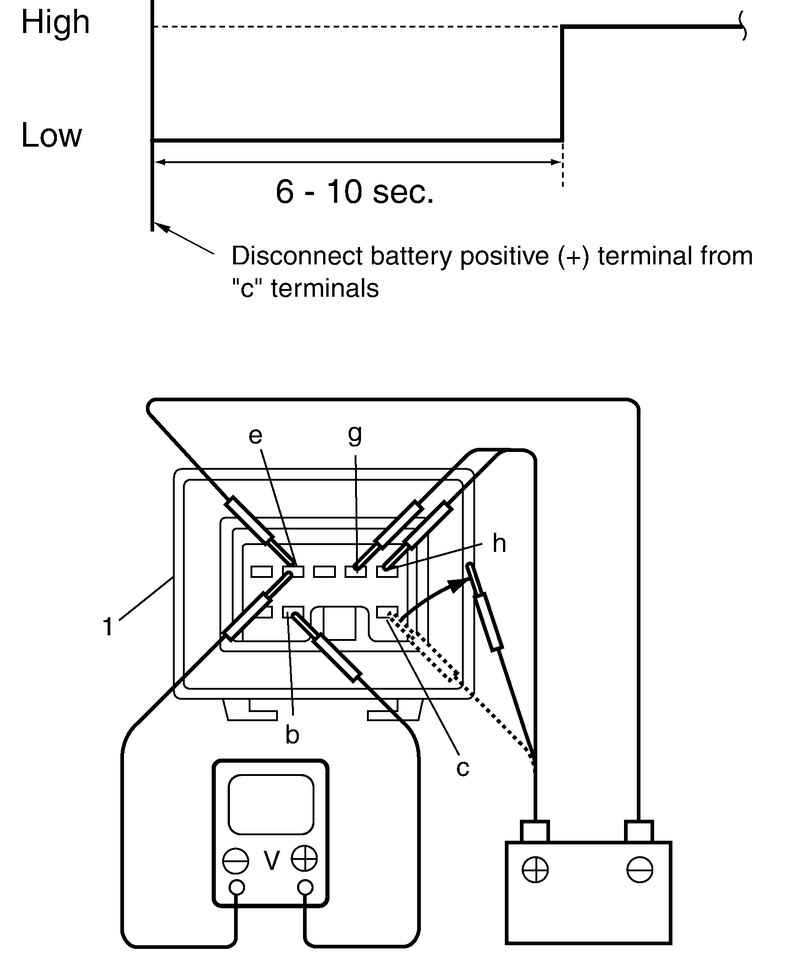

Рис. 7.56. Схема проверки прерывистой работы заднего стеклоочистителя: 1 – реле прерывистой работы заднего стеклоочистителя

Проверьте схему следующим образом (рис. 7.56).

a) Подключите положительный вывод аккумуляторной батареи к выводу «h», а отрицательный вывод аккумуляторной батареи к выводу «e».

b) Проверьте, что напряжение между выводами «b» и «e» изменятся от 0 в до напряжения аккумуляторной батареи, при соединении положительного вывода аккумуляторной батареи с выводом «g».

Если результат проверки не удовлетворительный, замените реле.

c) Подключите положительный вывод аккумуляторной батареи к выводу «c».

d) Проверьте, что напряжение между выводами «b» и «e» меняется, как показано ниже на рисунке, при отключении положительного вывода аккумуляторной батареи от вывода «c».

Если результат проверки не удовлетворительный, замените реле.

Напряжение между выводами «b» и «e» высокое

Отсоедините положительный вывод аккумуляторной батареи от вывода «c»

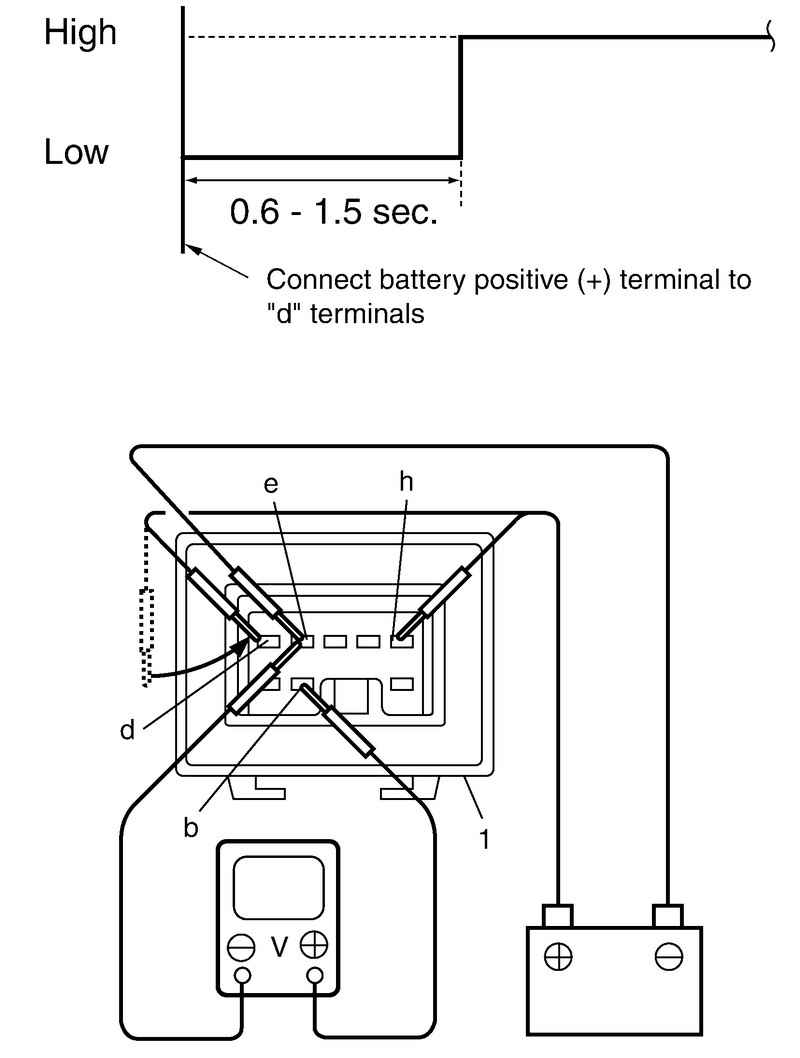

Рис. 7.57. Схема проверки цепи стеклоочистителя и омывателя

Проверьте цепь стеклоочистителя и омывателя следующим образом (рис. 7.57).

a) Подключите положительный вывод аккумуляторной батареи к выводу «h», а отрицательный вывод аккумуляторной батареи к выводу «e».

b) Проверьте, что напряжение между выводами «b» и «e» изменяется, как показано ниже на рисунке, при соединении положительного вывода аккумуляторной батареи с выводом «d».

Если результат проверки не удовлетворительный, замените реле.

Подключите положительный вывод аккумуляторной батареи к выводу «d»

c) Проверьте, что напряжение между выводами «b» и «e» изменяется, как показано ниже на рисунке, при отключении положительного вывода аккумуляторной батареи от вывода «d». Если результат проверки не удовлетворительный, замените реле.

Отсоедините положительный вывод аккумуляторной батареи от вывода «d».
