Сузуки Лиана. Снятие и установка переключателя очистителя и омывателя ветрового стекла



Сузуки Лиана. Снятие и установка переключателя очистителя и омывателя ветрового стекла

Отсоедините провод от отрицательного вывода аккумуляторной батареи.
Снимите заглушку рулевой колонки 1.
Снимите крышки рулевой колонки 2.

7.3.5 Снятие и установка переключателя очистителя и омывателя ветрового стекла Suzuki Liana

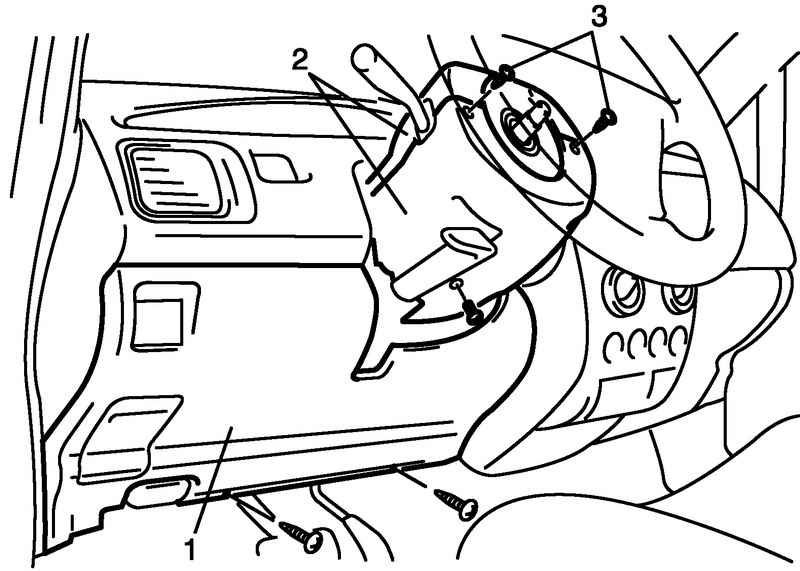

Рис. 7.7. Снятие крышек рулевой колонки


Затем поверните рулевое колесо, чтобы отвернуть задние винты крышек рулевой колонки (рис. 7.7).

7.3.5 Снятие и установка переключателя очистителя и омывателя ветрового стекла Suzuki Liana

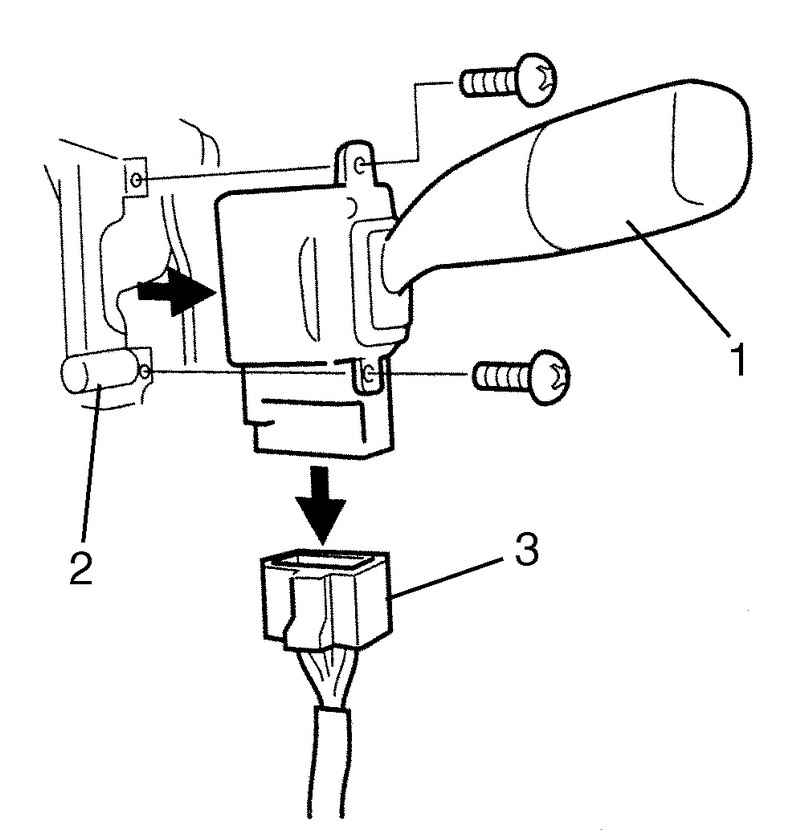

Рис. 7.50. Снятие переключателя очистителя и омывателя ветрового стекла


Снимите переключатель очистителя и омывателя ветрового стекла 1 с комбинированного переключателя 2 и отсоединить его разъем 3 (рис. 7.50).

Установка
Установка производится в порядке, обратном снятию.

Проверка переключателя очистителя и омывателя ветрового стекла

7.3.5 Снятие и установка переключателя очистителя и омывателя ветрового стекла Suzuki Liana

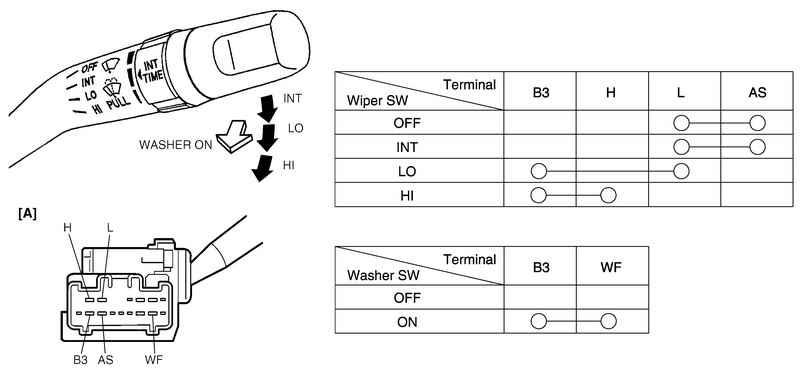

Рис. 7.51. Схема проверки переключателя очистителя и омывателя ветрового стекла


Переключатель очистителя и омывателя ветрового стекла (рис. 7.51).
Проверьте целостность цепи между выводами при каждом положении выключателя. Если результат проверки отрицательный, замените выключатель.

Проверка прерывистой работы стеклоочистителя

7.3.5 Снятие и установка переключателя очистителя и омывателя ветрового стекла Suzuki Liana

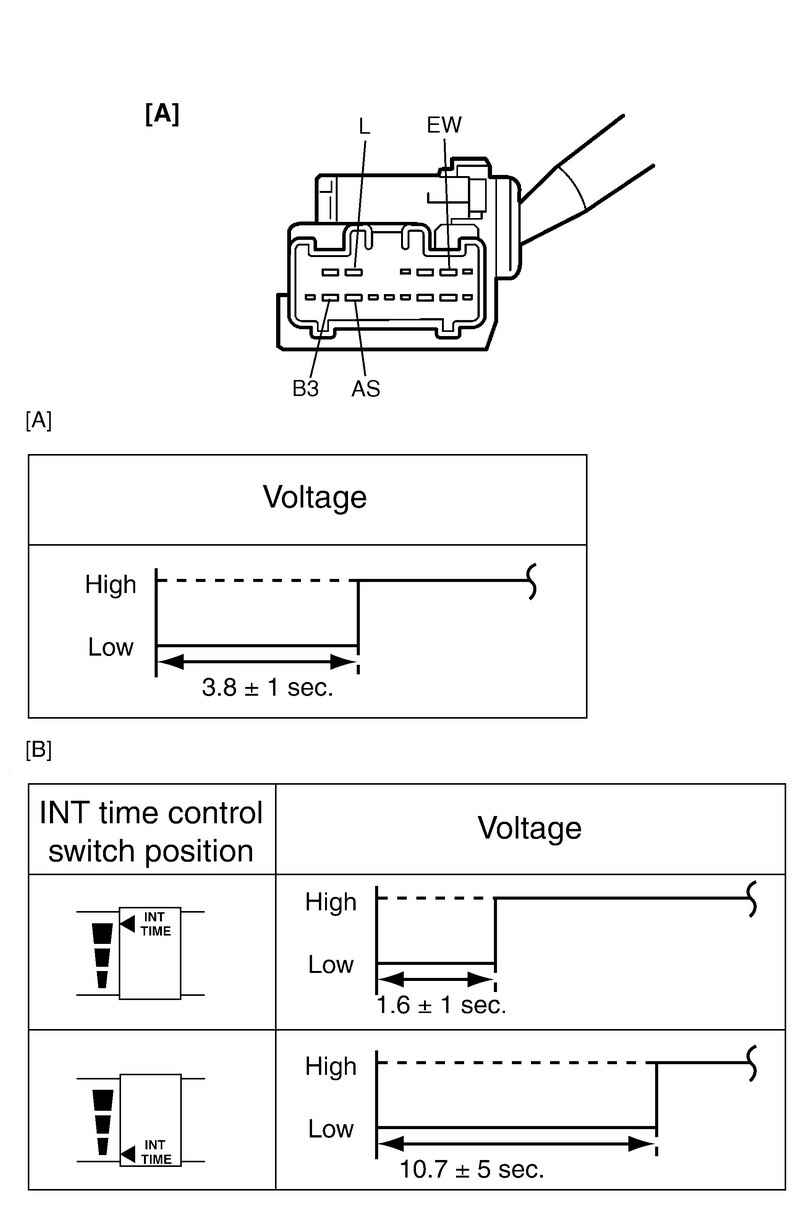

Рис. 7.52. Схема проверки прерывистой работы стеклоочистителя


Установите переключатель очистителя ветрового стекла в положение «INT» (рис. 7.52).
Подключите положительный вывод аккумуляторной батареи к выводу «B3», а отрицательный вывод к выводу «EW».
Подключите положительный провод вольтметра к выводу «L», а отрицательный провод к выводу «EW».
Вольтметр должен показывать напряжение аккумуляторной батареи (10–14 В).
Соедините выводы «AS» и «B3» на 5 с. или более перемычкой.
Отсоедините перемычку от вывода «B3».
Подключите отсоединенный конец перемычки к выводу «EW», затем удостоверьтесь, что напряжение между выводами «L» и «EW» изменяется, как указано.
Если результат проверки не удовлетворительный, замените выключатель.

Проверка омывателя

7.3.5 Снятие и установка переключателя очистителя и омывателя ветрового стекла Suzuki Liana

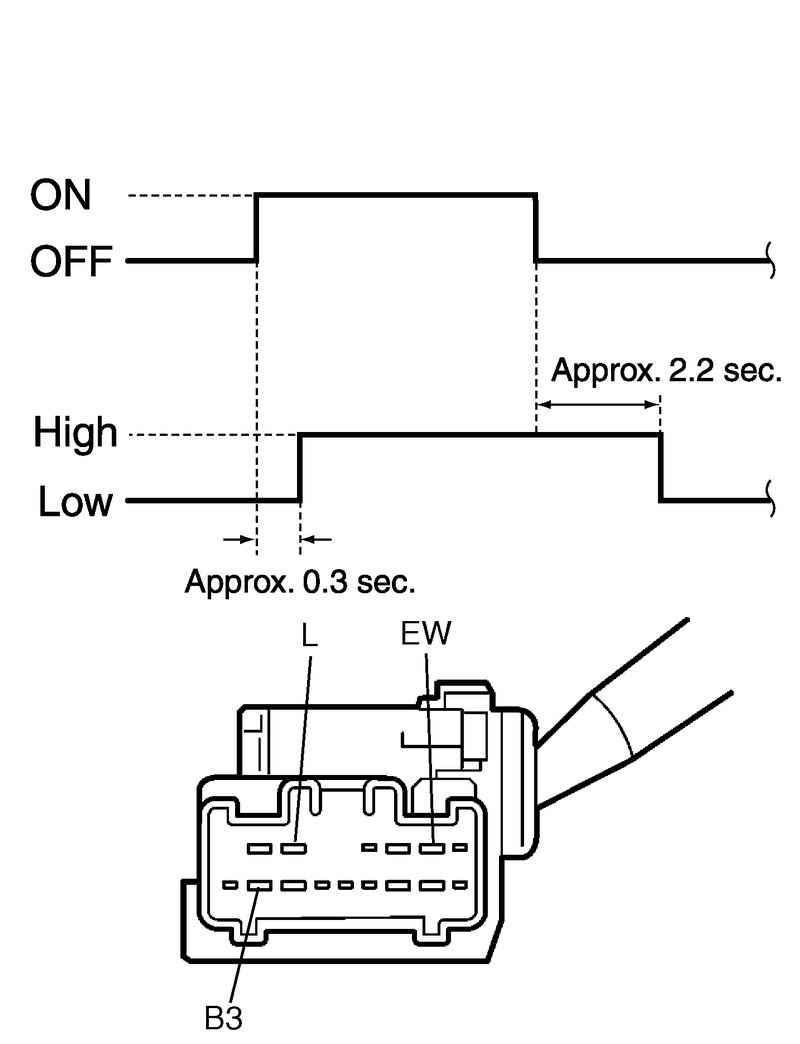

Рис. 7.53. Схема проверки работы омывателя


Удостоверьтесь, что выключатель переднего стеклоочистителя находится в положении «Выключено» (рис. 7.53).
Подключите положительный вывод аккумуляторной батареи к выводу «B3», а отрицательный вывод к выводу «EW».
Подключите положительный провод вольтметра к выводу «L», а отрицательный провод к выводу «EW».
Когда выключатель переднего омывателя находится в положении «Включено», проверьте изаменения напряжения, как показано на рисунке.
Если результат проверки не удовлетворительный, замените выключатель.

Проверка переключателя очистителя и омывателя заднего стекла

7.3.5 Снятие и установка переключателя очистителя и омывателя ветрового стекла Suzuki Liana

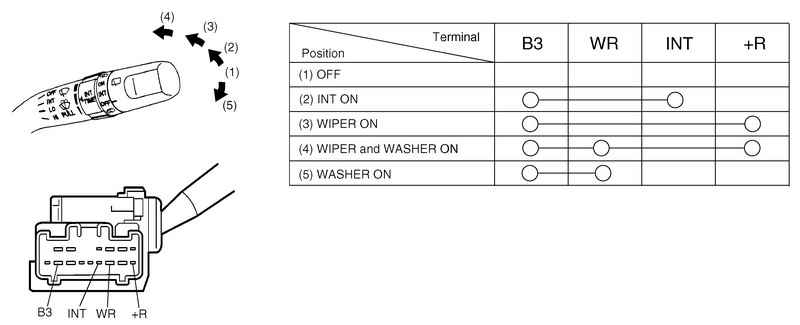

Рис. 7.54. Схема проверки работы переключателя очистителя и омывателя заднего стекла


Проверьте целостность цепи между выводами при каждом положении выключателя. Если результат проверки отрицательный, замените выключатель (рис. 7.54).
