Удостоверьтесь, что напряжение аккумуляторной батареи составляет не менее 12 В.
Работа двигателя на малой скорости
Подключите положительный вывод аккумуляторной батареи к выводу «L», а отрицательный вывод аккумуляторной батареи к выводу «E».
Проверьте, соответствует ли частота вращения электродвигателя указанным ниже значениям. Если результат проверки отличается от указанного, замените электродвигатель.
Характеристики:44–52 мин–1.
Работа двигателя с высокой скоростью
Подключите положительный вывод аккумуляторной батареи к выводу «H», а отрицательный вывод к выводу «E».
Проверьте, соответствует ли частота вращения электродвигателя указанным ниже значениям. Если результат проверки отличается от указанного, замените электродвигатель.
Характеристики: 64–78 мин–1.
Работа автоматического ограничителя перемещения
Подключите положительный вывод аккумуляторной батареи к выводу «L», а отрицательный вывод к выводу «E» и включите двигатель.

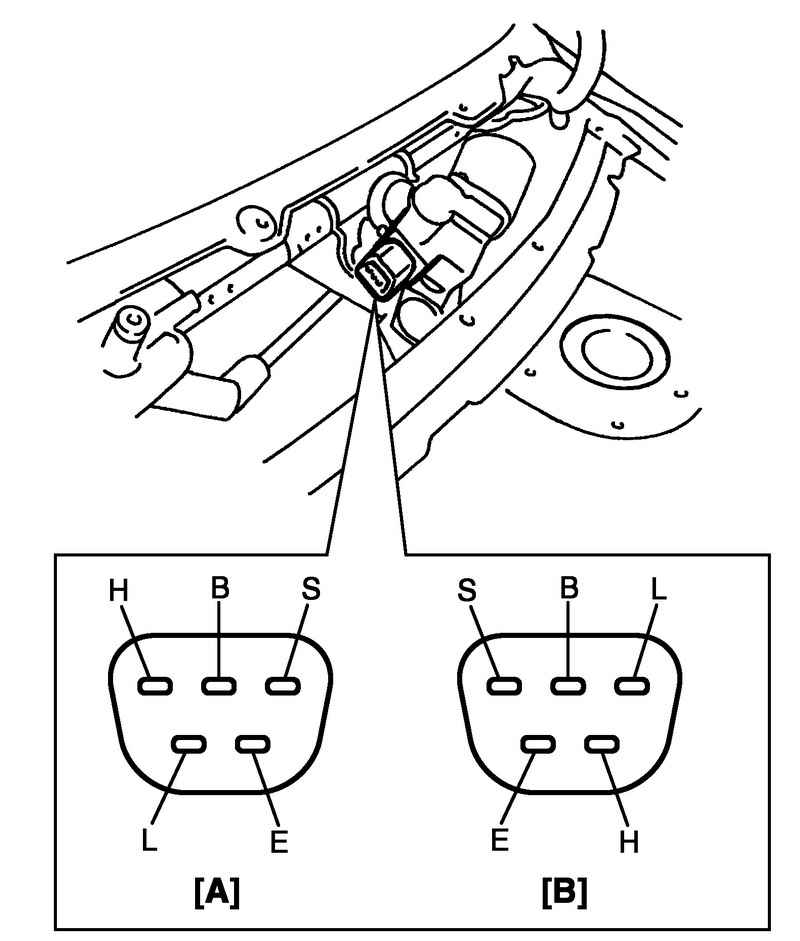

Рис. 7.48. Схема проверки электродвигателя стеклоочистителя: A – автомобиль с левым расположением рулевого управления; B – автомобиль с правым расположением рулевого управления
Отсоедините вывод «L» от положительного вывода аккумуляторной батареи и дайте двигателю остановиться (рис. 7.48).
Соедините выводы «L» и «S» перемычкой, а вывод «B» подключите к положительному выводу аккумуляторной батареи. Обратите внимание на то, что двигатель делает еще один оборот, а затем останавливается в заданном положении (рис. 7.48).
Повторите операции предидущие операции несколько раз и проверьте, останавливается ли электродвигатель в каждый раз заданном положении. Если результат проверки не удовлетворительный, замените электродвигатель.
