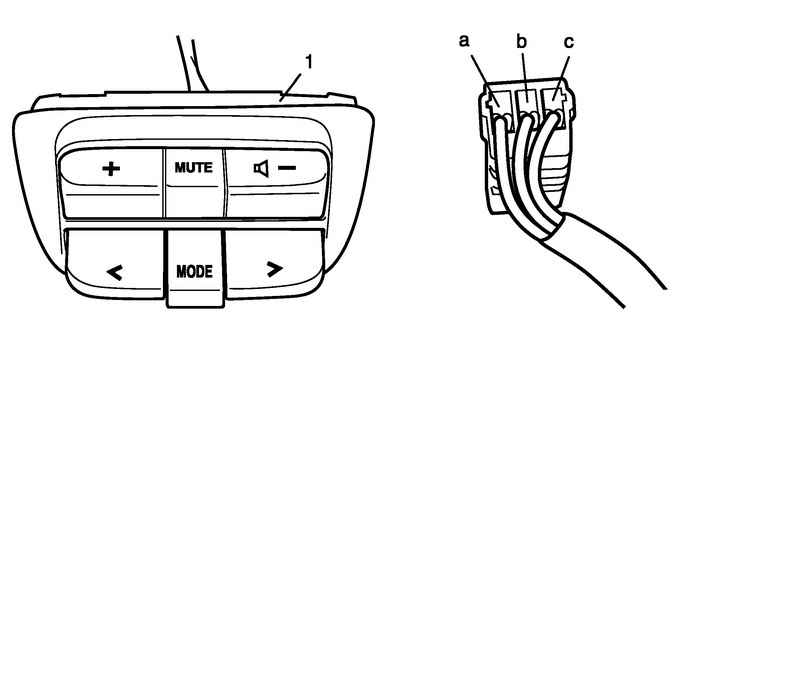

Рис. 7.44. Схема проверки пульта дистанционного управления аудиосистемой
Снимите модуль подушки безопасности водителя (рис. 7.44).
Отсоедините разъем пульта дистанционного управления аудиосистемой от контактной спирали.
Проверьте сопротивление между выводами «a» и «c» выключателя 1 при каждом положении выключателя.
Если результат проверки отрицательный, замените пульт дистанционного управления аудиосистемой.
Сопротивление кнопок «MUTE», «+» и «–»
Все выключатели отжаты: 90–110 кОм.
Кнопка «MUTE» нажата: 300–360 Ом.
Кнопка «+» нажата: 900–1100 Ом.
Кнопка «-» нажата: 2900–3500 Ом.
Проверьте сопротивление между выводами «b» и «c» выключателя 1 при указанном ниже положении кнопок. Если результат проверки не удовлетворителен, замените пульт дистанционного управления аудиосистемой.
