Сузуки Лиана. Расположение элементов
Сузуки Лиана. Расположение элементов
|

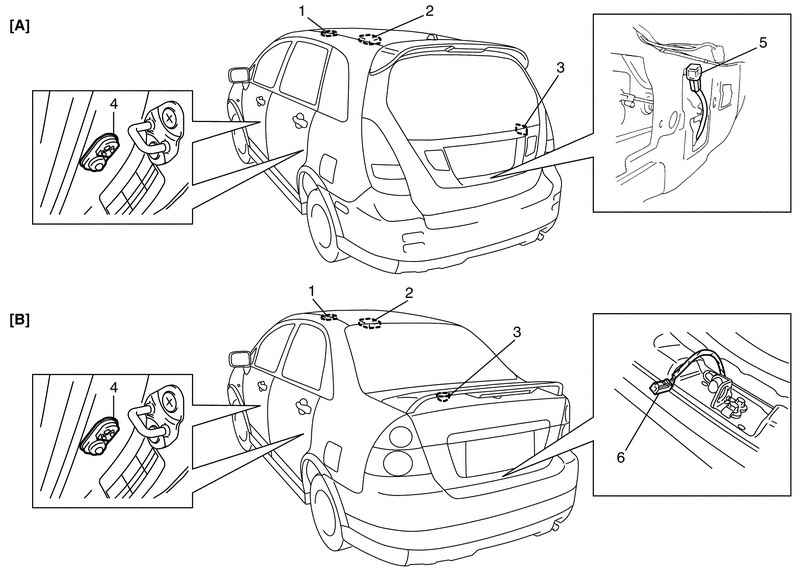

Рис. 7.2. Система освещения салона: A – модель с кузовом универсал; B – модель с кузовом седан; 1 – передние плафоны местного освещения; 2 – потолочный плафон; 3 – плафон освещения багажного отделения; 4 – концевые выключатели двери (обе стороны); 5 – концевой выключатель задней двери; 6 – концевой выключатель крышки багажника
|
Система освещения салона показана на
рис. 7.2.
