Сузуки Лиана. Снятие и установка главного цилиндра



Сузуки Лиана. Снятие и установка главного цилиндра

Очистите главный цилиндр снаружи.
Откачайте тормозную жидкость из резервуара.

6.1.10 Снятие и установка главного цилиндра Suzuki Liana

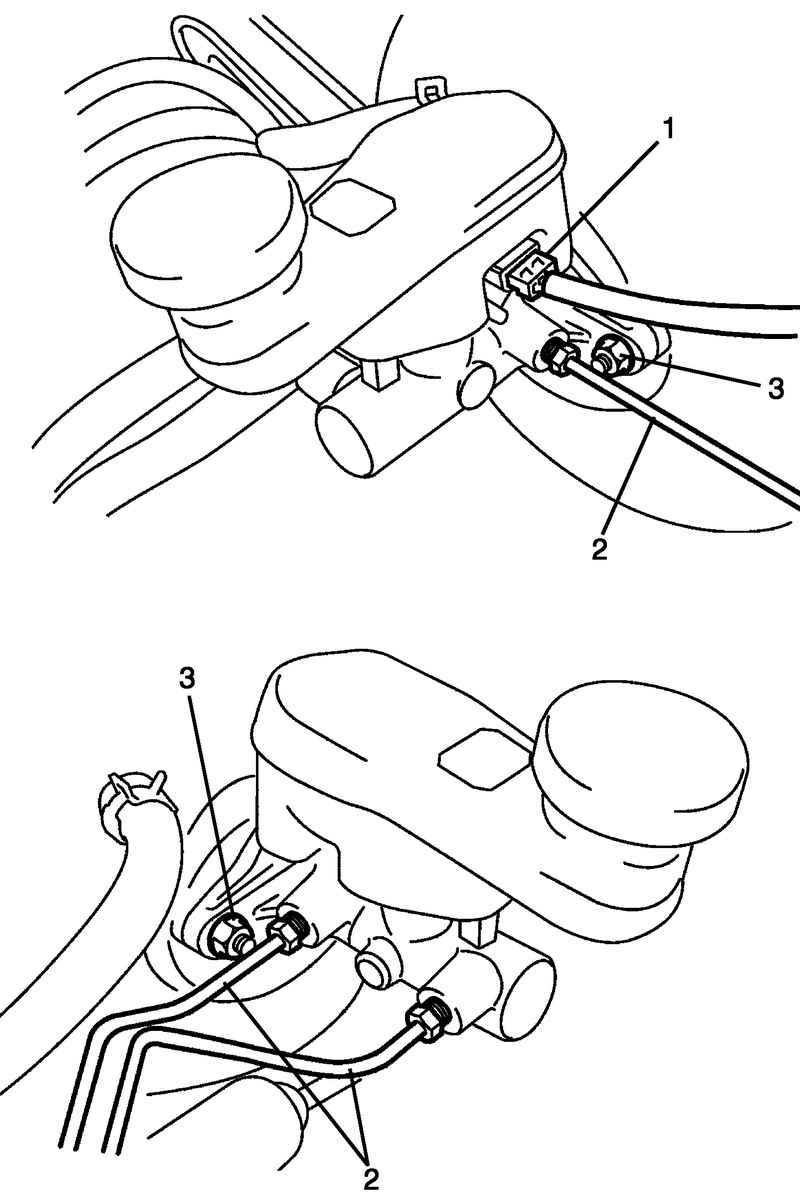

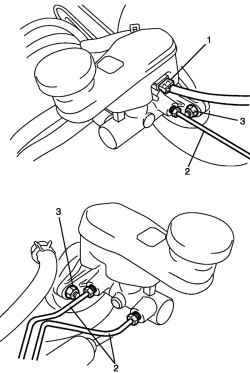

Рис. 6.19. Разем и тормозные магистрали главного цилиндра


Отсоедините разъем датчика уровня тормозной жидкости 1 на резервуаре (рис. 6.19).
Отсоедините тормозные магистрали 2, связанные с главным цилиндром (рис. 6.19).

ВНИМАНИЕ
Не допускайте попадания тормозной жидкости на окрашенные поверхности. Если жидкость случайно попала на окрашенную поверхность, немедленно вытрите ее и очистите окрашенную поверхность.

Отверните гайки крепления главного цилиндра 3.
Снимите главный цилиндр.

Установка
Установите новое уплотнительное кольцо главного цилиндра.
Установите главный цилиндр на усилителю и затяните гайки крепления главного цилиндра 3 номинальным усилием затяжки (рис. 6.19).
Момент затяжки гаек крепления главного цилиндра А: 13 Н·м.
Подключите тормозную магистраль к главному цилиндру и затяните гайки 2 номинальным усилием затяжки (рис. 6.19).
Момент затяжки гаек тормозной магистрали В: 16 Н·м.
Подключите разъем датчика уровня тормозной жидкости 1 на резервуаре (рис. 6.19).
Заполните резервуар тормозной жидкостью до метки «МАХ».
После завершения работы удалите воздух из системы и проверьте свободный ход педали тормоза.
