5.2.16 Регулировка натяжения приводного ремня насоса гидроусилителя рулевого управления Suzuki Liana

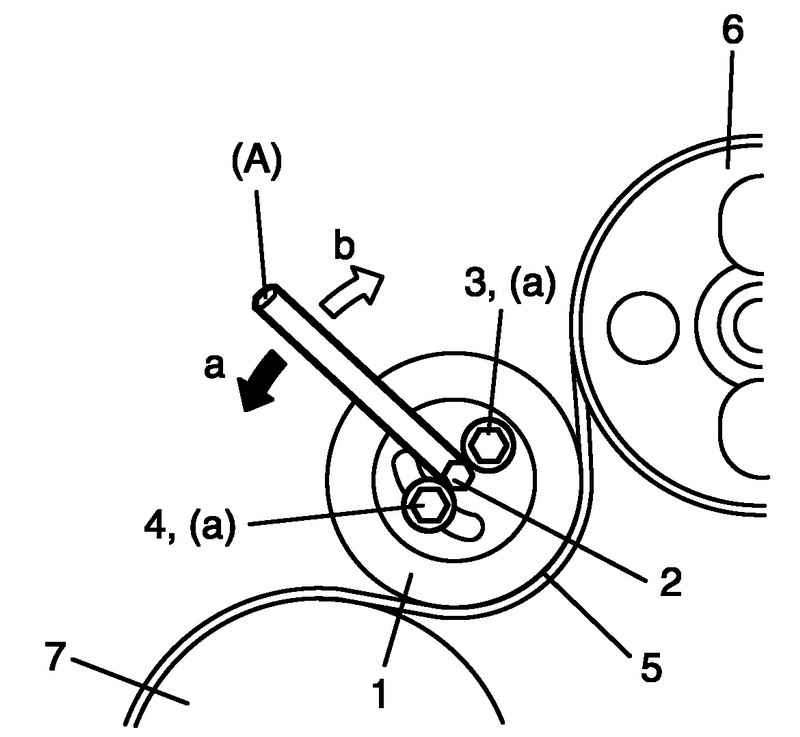

Рис. 5.43. Регулировка натяжения приводного ремня насоса гидроусилителя рулевого управления: а – натянут; b – ослаблен; 1 – натяжной шкив; 2 – отверстие шкива натяжения; 3 – болт натяжного шкива; 4 – гайка натяжного шкива; 5 – ремень усилителя рулевого управления; 6 – шкив насоса гидроусилителя рулевого управления; 7 – шкив коленчатого вала


Чтобы отрегулировать ремень усилителя рулевого управления 5, ослабьте гайку натяжного шкива 4, и затем поверните натяжной шкив 1 против часовой стрелки или по часовой стрелке при помощи специального инструмента (A) (рис. 5.43).
Отрегулируйте натяжение ремня, затем затяните болт и гайку натяжного шкивак номинальным усилием затяжки.
Момент затяжки болтов и гаек натяжного шкива (a): 25 Н·м.
