Сузуки Лиана. Центрирование контактной спирали



Сузуки Лиана. Центрирование контактной спирали

Убедитесь в том, что выключатель зажигания находится в положении «LOCK».
Поверните контактную спираль 1 против часовой стрелки медленно с небольшим усилием до упора.

5.2.4 Центрирование контактной спирали Suzuki Liana

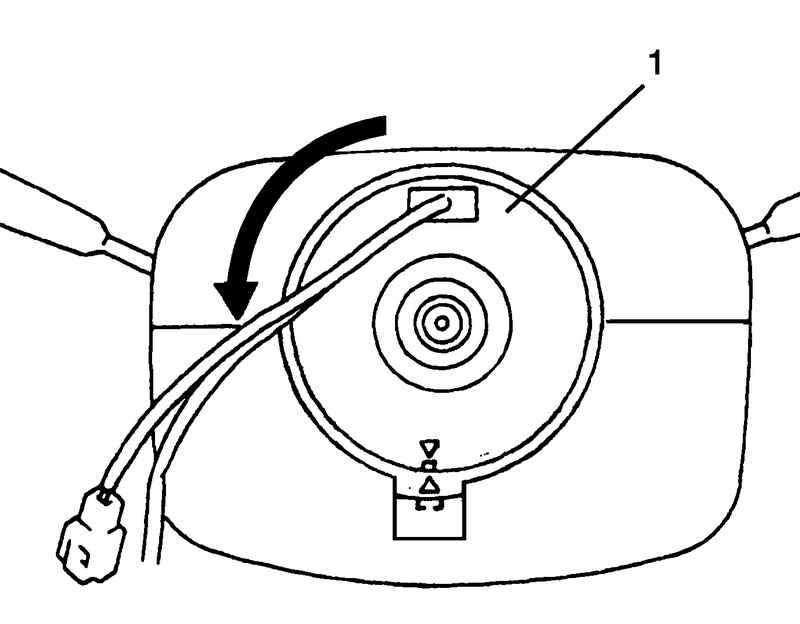

Рис. 5.17. Контактная спираль



ПРИМЕЧАНИЕ
Контактную спираль 1 можно повернуть не более, чем на четыре с половиной оборота. Если спираль отцентрирована, ее ход составляет два с четвертью оборота по и против часовой стрелки (рис. 5.17).


5.2.4 Центрирование контактной спирали Suzuki Liana

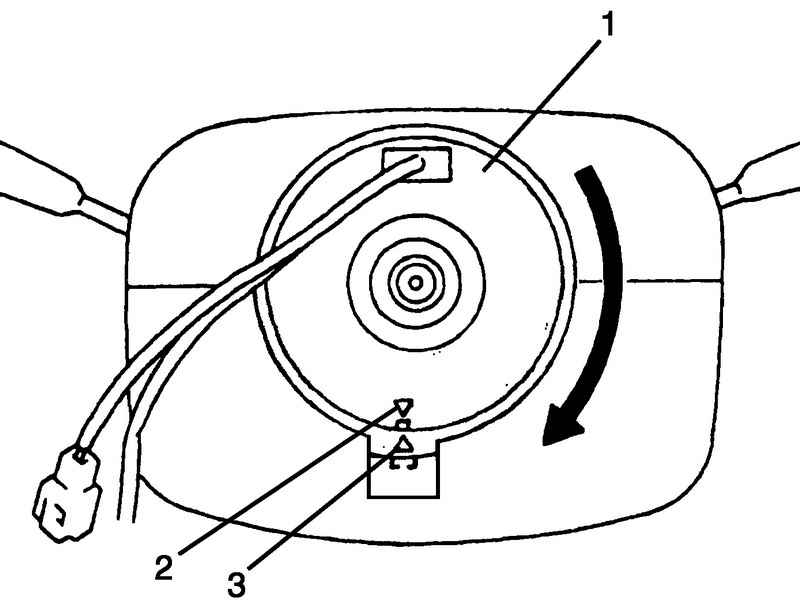

Рис. 5.18. Снятие контактной спирали


Поверните контактную спираль 1 от крайнего положения по часовой стрелке приблизительно на два с четвертью оборота и совместите центральную метку 2 с установочной меткой 3 (рис. 5.18).

Проверка контактной спирали и комбинированного переключателя

5.2.4 Центрирование контактной спирали Suzuki Liana

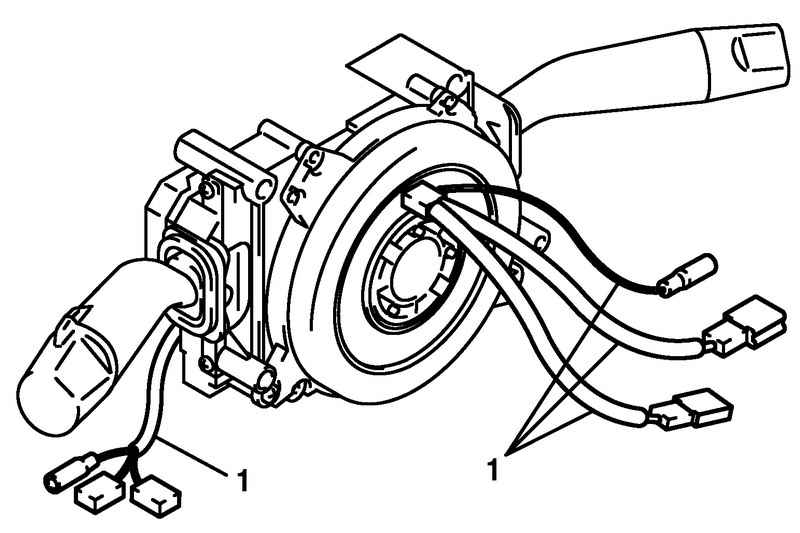

Рис. 5.19. Жгут контактной спирали


Проверьте жгут контактной спирали 1 на наличие повреждений. Если повреждения есть, замените спираль (рис. 5.19).
