Сузуки Лиана. Снятие и установка контактной спирали и комбинированного переключателя



Сузуки Лиана. Снятие и установка контактной спирали и комбинированного переключателя

ВНИМАНИЕ
Не поворачивайте контактную спираль (на комбинированном переключателе) более чем на два с четвертью оборота от центрального положения по или против часовой стрелки, в противном случае, спираль сломается.

Снятие
Снимите рулевое колесо, см. «Снятие и установка рулевого колеса».

5.2.3 Снятие и установка контактной спирали и комбинированного переключателя Suzuki Liana

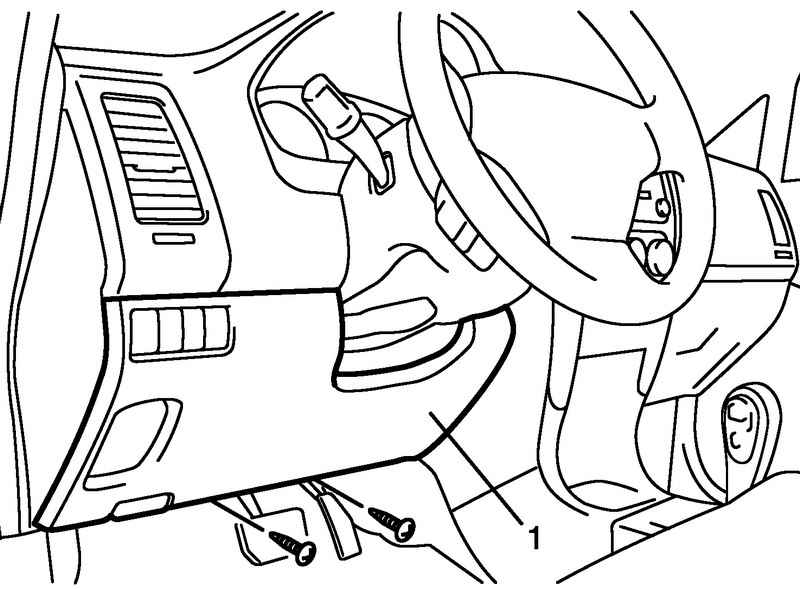

Рис. 5.11. Нижняя панель рулевой колонки


Снимите нижнюю панель рулевой колонки 1 (рис. 5.11).

5.2.3 Снятие и установка контактной спирали и комбинированного переключателя Suzuki Liana

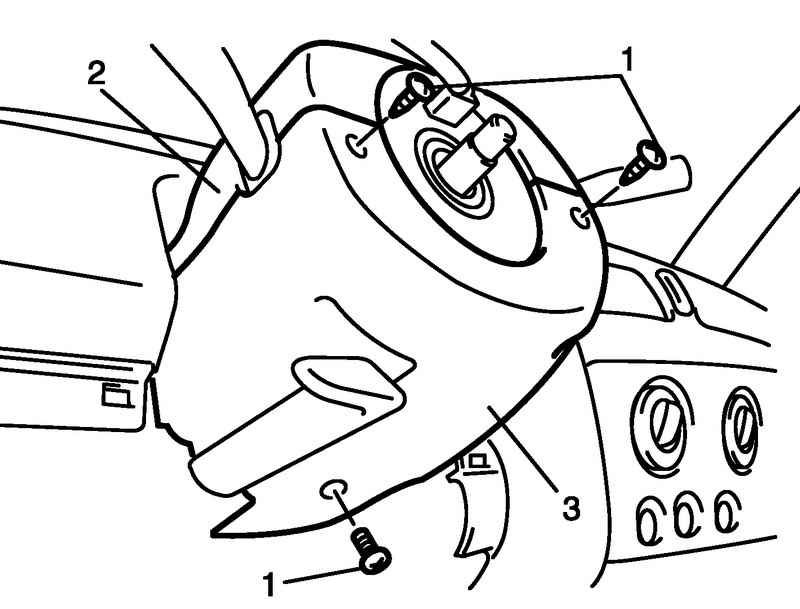

Рис. 5.12. Винты крепления верхней и нижней крышек рулевой колонки


Отверните винты крышки рулевой колонки 1 (рис. 5.12).
Отделите верхнюю крышку 2 от нижней крышки 3, затем снимите их (рис. 5.12).

5.2.3 Снятие и установка контактной спирали и комбинированного переключателя Suzuki Liana

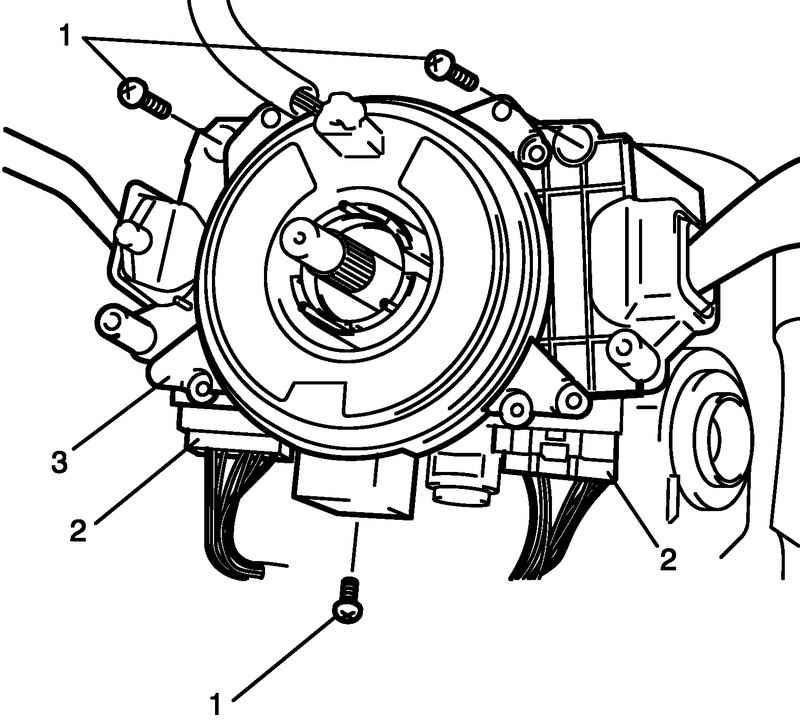

Рис. 5.13. Винты крепления комбинированного переключателя


Снимите контактную спираль и отверните винты комбинированного переключателя 1, отсоедините разъемы 2 от комбинированного переключателя 3 (рис. 5.13).

5.2.3 Снятие и установка контактной спирали и комбинированного переключателя Suzuki Liana

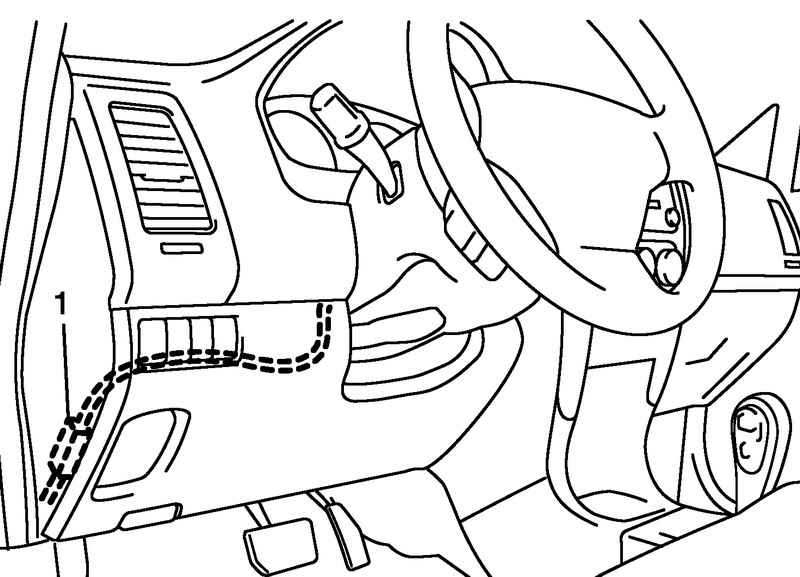

Рис. 5.14. Разъем звукового сигнала


Отсоедините разъем звукового сигнала и разъем надувной подушки безопасности 1 от жгута приборной панели (рис. 5.14).
Снимите контактную спираль и комбинированный переключатель с рулевой колонки.

Установка
Убедитесь в том, что передние колеса автомобиля установлены в положение прямолинейного движения, затем установите выключатель зажигания в положение «LOCK».

5.2.3 Снятие и установка контактной спирали и комбинированного переключателя Suzuki Liana

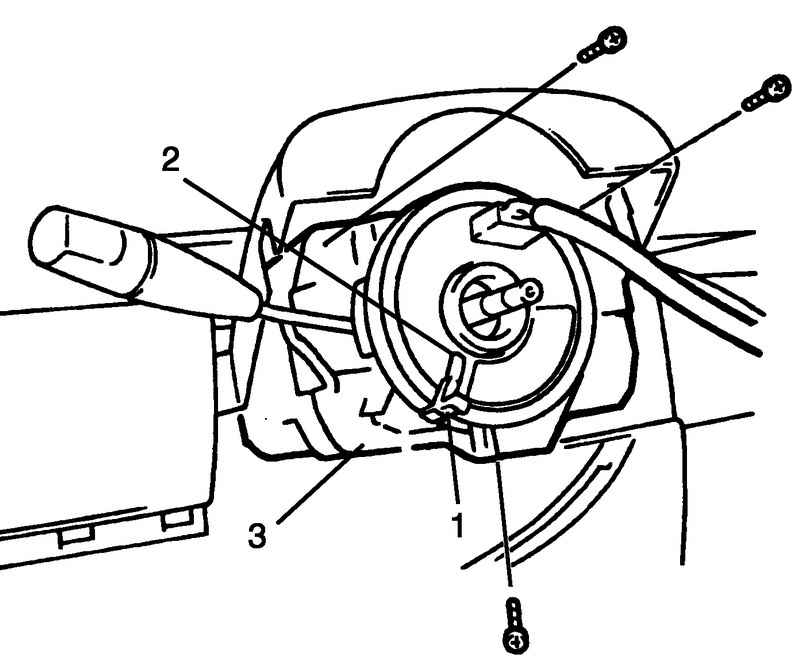

Рис. 5.15. Установка комбинированного переключателя


Установите контактную спираль и комбинированный переключатель 3, затем подключите все разъемы, отсоединенные при снятии (рис. 5.15).

ПРИМЕЧАНИЕ
Новая контактная спираль в сборе с комбинированным переключателем поставляется в запасные части установленной в центральном положении с блокирующим штифтом 1 и уплотнением 2. Удалите блокирующий штифт после установки контактной спирали и комбинированного переключателя на рулевую колонку (рис. 5.15).


5.2.3 Снятие и установка контактной спирали и комбинированного переключателя Suzuki Liana

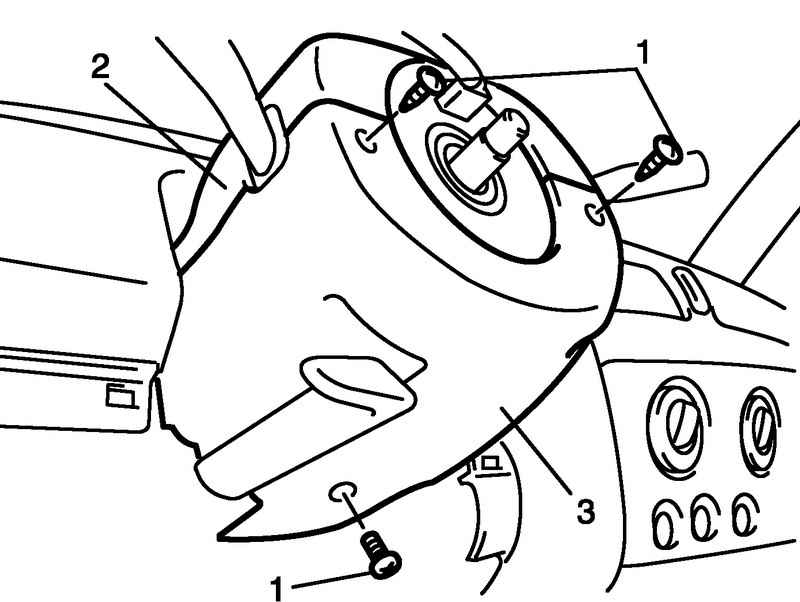

Рис. 5.16. Установка верхней и нижней крышек рулевой колонки


Установите верхнюю облицовку рулевую колонки 2 и нижнюю крышку 3, затем затяните винты крышки рулевой колонки 1 (рис. 5.16).

ВНИМАНИЕ
При установке нижней облицовки 3 и верхней облицовки 2 следите за тем, чтобы провода контактной спирали и комбинированного переключателя не попали между крышками (рис. 5.16).

Установите нижнюю панель рулевой колонки 1 (рис. 5.11).
Установите рулевое колесо на рулевой вал.
