Сузуки Лиана. Снятие и установка ступицы переднего колеса и поворотного кулака
Сузуки Лиана. Снятие и установка ступицы переднего колеса и поворотного кулака

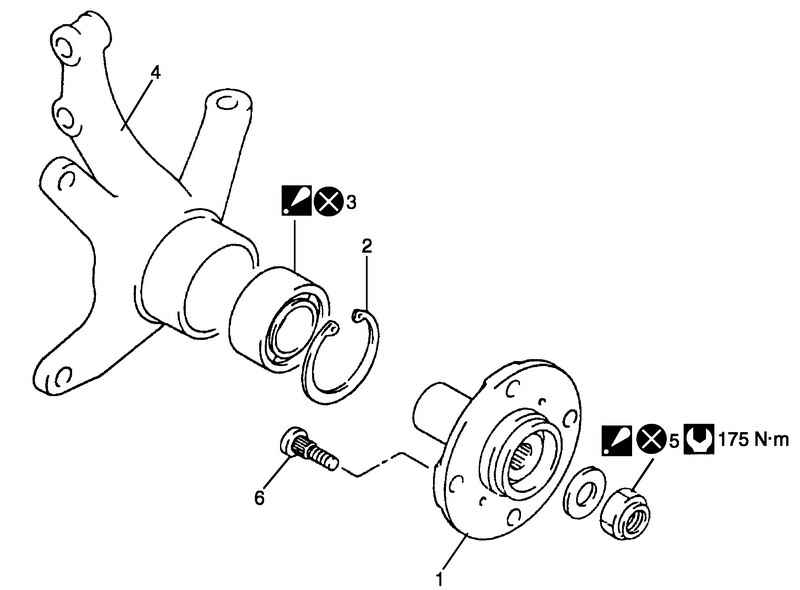

Рис. 4.37 . Детали ступицы переднего колеса и поворотного кулака: 1 – ступица переднего колеса; 2 – стопорное кольцо; 3 – подшипник колеса; 4 – поворотный кулак; 5 – гайка приводного вала; 6 – болт ступицы
Снятие
Поднимите автомобиль на подъемнике и снимите колесо.
Расконтрите гайку приводного вала 1.

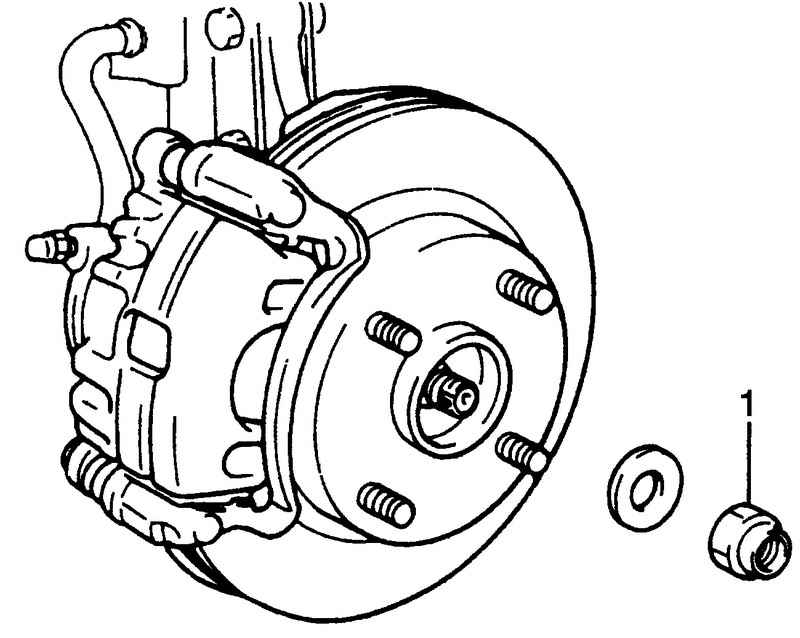

Нажмите и удерживайте педаль тормоза. Отверните гайку приводного вала 1 (
рис. 4.38 ).
Отверните болты держателя суппорта.
ПРИМЕЧАНИЕ

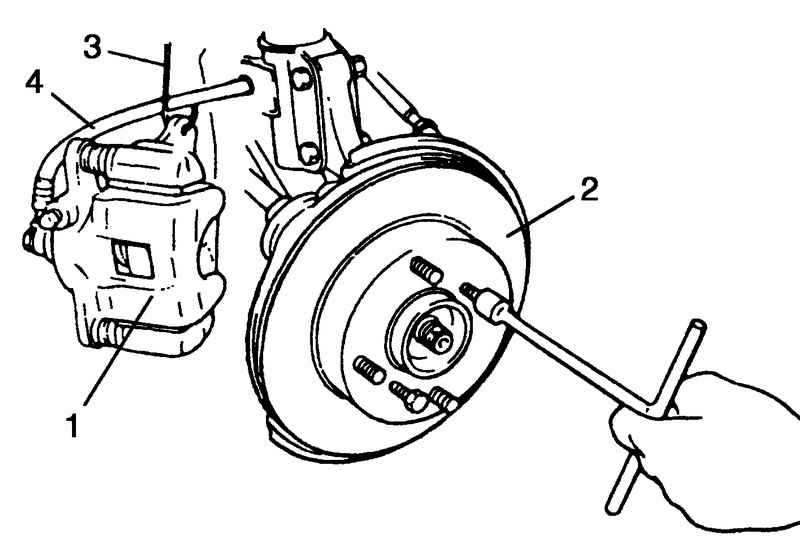

Подвесьте снятый суппорт на крюке или проволоке 3 так, чтобы предотвратить чрезмерный изгиб или натяжение тормозного шланга 4 ( рис. 4.39 ).
Не нажимайте педаль тормоза при снятых колодках.
Снимите тормозной диск 2 при помощи двух болтов на 8 мм (
рис. 4.39 ).

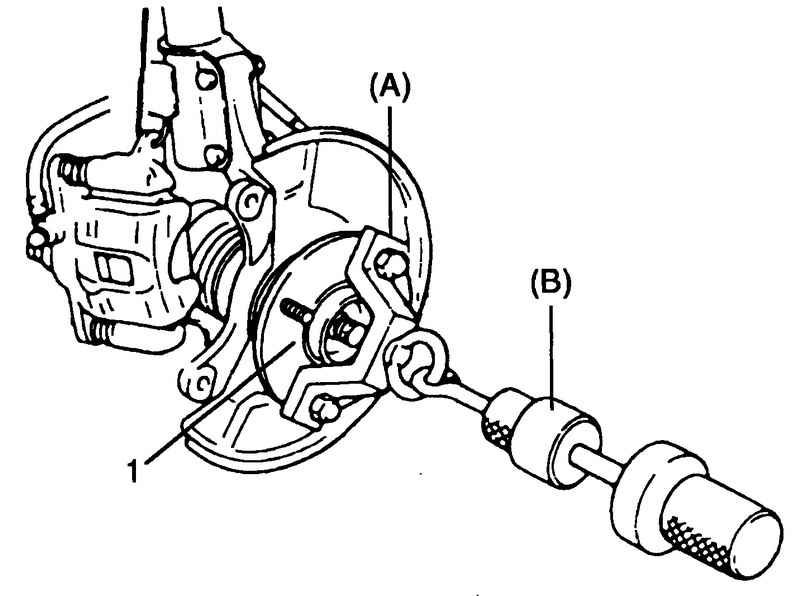

Снимите ступицу колеса 1 при помощи специальных инструментов (
рис. 4.40 ).
ВНИМАНИЕ
Если ступица колеса снималась, замените подшипник колеса новым.

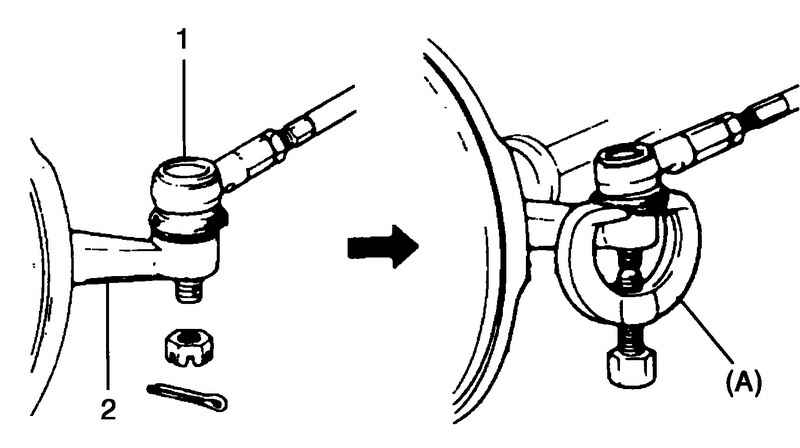

Рис. 4.41 . Отсоединение наконечника рулевой тяги от поворотного кулака
Отсоедините наконечник рулевой тяги 1 от поворотного кулака 2 при помощи специального инструмента (
рис. 4.41 ).

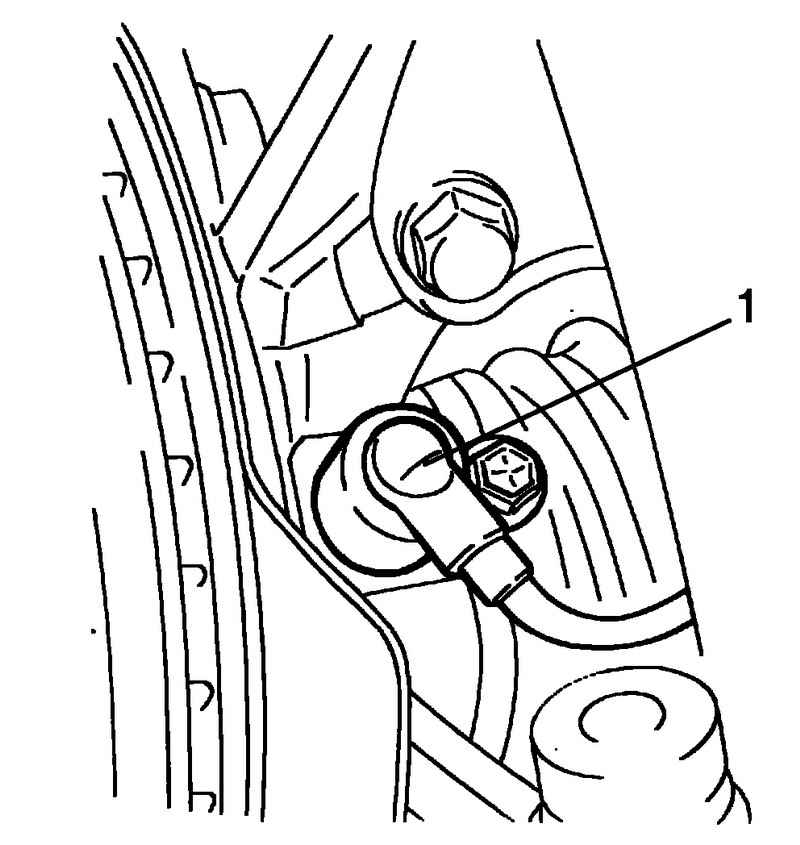

Выньте датчик скорости колеса 1 из поворотного кулака (если автомобиль оборудован антиблокировочной системой тормозов) (
рис. 4.42 ).

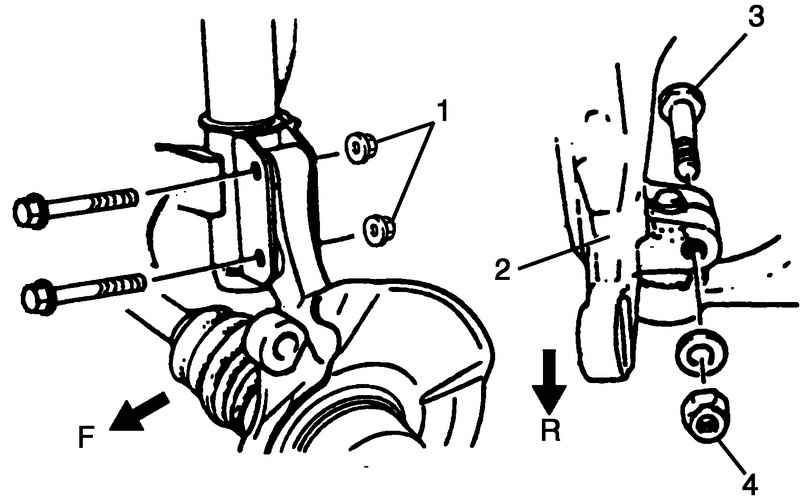

Ослабьте гайки кронштейна стойки 1.
Отверните болт и гайку 4 шарового шарнира 3 (
рис. 4.43 ).
Отверните болты кронштейна стойки, выньте их из кронштейна стойки и из поворотного кулака 2 (
рис. 4.43 ).
Установка
Установка производится в порядке, обратном снятию, за исключением следующего.

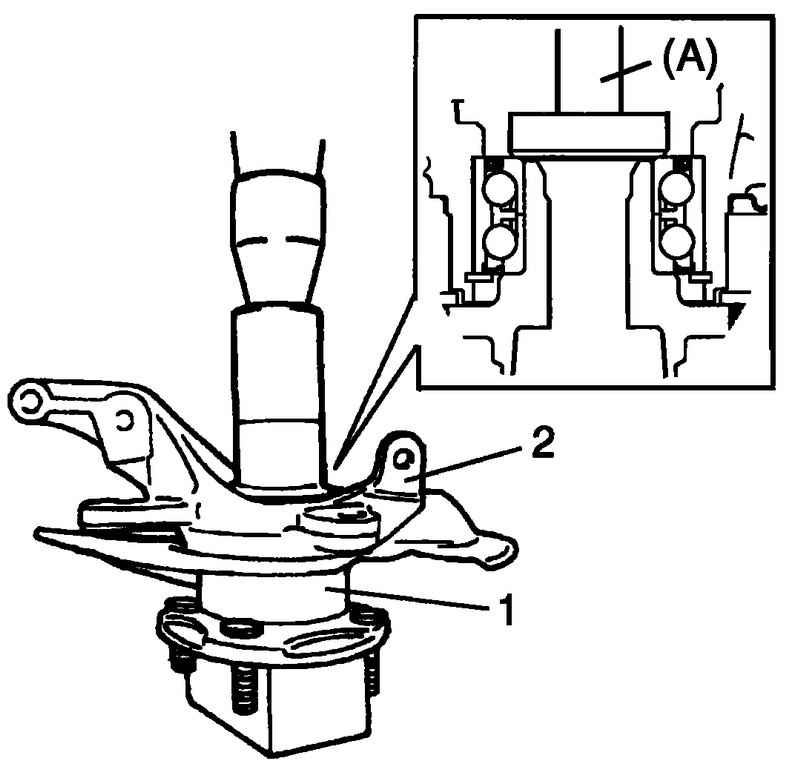

Рис. 4.44 . Установка ступицы и поворотного кулака
Используя специальный инструмент, установите ступицу колеса 1 на поворотный кулак 2, затем установите поворотный кулак 2 на стойку и нижний шаровой шарнир (
рис. 4.44 ).
ВНИМАНИЕ
Заменяйте подшипник колеса новым всякий раз, когда снимается ступица колеса.
Установите болт шарового шарнира 1 с гайкой 2, как показано на рисунке
4.43 .
Затяните гайку шарового шарнира рычага подвески 2 номинальным усилием затяжки.
Момент затяжки гайки шарового шарнира рычага подвески (a): 60 Н·м.
Затяните гайку кронштейна стойки 3 номинальным усилием затяжки.
Момент затяжки гайки кронштейна стойки (b): 105 Н·м.
Установите датчик скорости колеса антиблокировочной системы тормозов 1 (если автомобиль оборудован антиблокировочной системой тормозов).
Момент затяжки болта крепления датчика скорости колеса антиблокировочной системы тормозов (a): 23 Н·м.

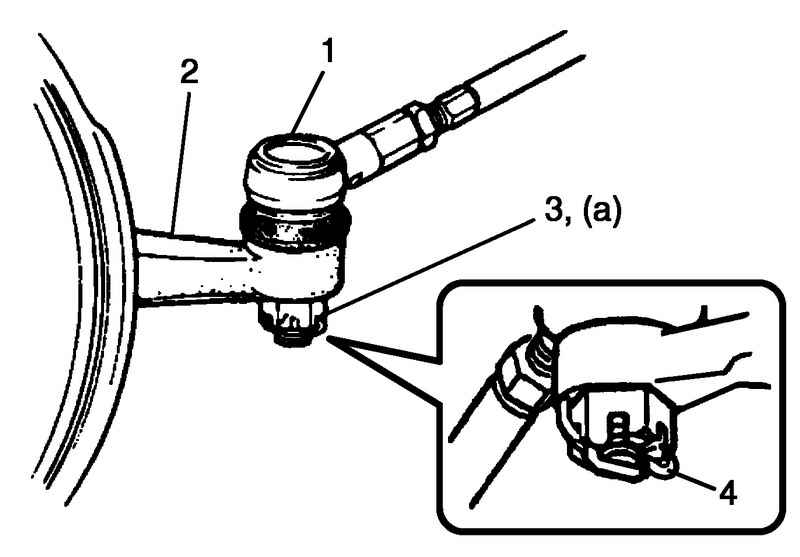

Вставьте наконечник рулевой тяги 1 в поворотный кулак 2. Затяните гайку 3 так, чтобы отверстия под шплинт 4 попали в прорези гайки, но в пределах номинального усилия затяжки (
рис. 4.45 ).
Момент затяжки корончатой гайки наконечника рулевого тяги (a): 45 Н·м.

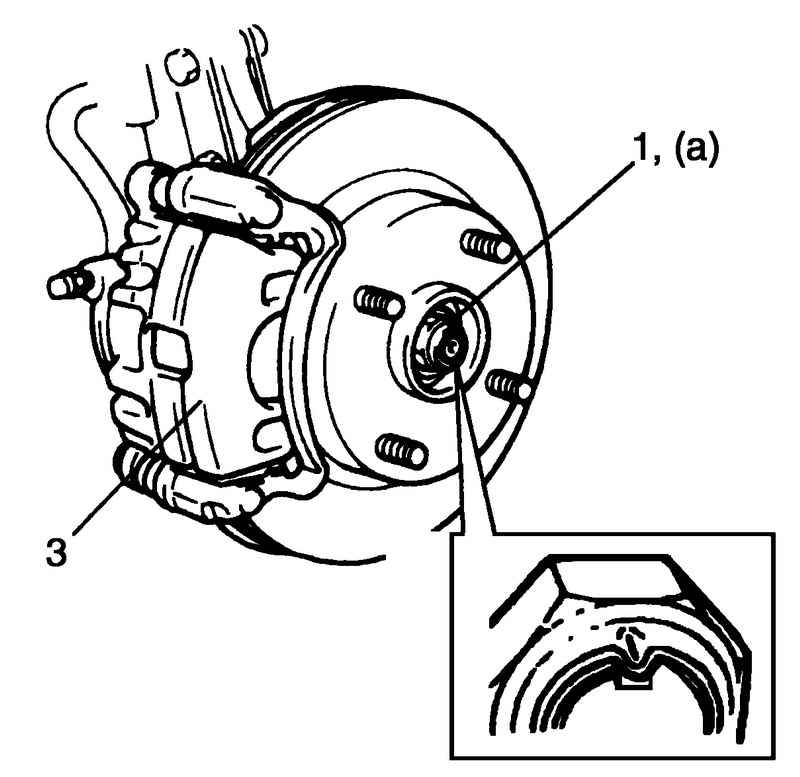

Рис. 4.46 . Установка суппорта и гайки приводного вала
Затяните болт держателя суппорта номинальным усилием затяжки.
Момент затяжки болта держателя суппорта: 85 Н·м.
Нажимайте педаль тормоза и удерживайте ее в этом положении. Затяните новую гайку приводного вала 1 номинальным усилием затяжки.
Момент затяжки гайки приводного вала (a): 175 Н·м.
ВНИМАНИЕ
Никогда не используйте повторно гайку приводного вала 1.
Затяните гайку приводного вала 1, как показано на рисунке
4.46 .
ВНИМАНИЕ
Следите за тем, чтобы при расконтривании гайки на ее деформируемой части не образовалось трещин. Гайка с трещиной должна быть заменена новой.
Момент затяжки гайки колеса: 85 Н·м.
