Сузуки Лиана. Проверка и регулировка углов поворота управляемых колес

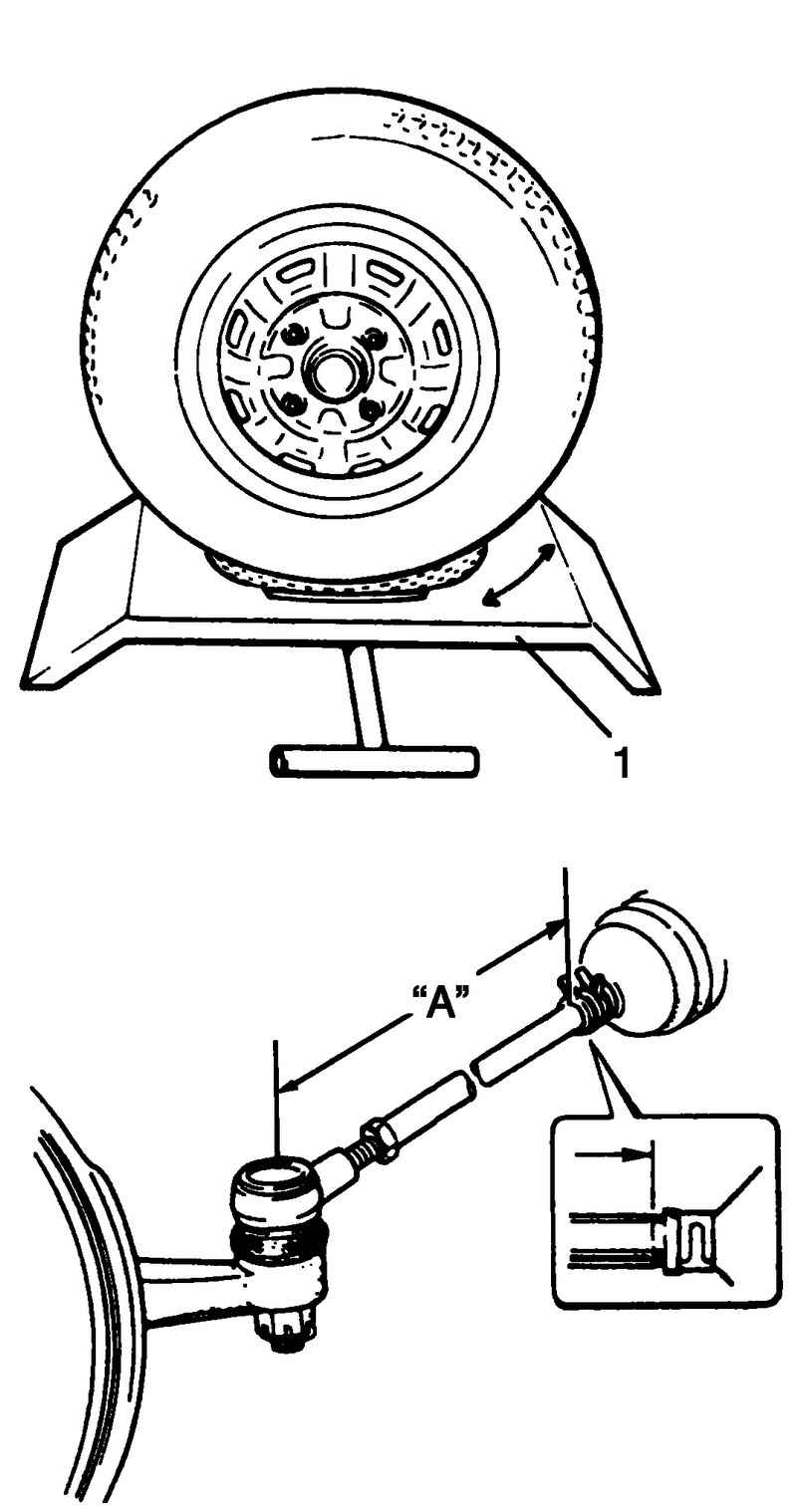

После замены рулевой тяги или ее наконечника, проверьте схождение, а затем также углы поворота управляемых колес при помощи шаблона для измерения радиуса поворота 1. Если углы поворота управляемых колес не соответствуют норме, проверьте равенство длин правой и левой тяг размеру «A» (рис. 4.18).

ПРИМЕЧАНИЕ Если длины тяг изменялись в процессе регулировки углов поворота управляемых колес, повторно проверьте схождение колес.

Угол поворота внутренний: 37,5° +3°, наружный: 32,5° +3°.

При проверке тестером бокового увода, боковой увод должен удовлетворять следующим характеристикам.

Боковой увод: 1,0–4,0 мм/м.

Если боковой увод превышает предельное значение, величина схождения или углов установки передних колес не может соответствовать норме.
