Сузуки Лиана. Проверка уровня жидкости в автоматической коробке передач

Включите стояночную тормозную систему и установите под колеса противооткатные упоры.

Запустите двигатель при установленном в положение «P» рычаге селектора.

Прогрейте двигатель до достижения жидкостью нормальной рабочей температуры (70–80 °C).

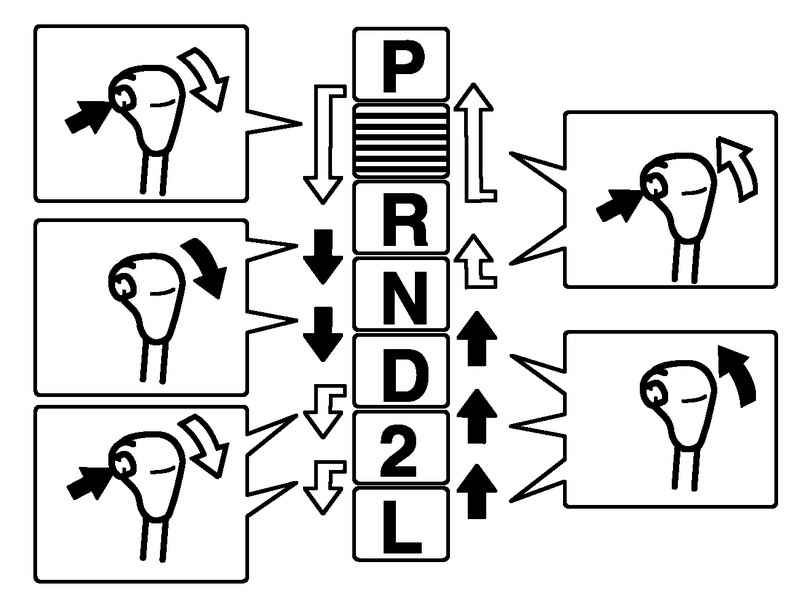

Рис. 3.89. Индикация положений рычага селектора

Оставьте двигатель работать на холостом ходу и медленно переведите рычаг селектора в положение «L» и обратно в положение «P» (рис. 3.89).

При работающем на холостом ходу двигателе, выньте щуп уровня жидкости в коробке передач, протрите его чистой тканью и установите на место.

Выньте щуп уровня жидкости в коробке передач 1 снова и проверьте уровень жидкости. Уровень жидкости должен быть между FULL HOT 2 и LOW HOT 3. Если уровень ниже LOW HOT, долейте аналог жидкости DEXRON®-III до уровня FULL HOT.

ПРИМЕЧАНИЕ Не повышайте обороты двигателя во время проверки уровня жидкости. Не переполняйте коробку передач. Это может привести к пенообразованию и выплескиванию жидкости через сапун. А также к неисправности коробки передач.

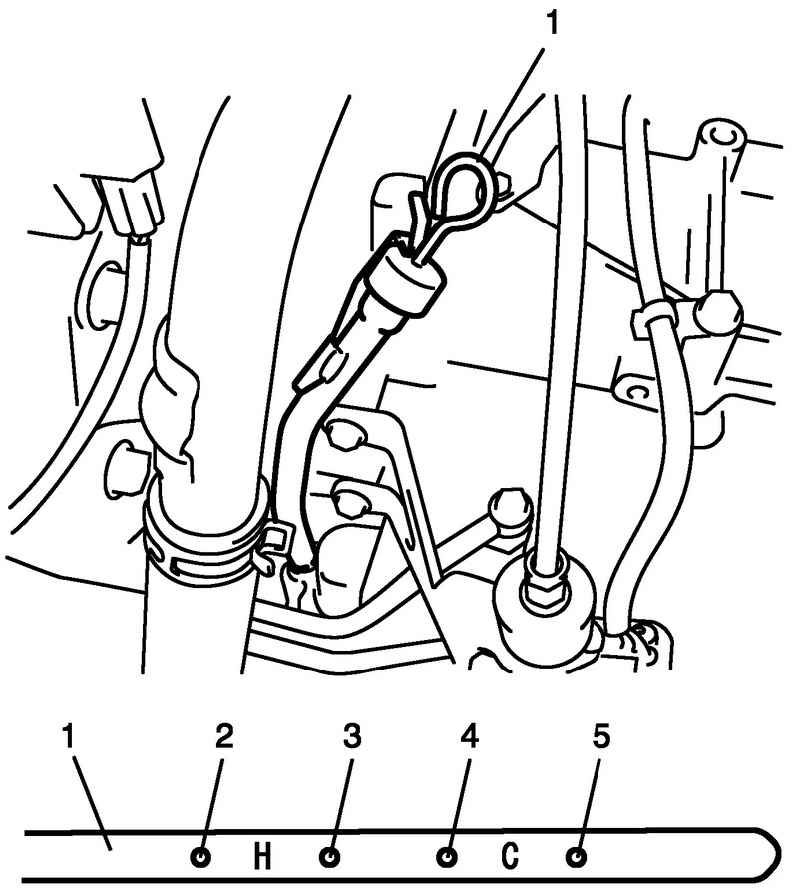

Рис. 3.90. Контрольно-измерительный щуп АКП: 1 – датчик уровня жидкости; 2 – метка «FULL HOT»; 3 – метка «LOW HOT»; 4 – метка «FULL COLD»; 5 – метка «LOW COLD»

Для долива от метки LOW HOT до метки FULL HOT требуется 0,4 л (рис. 3.90).

Если автомобиль эксплуатировался в условиях высокой нагрузки, например, с прицепом, уровень жидкости необходимо проверять не менее, чем через полчаса после остановки.

Уровень жидкости может быть проверен временно при комнатной температуре, которой соответствует температура 20–30 °C. Эта проверка уровня представляет собой подготовку к проверке уровня при нормальной рабочей температуре. Сам контроль осуществляется так же, как описало в разделе «Проверка уровня при нормальной рабочей температуре (горячая проверка)». Если уровень жидкости находится между метками «FULL COLD» 4 и «LOW COLD» 5, переходите к пробной поездке (рис. 3.90). Когда жидкость прогреется до нормальной рабочей температуры, проверьте уровень жидкости снова и откорректируйте его при необходимости.

ВНИМАНИЕ Проверка уровня жидкости при комнатной температуре рекомендуется только для подготовки к проверке уровня при нормальном эксплуатационном режиме. Невыполнение проверки уровня жидкости при нормальной рабочей температуре может привести к повреждению коробки передач.
