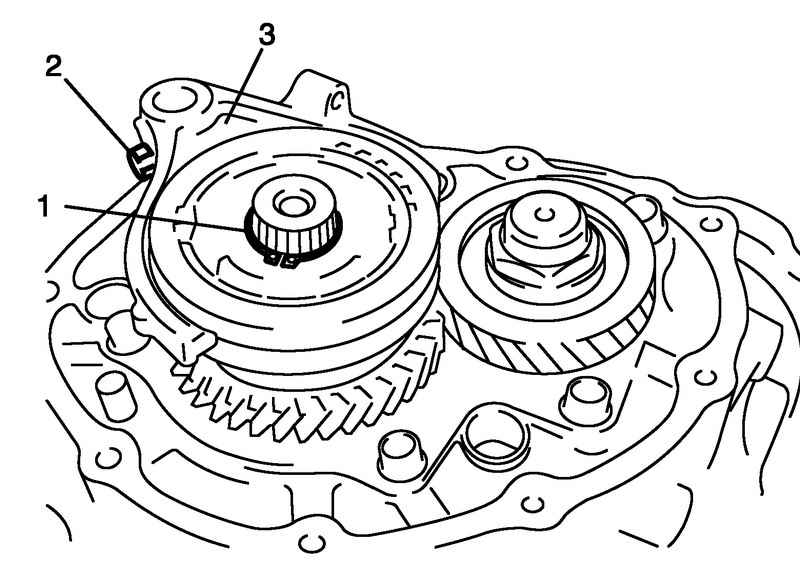

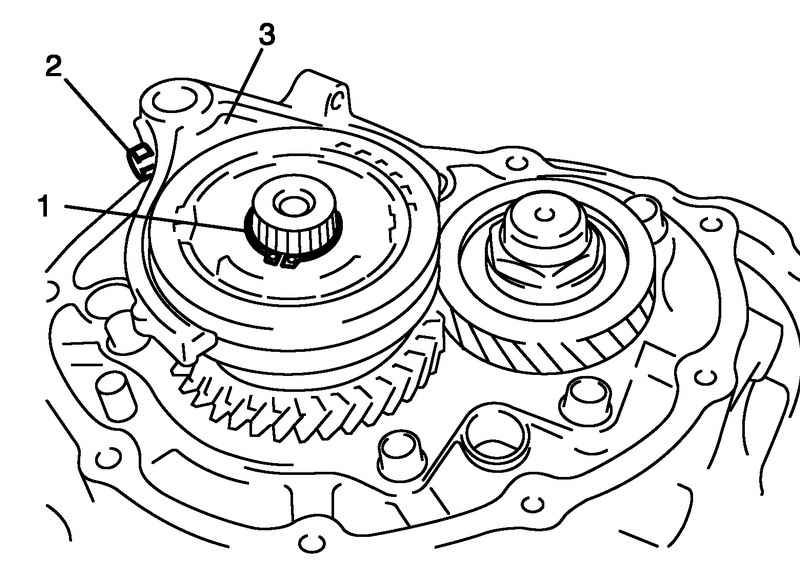

Выньте вилку переключения передач 3 и шестерню пятой передачи. Используйте съемник, если ступица плотно сидит на шлицах (рис. 3.52).

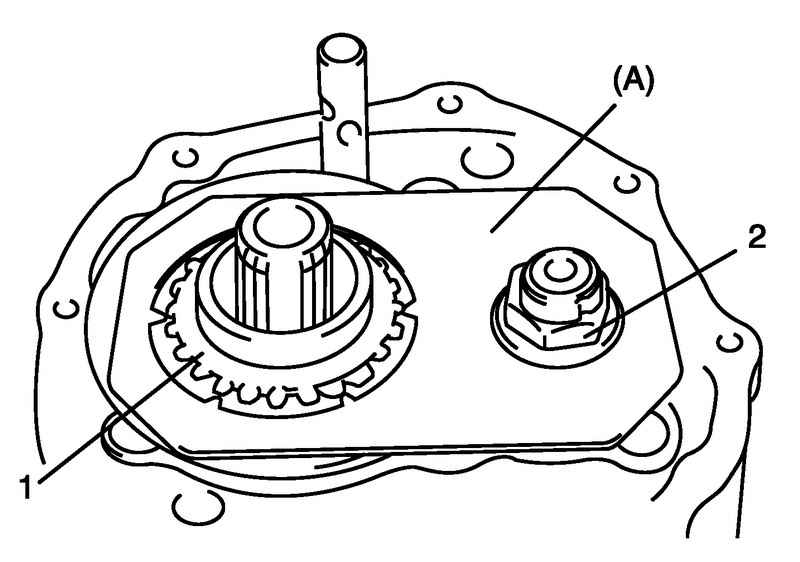

Рис. 3.53. Гайка промежуточного вала и шестерня пятой передачи ведущего вала
Расконтрите гайку промежуточного вала 2, установите шестерню пятой передачи ведущего вала 1 и приспособление для фиксации валов, затем отверните гайку промежуточного вала 2 (рис. 3.53).

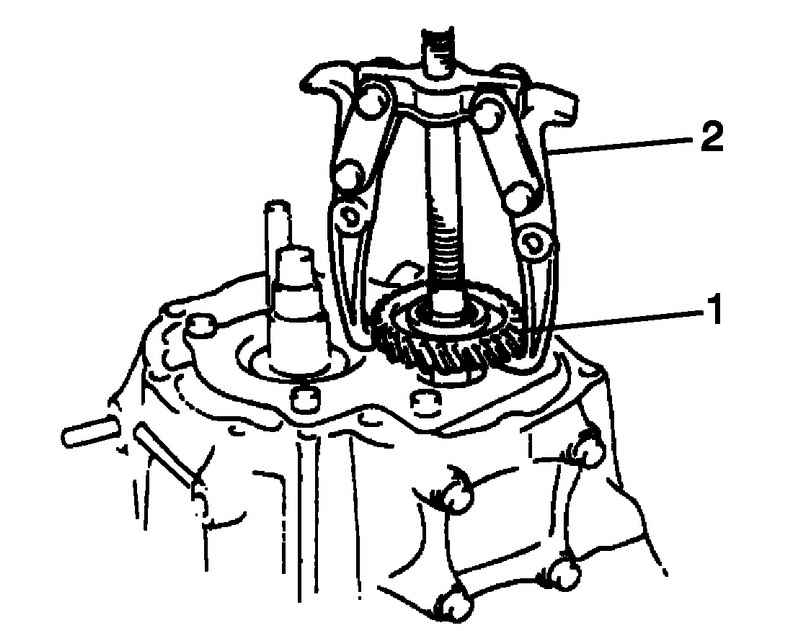

Рис. 3.54. Снятие шестерни пятой передачи ведущего вала
Снимите шестерню пятой передачи с ведущего вала, игольчатый подшипник и шестерню пятой передачи с промежуточного вала 1. Съемник для шестерен 2 понадобится, если ступица шестерни пятой передачи плотно сидит на шлицах промежуточного вала (рис. 3.54).
Сборка

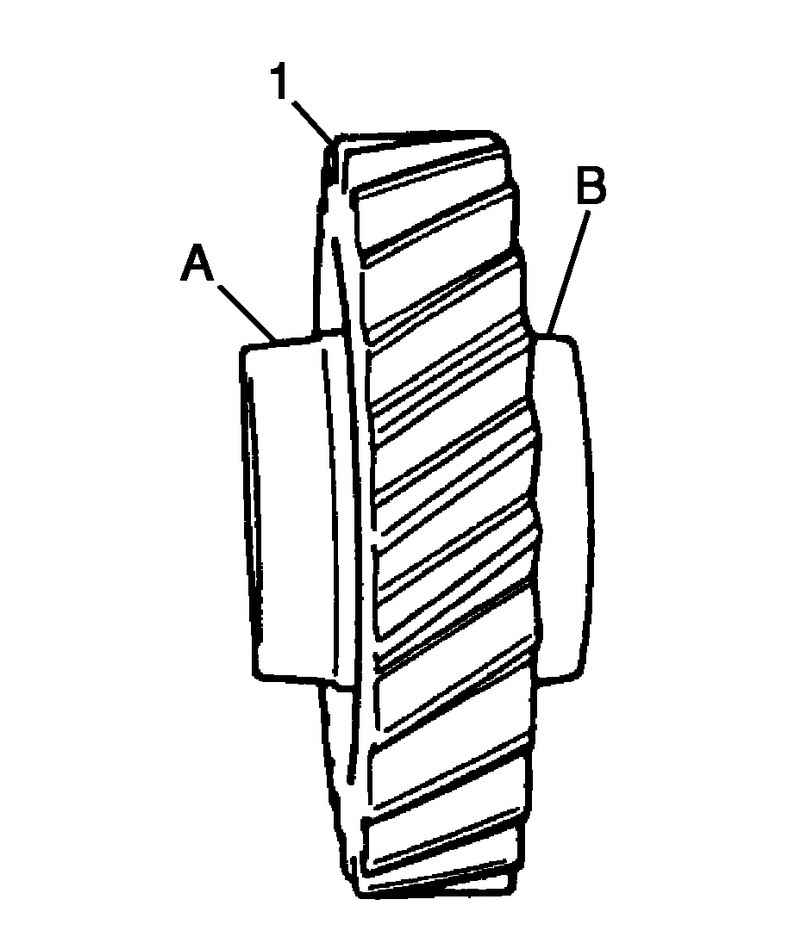

Рис. 3.55. Приливы шестерни пятой передачи ведущего вала: A – обработанный прилив (внутри); B – прилив без обработки (снаружи)
Установите шестерню пятой передачи 1 на промежуточный вал, обработанный прилив «A» должен быть обращен вовнутрь (рис. 3.55).
Нанесите трансмиссионное масло на игольчатый подшипник и установите его на ведущий вал.
Установите шестерню пятой передачи 1 на ведущий вал.
Установите специальный инструмент для фиксации вала.
Затяните новую гайку промежуточного вала 2 номинальным усилием затяжки и законтрите гайку.
Момент затяжки гайки промежуточного вала (a): 100 Н·м.

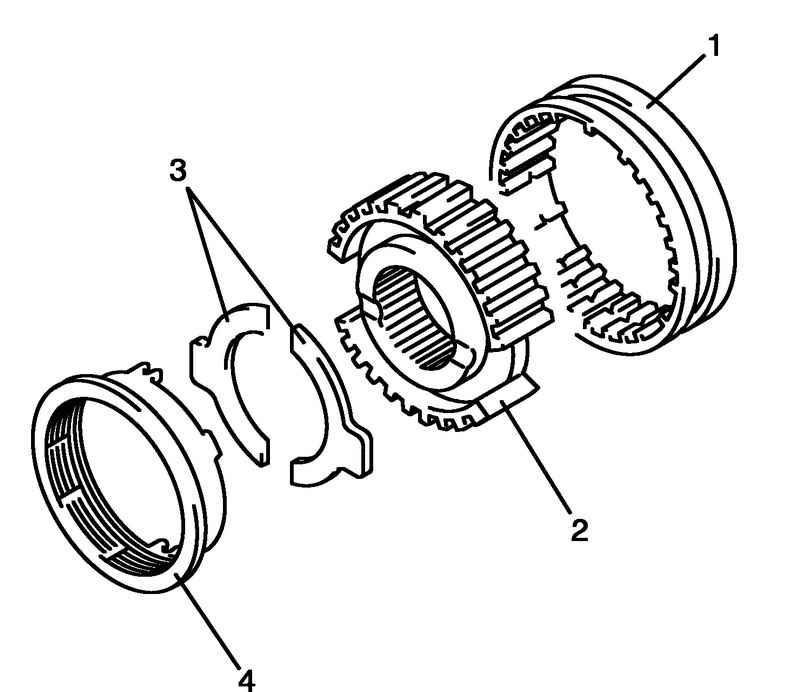

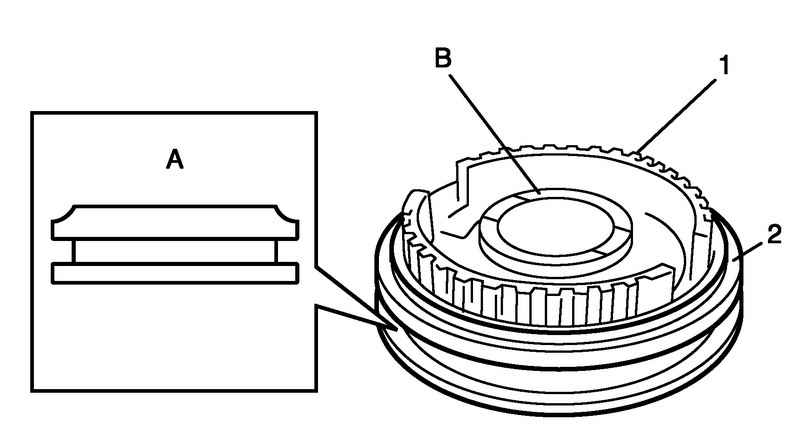

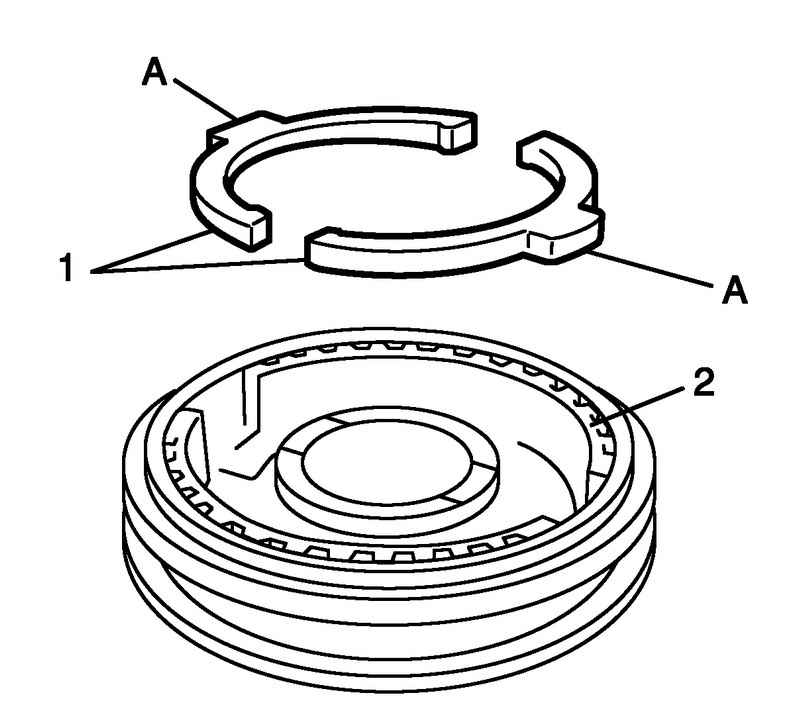

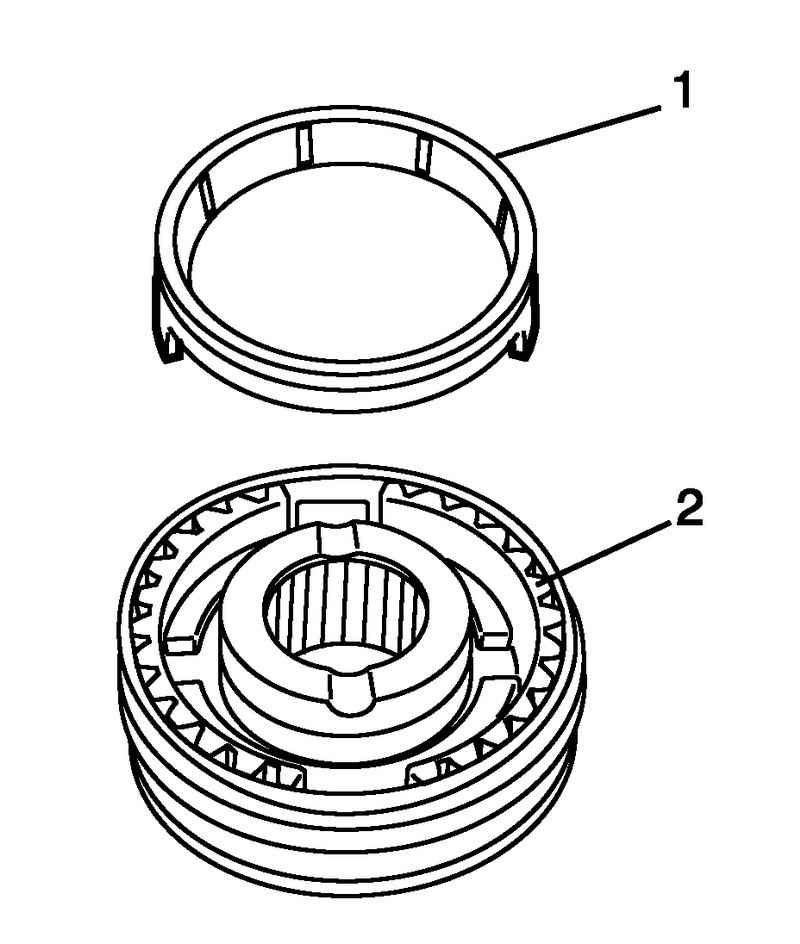

Установите кольцо синхронизатора 1 на ступицу 2 в указанном направлении, как показано на рисунке 3.59.

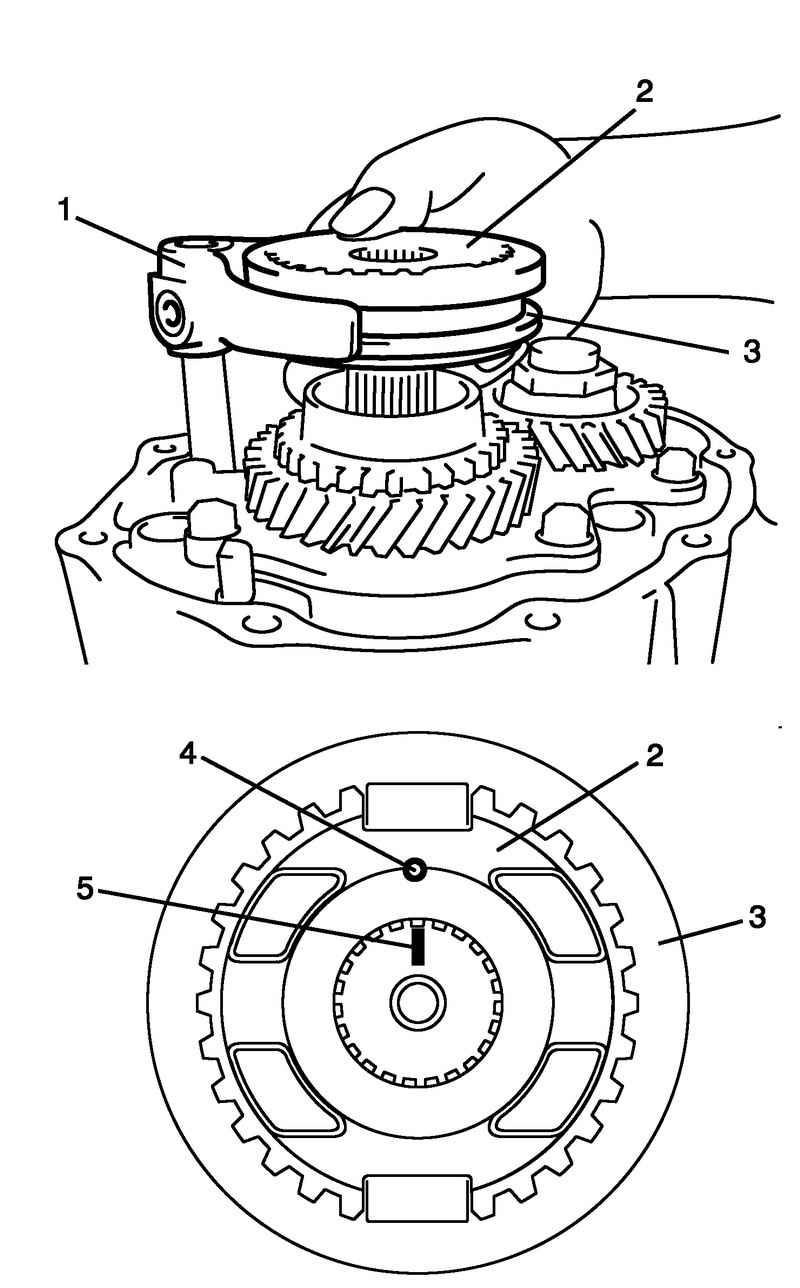

Рис. 3.60. Установка вилки переключения пятой передачи на втулку и ступицу
Установите вилку переключения пятой передачи 1 на втулку 3 и ступицу 2, и установите их на ведущий вал и вал переключения передач, совместив метку 4 с соответствующей меткой 5 на ведущем вале (рис. 3.60).
Затяните болт вала вилки переключения передач 2, на резьбовую часть которого был нанесен герметик для резьб.
Момент затяжки болта вала вилки переключения передач (a): 10 Н·м.

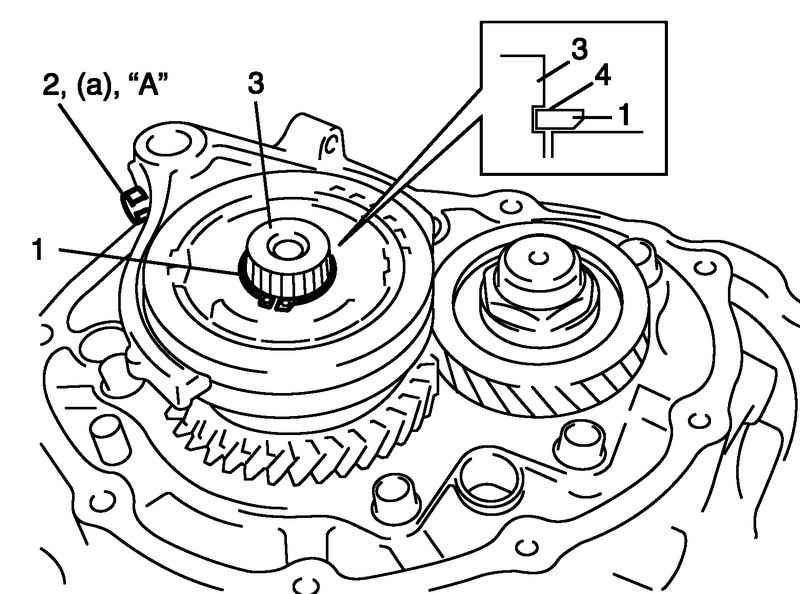

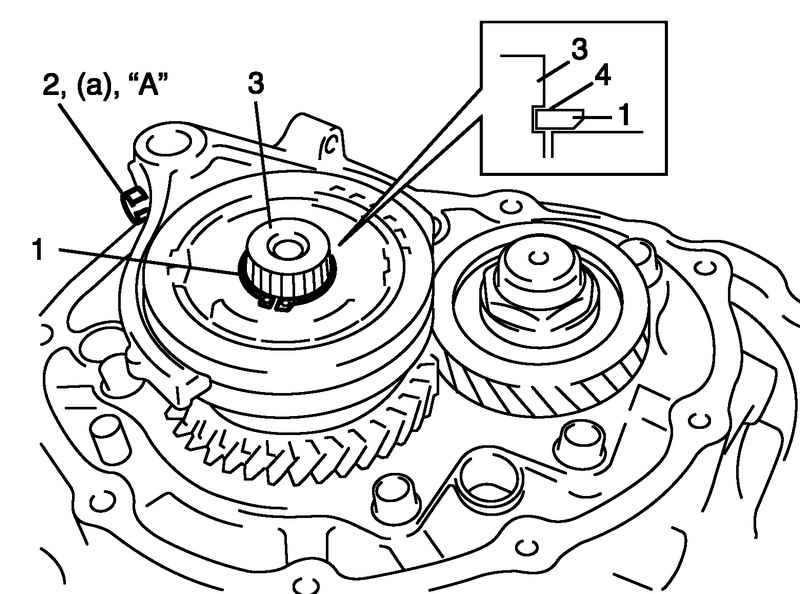

Рис. 3.61. Установка нового стопорного кольца на ведущий вал
Используя специальный инструмент, установите новое стопорное кольцо 1 на ведущий вал 3 в указанном направлении, как показано на рисунке (рис. 3.61).

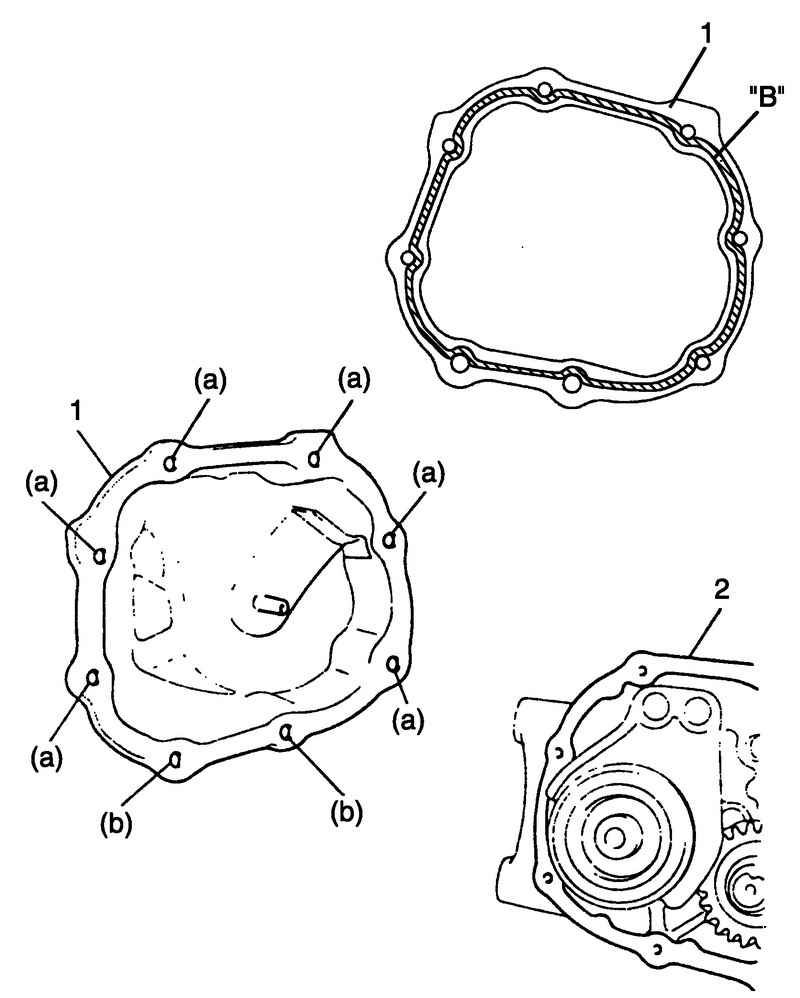

Рис. 3.62. Схема нанесения герметика на поверхность левого корпуса и боковой крышки
Очистите сопрягаемые поверхности левого корпуса 2 и боковой крышки 1, нанесите герметик на боковую крышку, как показано на рисунке, диамер сечения валика герметика должен составлять 1,5 мм, установите крышку с левым корпусом, а затем затяните болты боковой крышки номинальным усилием затяжки (рис. 3.62).
