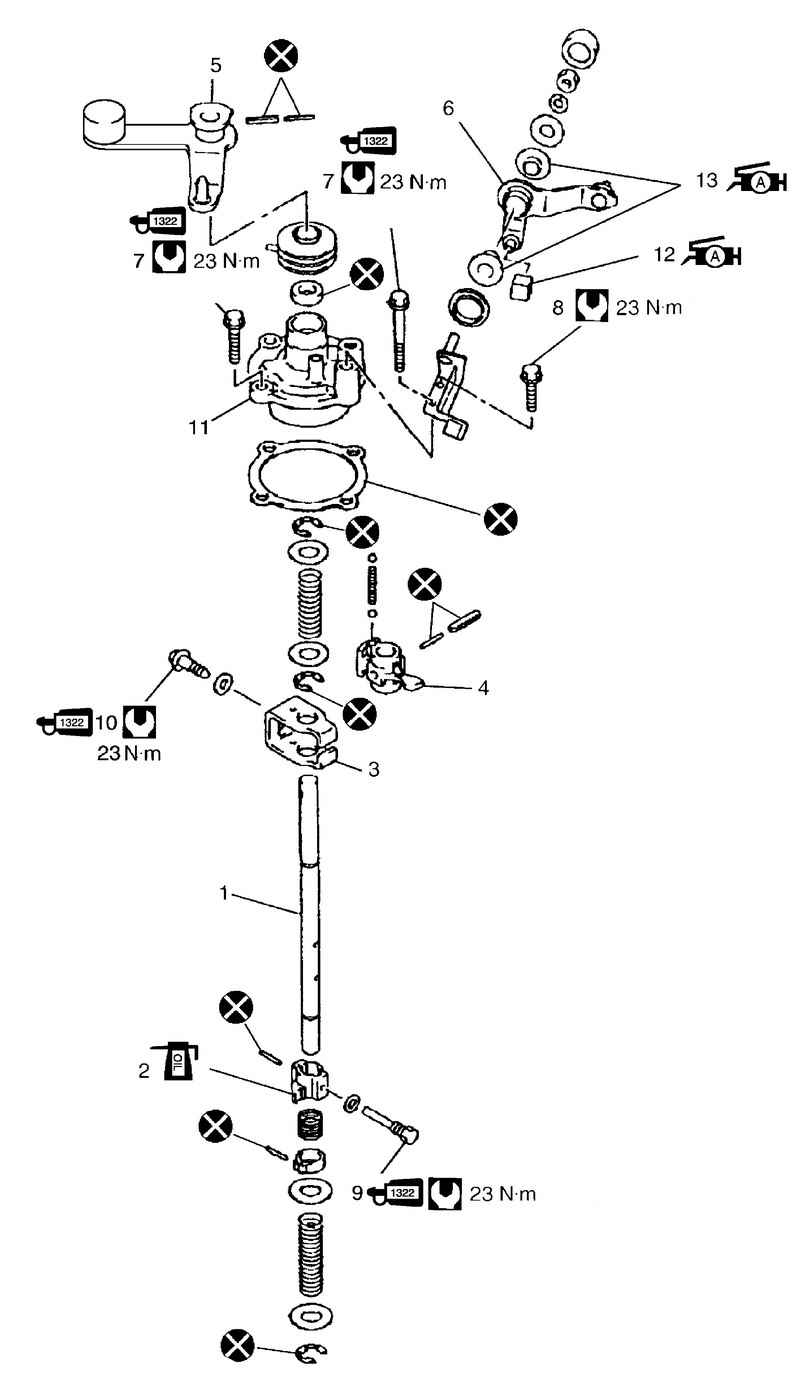

Рис. 3.49. Детали вала переключения и выбора передач: 1 – вал выбора и переключения передач; 2 – кулачок включения 5-й передачи и передачи заднего хода; 3 – пластина блокировки переключения передач; 4 – рычаг выбора и переключения передач; 5 – рычаг троса переключения передач; 6 – рычаг троса выбора передачи; 7 – болты корпуса направляющей втулки переключения передач; 8 – болт кронштейна рычага выбора передач; 9 – болт направляющей блокировки включения передачи заднего хода; 10 – болт блокировки переключения передач; 11 – корпус направляющей; 12 – втулка вала рычага выбора передач; 13 – втулка рычага выбора передач
Снятие

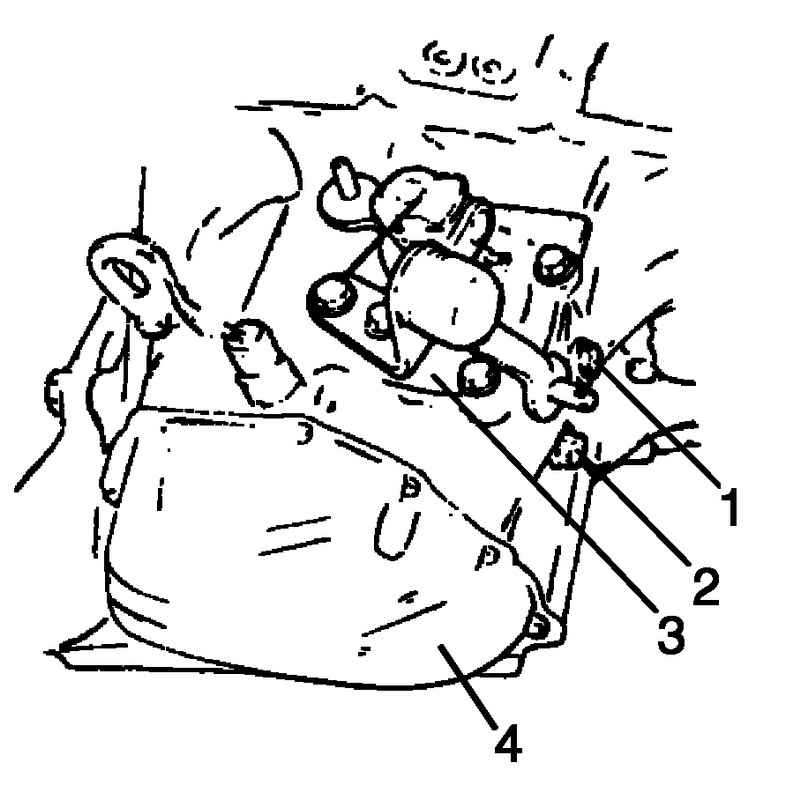

Рис. 3.50. Снятие вала переключения и выбора передач
Отверните болт блокировки переключения передач 1 и болт направляющей блокировки 2 включения заднего хода из картера главной передачи (рис. 3.50).
Снимите вала переключения и выбора передач 3.
Установка
Очистите сопрягаемую поверхность корпуса направляющей.

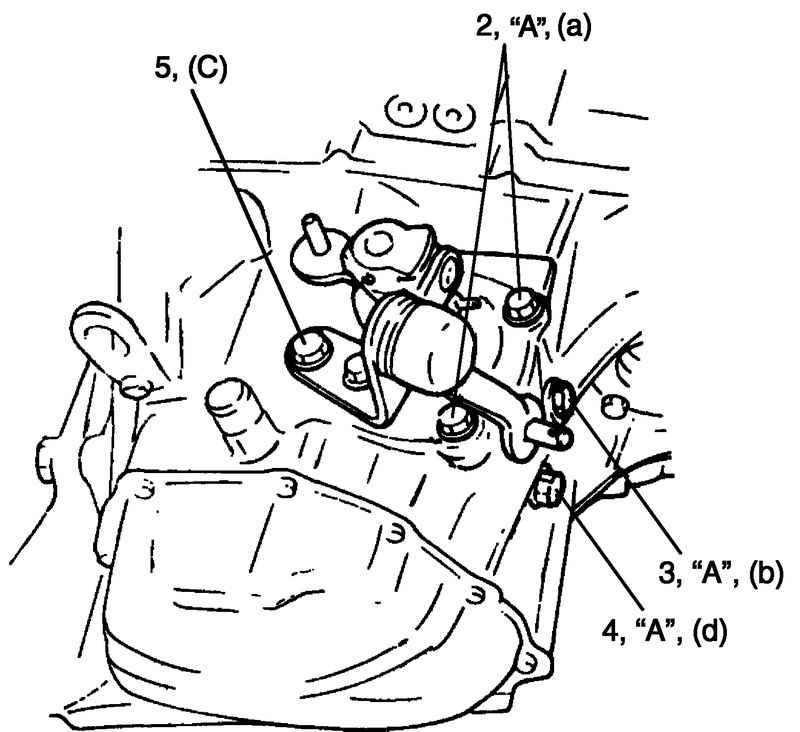

Рис. 3.51. Установка вала переключения и выбора передач
Установите вал переключения и выбора передач с новой прокладкой в коробку передач (рис. 3.51).
Установите кронштейн вентиляционного шланга совместно с болтами корпуса направляющей переключения передач 2, на резьбовую часть которых был нанесен герметик для резьб, затем затяните болты номинальным усилием затяжки.
Момент затяжки болта корпуса направляющей переключения передач (a): 23 Н·м.
Затяните болт кронштейна рычага выбора передач 5.
Момент затяжки болта кронштейна рычага выбора передач (c): 23 Н·м.
Установите шайбу и болт блокировки переключения передач 3, на резьбовую часть которого был нанесен герметик для резьб, затем затяните болт номинальным усилием затяжки.
Момент затяжки болта блокировки переключения передач (b): 23 Н·м.
Установите шайбу и болт направляющей блокировки включения заднего хода 4, на резьбовую часть которого был нанесен герметик для резьб, затем затяните болт номинальным усилием затяжки.
