2.8.12 Главное реле, реле топливного насоса, реле компрессора системы кондиционирования воздуха и реле вентилятора конденсатора системы кондиционирования воздуха Suzuki Liana

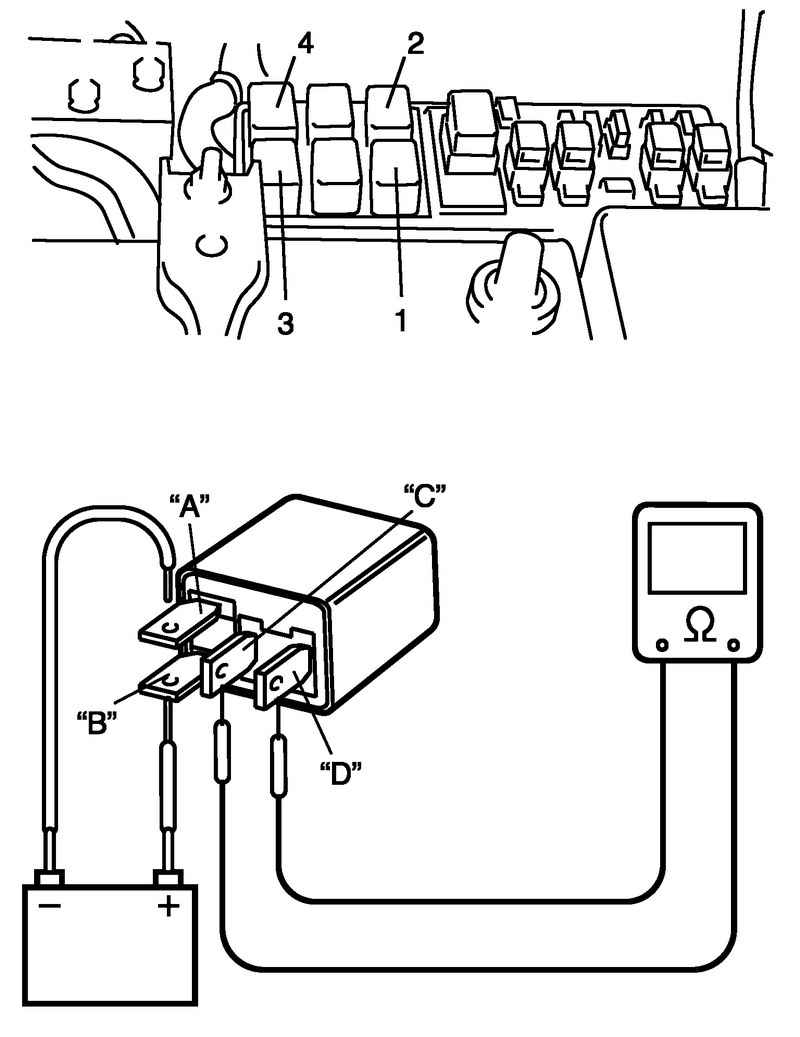

Рис. 2.288. Проверка главного реле



Отсоедините провод от отрицательного вывода аккумуляторной батареи.
Выньте главное реле 1, реле топливного насоса 2, реле компрессора системы кондиционирования воздуха 3 и реле вентилятора конденсатора системы кондиционирования воздуха 4.
Проверьте отсутствие электрического контакта между выводами «C» и «D». Если электрический контакт есть, замените реле.
Подключите положительный вывод аккумуляторной батареи к выводу «B» реле. Подключите отрицательный вывод аккумуляторной батареи к выводу «A» из реле.
Проверьте наличие электрического контакта между выводами «C» и «D». Если при подключении реле к аккумуляторной батарее электрического контакта нет, замените реле.
