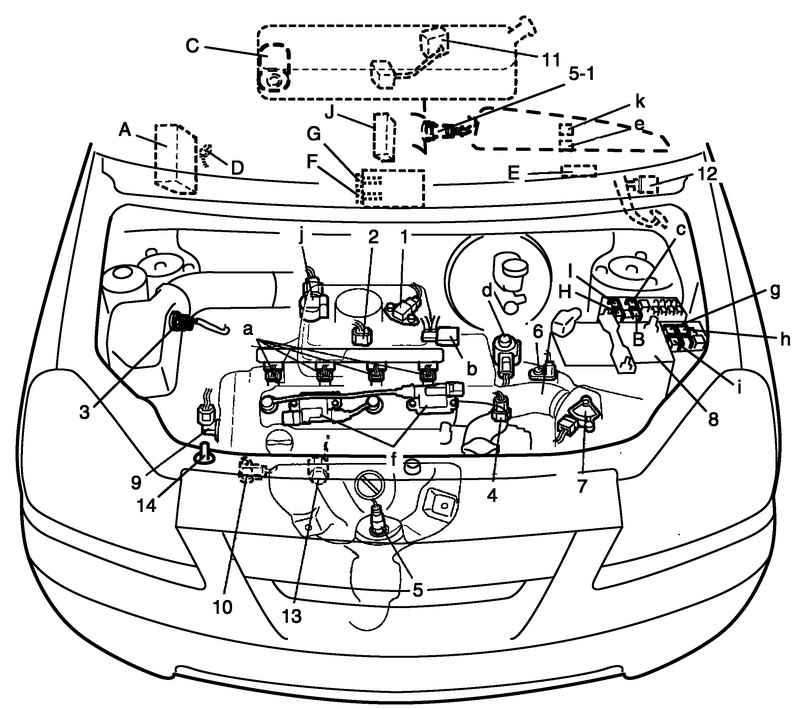

Рис. 2.270. Информационные датчики устройства управления другое: 1 – датчик абсолютного давления во впускном коллекторе; 2 – датчик положения дроссельной заслонки; 3 – датчик температуры воздуха на впуске; 4 – датчик ЕСТ; 5 – датчик кислорода с подогревом 1 (если оборудовано); 5–1 – датчик кислорода с подогревом 2 (если оборудовано); 6 – датчик скорости автомобиля; 7 – выключатель диапазона коробки передач (автоматическая коробка передач); 8 – аккумуляторная батарея; 9 – датчик положения распредвала; 10 – датчик положения коленвала; 11 – датчик уровня топлива (в топливном баке); 12 – выключатель сигналов торможения; 13 – датчик детонации (если имеется); 14 – датчик давления гидроусилителя рулевого механизма (если имеется); А – топливная форсунка; B – клапан продувки фильтра системы улавливания паров бензина; С – реле топливного насоса; D – клапан рециркуляции отработавших газов (шаговый двигатель) (если имеется); E – индикаторная лампа неисправности; F – катушка зажигания; G – реле управления вентилятора радиатора № 1; H – реле управления вентилятора радиатора № 2; I – реле управления вентилятора радиатора № 3; J – регулятор холостого хода; К – индикаторная лампа иммобилизатора; A – электронный блок управления; В – главное реле; C – фильтр системы улавливания паров бензина; D – разъем диагностики; E – разъем канала связи; F – датчик температуры на входе испарителя системы кондиционирования воздуха (если имеется); G – датчик температуры на выходе испарителя системы кондиционирования воздуха (если имеется); H – реле компрессора системы кондиционирования воздуха; I – реле вентилятора конденсатора системы кондиционирования воздуха; J – ТСМ
Электронная система управления состоит из (1) различных датчиков, которые определяют состояние двигателя и условия движения, (2) электронного блока управления, который управляет различными устройствами согласно сигналам от датчиков, и (3) различных управляемых устройств. Функционально, система делится на девять подсистем:
– система управления впрыском топлива;
– система управления частотой вращения двигателя на холостом ходу;
– система управления топливного насоса;
– система управления кондиционированием воздуха (если имеется);
– система управления вентилятора радиатора;
– система рециркуляции отработавших газов (если имеется)
– система снижения токсичности отработавших газов;
– система управления нагревателя датчика концентрации кислорода (если имеется)
– система управления зажиганием.
Кроме того, для моделей с автоматической коробкой передач, электронный блок управления передает сигналы угла открытия дроссельной заслонки и температуры охлаждающей жидкости блоку управления коробкой передач, который управляет автоматической коробкой передач.

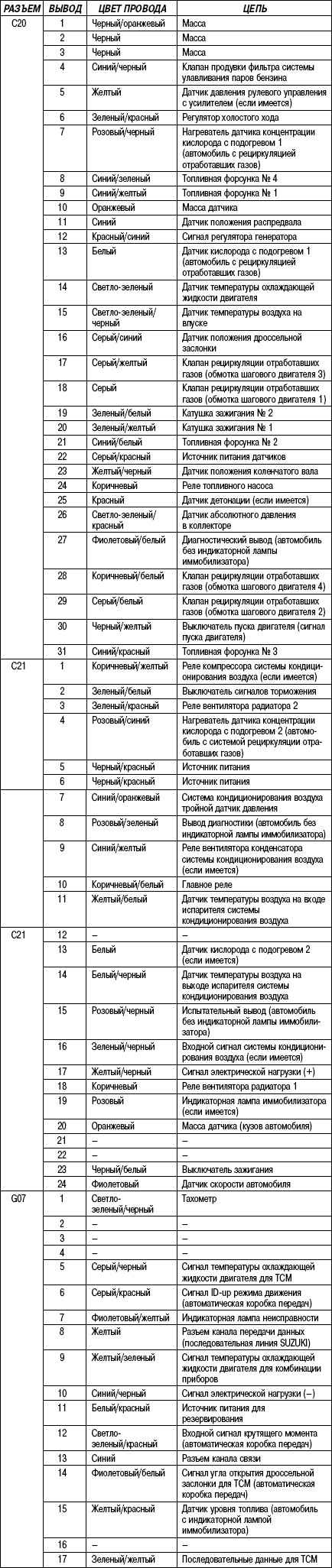

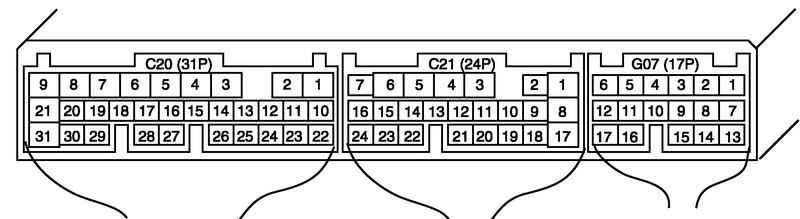

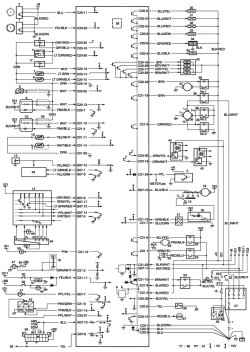

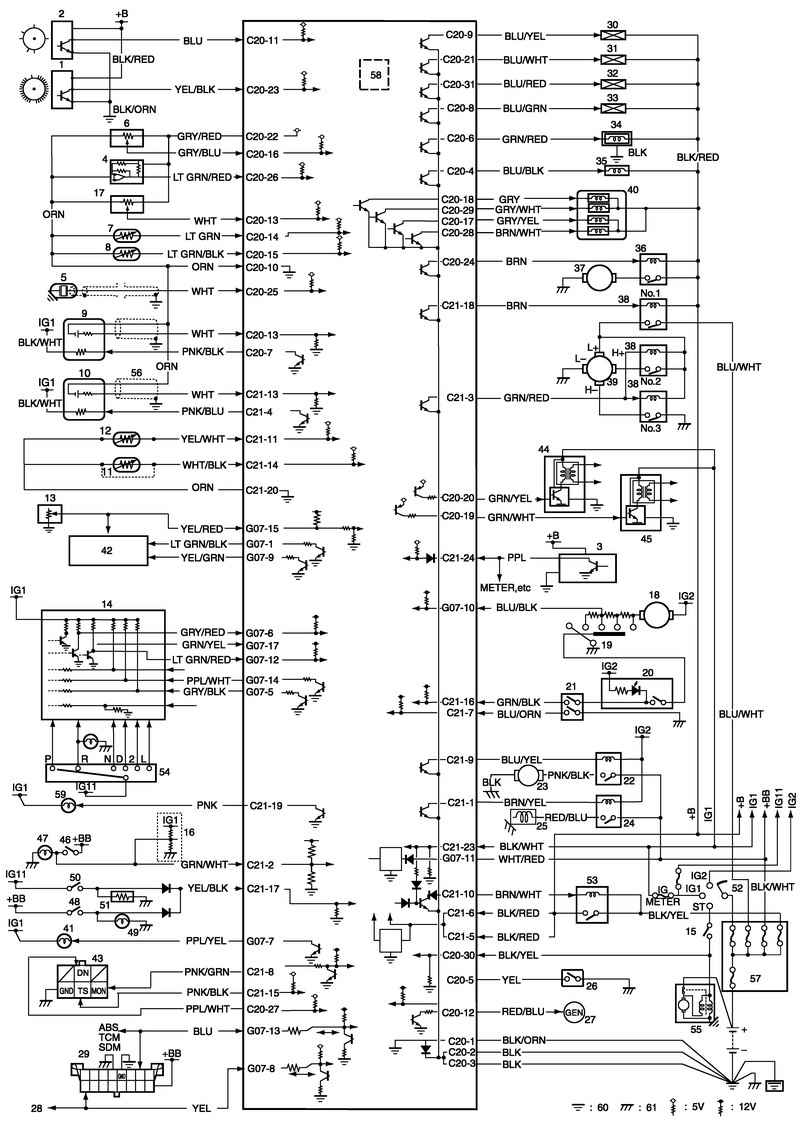

Рис. 2.271. Принципиальная схема системы управления
