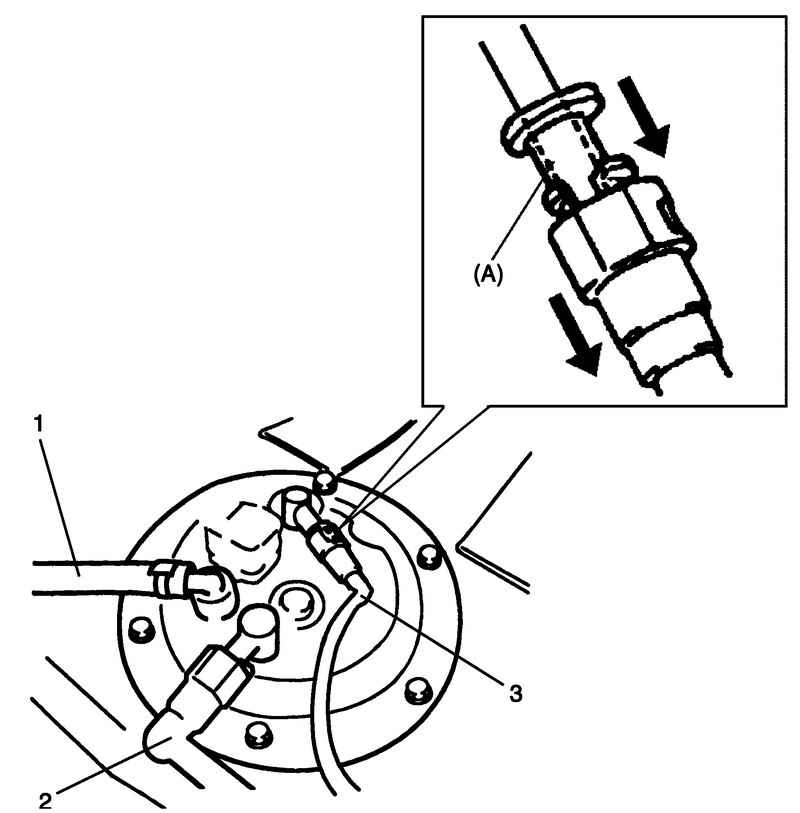

Рис. 2.254. Снятие клапана отсечки топлива, подающего топливопровода 2 и трубки возврата топлива в бак
Отсоедините шланг клапана отсечки топлива 1, подающий топливопровод 2 и трубку возврата топлива в бак 3 от топливного насоса (рис. 2.254). При отсоединении муфты трубки подачи топлива 2 и трубки возврата топлива в бак 3 от топливного насоса, сначала разблокируйте муфту специальным инструментом, вставив его между трубкой и замком муфты.

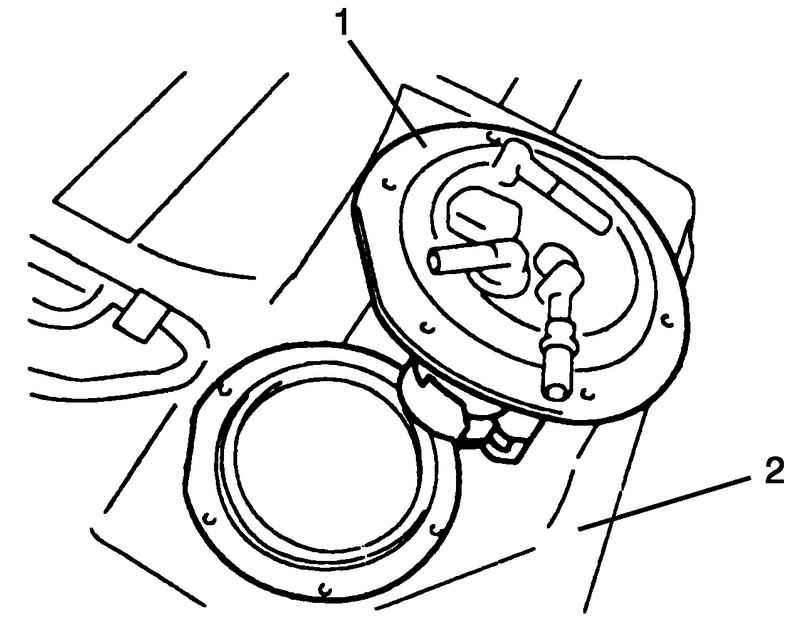

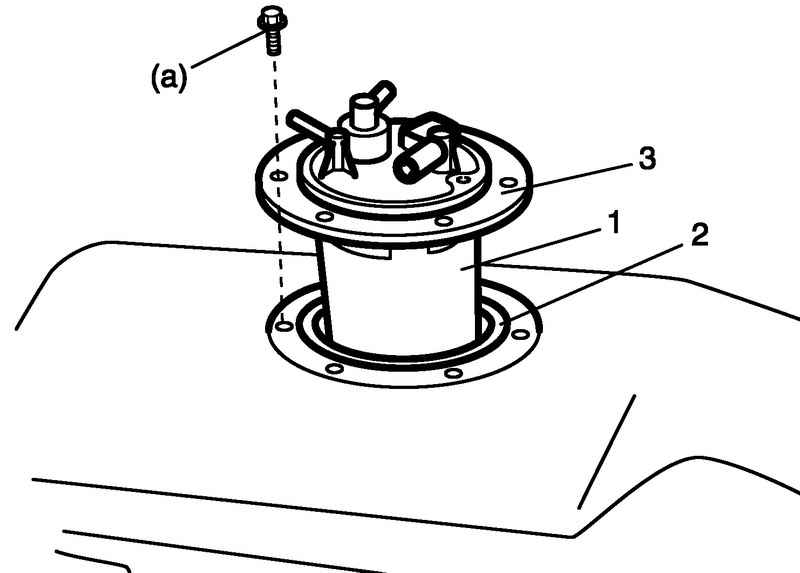

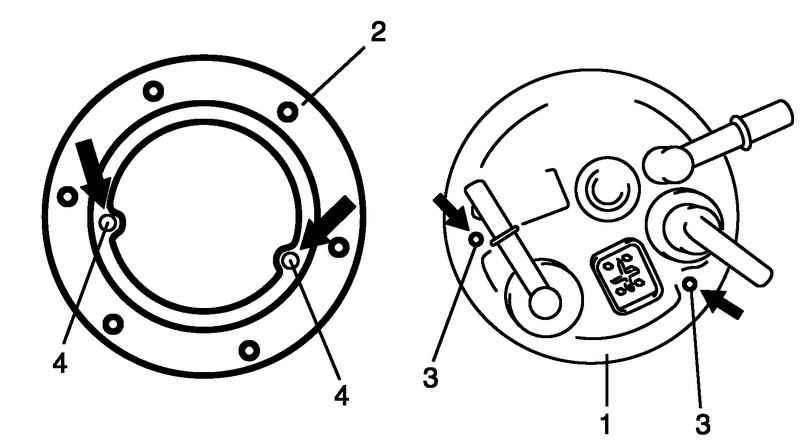

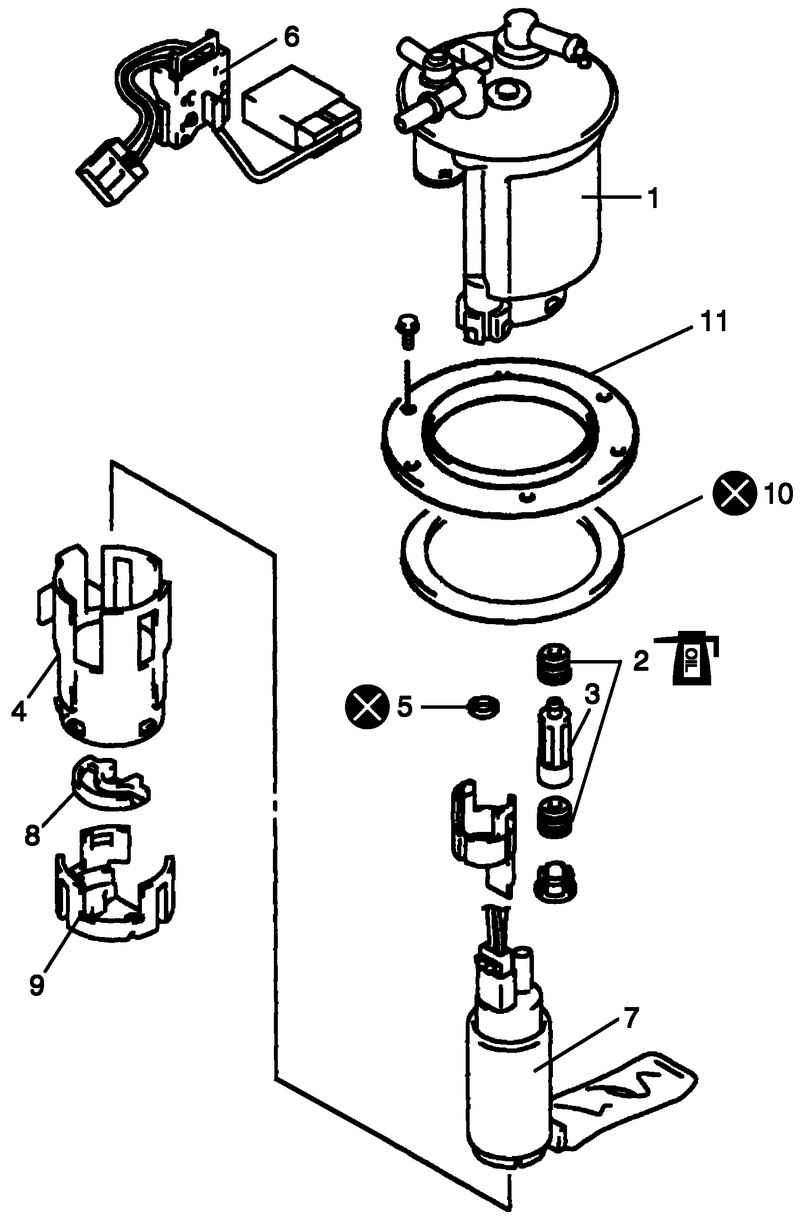

Установите новую прокладку 2 и топливный насос в сборе 1 с пластиной 3 в топливный бак (рис. 2.257).
Момент затяжки болта топливного насоса (a): 10 Н·м.

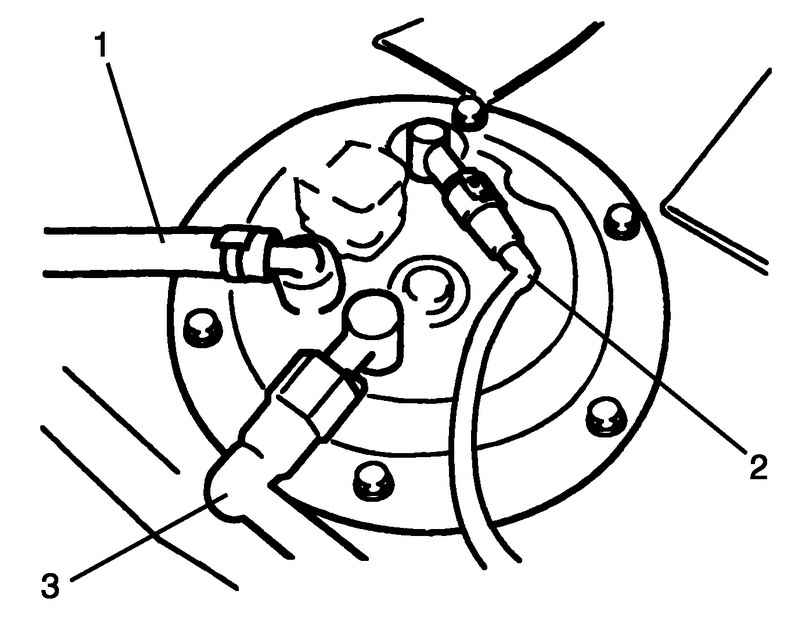

Рис. 2.258. Подключение клапана отсечки топлива, подающего топливопровода 2 и трубки возврата топлива в бак
Подключите шланг клапана отсечки топлива 1, трубку возврата топлива в бак 2 (соединение трубок) и подающий топливопровод 3 (соединение трубок) к топливному насосу (рис. 2.258).
ВНИМАНИЕ
При соединении муфты очистите наружные поверхности трубки, на которых будет установлена муфта, вставьте муфту в трубку до щелчка замка муфты и проверьте надежность соединения, в противном случае, в этом месте может быть утечка.
