Сузуки Лиана. Работа с домкратом



Сузуки Лиана. Работа с домкратом

ПРИМЕЧАНИЕ
Первым вынимайте домкрат, затем другие инструменты; укладку ведите в обратной очереди. Перрд укладкой убедитесь, что домкрат сложен до конца.

Установите автомобиль на ровной твёрдой поверхности.

1.6.44 Работа с домкратом Suzuki Liana

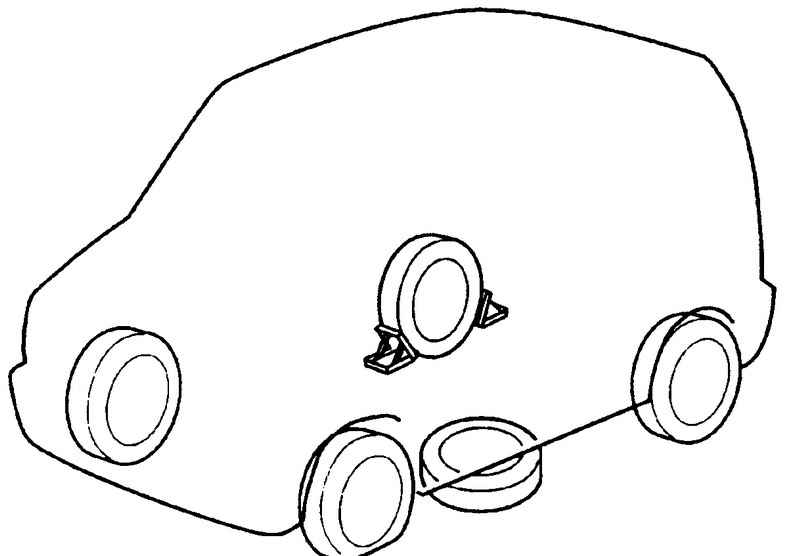

Рис. 1.249. Установка фиксирующего башмака


Затяните ручной тормоз и установите рычаг переключения в положение «Р» при автоматической коробке передач или «R» (задний ход) при ручной коробке. Подставьте башмаки сзади и спереди колеса другой стороны, расположенного диагонально от поднимаемого (рис. 1.249).
Включите аварийную сигнализацию, если Автомобиль стоит вблизи потока движения.
Поставьте домкрат и поднимите его, вращая рукоятку по часовой стрелке, пока прорезь головки не охватит ребро кузова между двумя метками.

1.6.44 Работа с домкратом Suzuki Liana

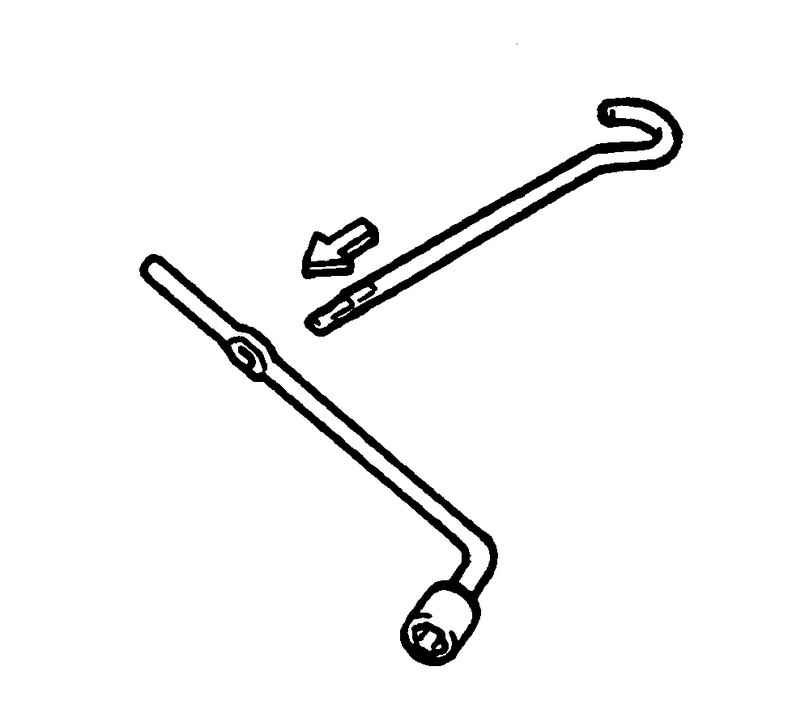

Рис. 1.250. Сборка приспособления для отворачивания колесных болтов



1.6.44 Работа с домкратом Suzuki Liana

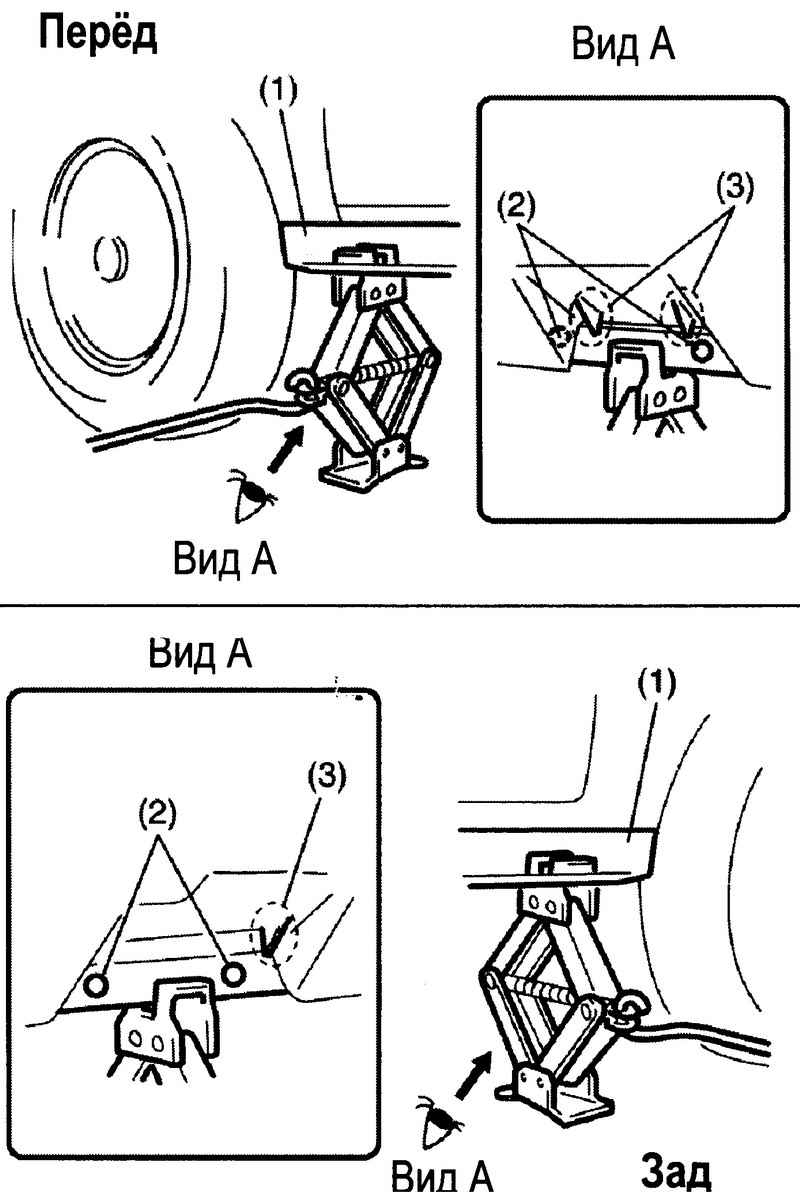

Рис. 1.251. Установка домкрата (автомобиль накладками порогов)



ПРИМЕЧАНИЕ
Если низ кузова имеет накладку, она закроет метки-выступы. Для нахождения правильного места для домкрата накладка имеет метки-ребрышки (см. рис 1.251). Не упирайте домкрат в накладку.

Продолжайте поднимать домкрат медленно и равномерно, пока колесо не оторвется от земли. Не поднимай те автомобиль больше чем нужно.

ВНИМАНИЕ
Используйте домкрат только для смены колёс.
Не поднимайте автомобиль на наклонной поверхности.
Не поднимайте автомобиль в других точках, кроме отмеченных на кузове вблизи колес.

1.6.44 Работа с домкратом Suzuki Liana

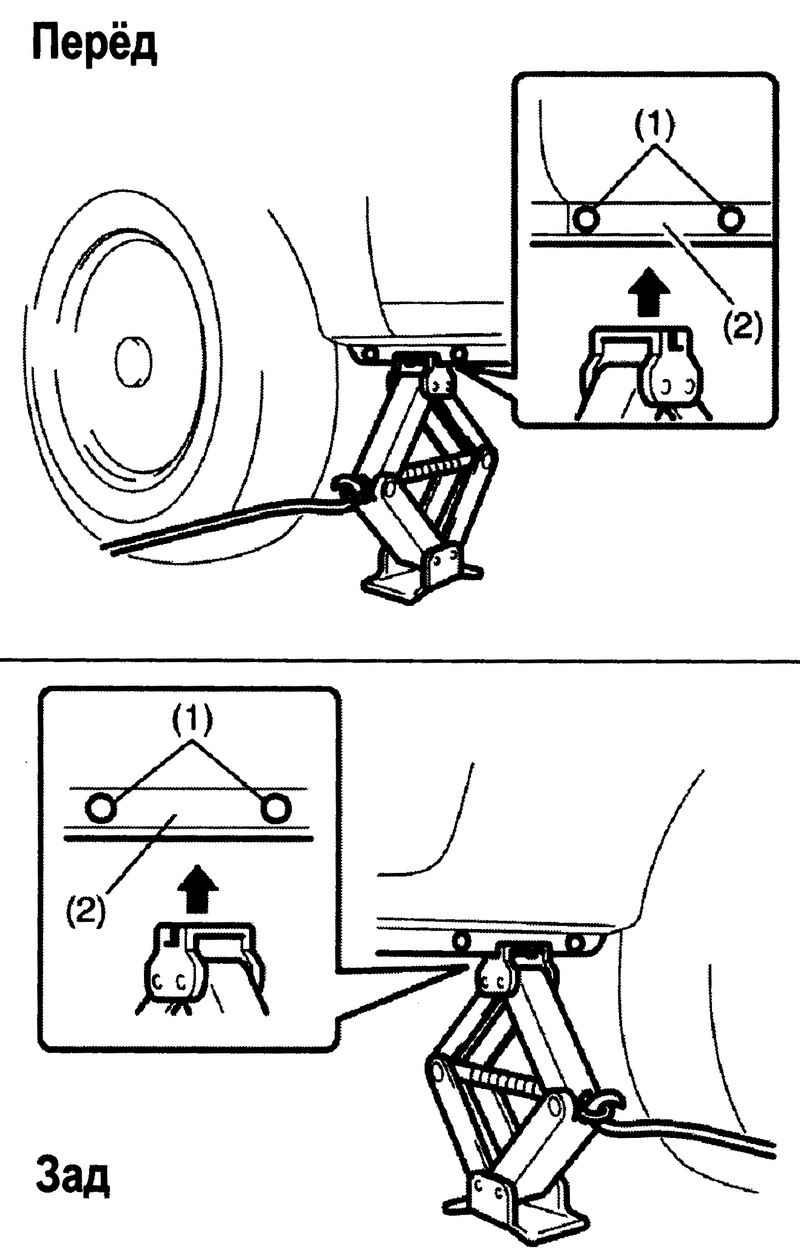

Рис. 1.252. Установка домкрата (автомобиль без накладок порогов)



Домкрат должен подняться как минимум на 51 мм перед касанием кузова. Нагружение домкрата, не поднявшегося вхолостую не менее 51 мм от сложенного положения, может привести к его поломке.
Никогда не подлезайте под автомобиль, когда он поддомкрачен. Никогда не заводите двигатель, когда автомобиль стоит на домкрате, и не разрешайте людям оставаться в это время в автомобиле.

1.6.44 Работа с домкратом Suzuki Liana

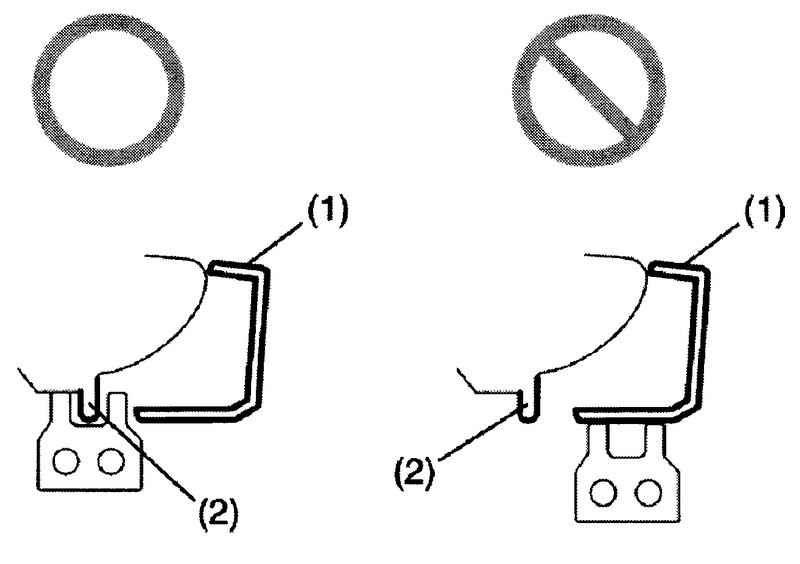

Рис. 1.253. Схема установки домкрата: 1 – накладка; 2 – ребро кузова



Не упирайте домкрат в накладку порога кузова: она не рассчитана на такую нагрузку и может сломаться. Автомобиль может при таком подъеме также свалиться с домкрата и причинить присутствующим тяжелые травмы.

ВНИМАНИЕ
Не наступайте на накладку порога кузова: она может сломаться.
