1.4.4 Ручное управление отоплением и кондиционером Suzuki Liana

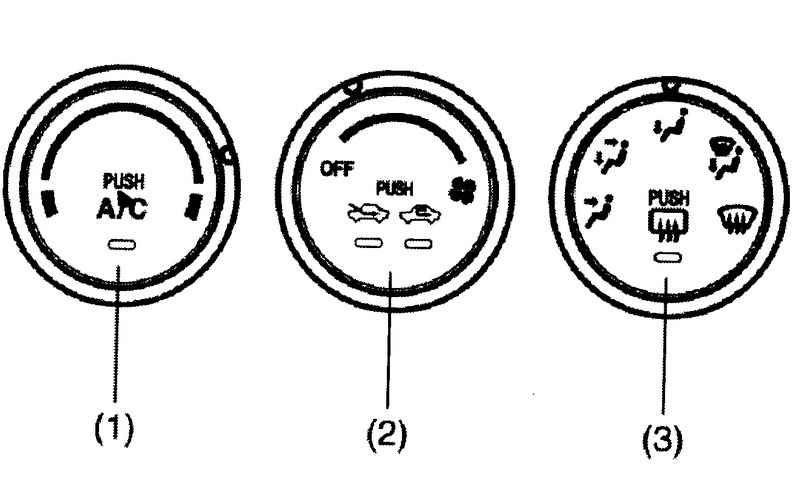

Рис. 1.101. Регулятор температуры/ Включатель кондиционера



Поворотом кнопки выбирается желаемая температура. Нажатием этой же кнопки включается – выключается кондиционер. При включении загорается индикатор, после повторного нажатия для выключения индикатор гаснет.

Регулятор скорости вентилятора/ Селектор забора воздуха 2
Поворотом кнопки включается вентилятор и устанавливается скорость его работы, нажа тием же выбирается один из следующих режи мов забора воздуха.

Свежий воздух
При включении этого режима загорается индикатор (а) и начинается забор наружного воздуха.

Рециркуляция воздуха
При включении этого режима загорается индикатор (b), доступ наружного воздуха перекрывается и в салоне начинает циркулировать внутренний воздух. Режим удобен при движении в пыльном или загазованном воздухе (например, в тоннелях), а также при желании быстро понизить температуру воздуха в салоне.
Один режим сменяется другим после каждого нажатия кнопки селектора.

Селектор функций 3

1.4.4 Ручное управление отоплением и кондиционером Suzuki Liana

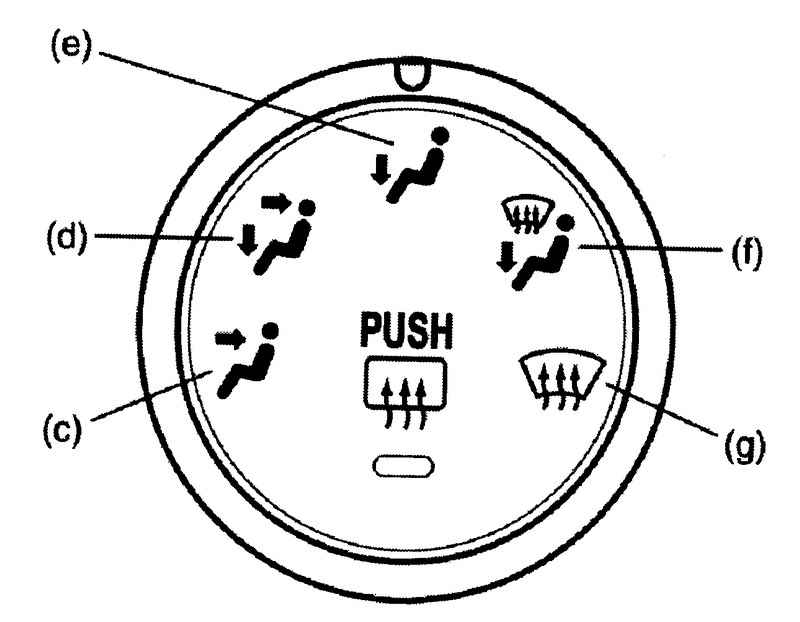

Рис. 1.102. Селектор функций



Этот регулятор служит для выбора одной из следующих функций.

Вентиляция (с)
Подогретый воздух выходит из центральных и боковых сопел.

Двухслойная подача (d)
Подогретый воздух подается из нижних сопел, а более прохладный – из центральных и боковых. Но если регулятор температуры 1 повернут до конца в положение «холодно» или «горячо», температура воздуха в обоих слоях подачи одинакова.

Обогрев (е)
Подогретый воздух выходит из нижних сопел и боковых сопел, а также не-много из сопел, предотвращающих запотевание ветрового стекла и боковых стёкол.

Обогрев и устранение запотевания (f)
Подогретый воздух выходит из нижних сопел, сопел, предотвращающих запотевание ветрового стекла и боковых стёкол, а также из боковых сопел.

Устранение запотевания (д)
Подогретый воздух выходит из сопел, предотвращающих запотевание ветрового стекла и боковых стёкол, и из боковых сопел.

ПРИМЕЧАНИЕ
Когда селектором 3 выбирается одна из последних двух функций (1 или д), автоматически включается кондиционер и режим забора свежего воздуха. Но при морозной погоде кондиционер не включается.
