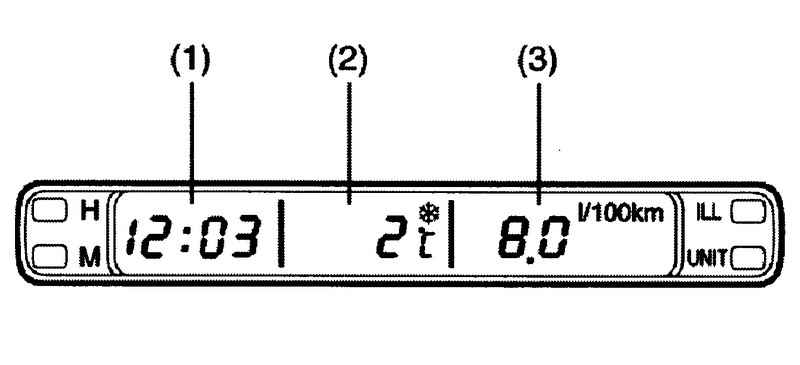

Сузуки Лиана. Информационный дисплей

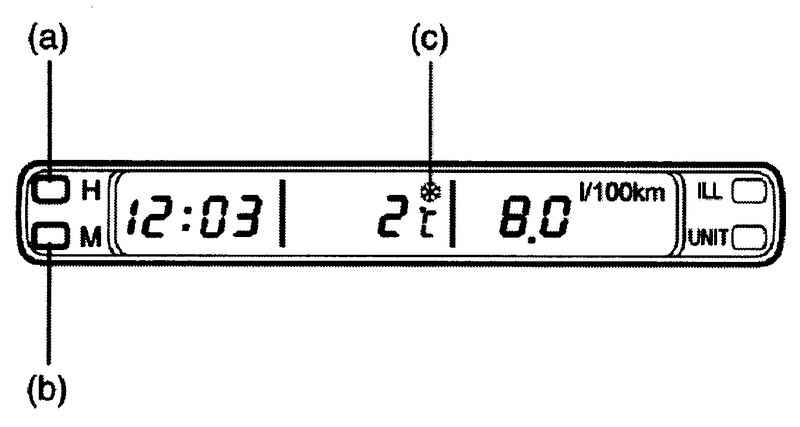

Рис. 1.47. Часы и указатель наружной температуры

При повернутом в положение «ON» или «АСС» ключе зажигания на дисплей выводятся показания времени.

Установка показания часов производится следующим образом.

Каждое нажатие на кнопку «Н» (а) увеличивает отображенные часы на 1. Для быстрой смены значений часов, нажмите кнопку дольше 1 с. и удерживайте ее. Минуты. Каждое нажатие на кнопку «М» (b) увеличивает отображенные минуты на 1. Для быстрой смены значений минут, нажмите кнопку дольше 1 с. и удерживайте ее.

При повернутом в положение «ON» или «АСС» ключе зажигания на дисплей выводятся показания наружной температуры. Если наружная температура ниже нуля на дисплее выводится значок (с).

ПРИМЕЧАНИЕ Во время остановки и движения с малой скоростью показания температуры не соответствуют её действитель-номузначению.

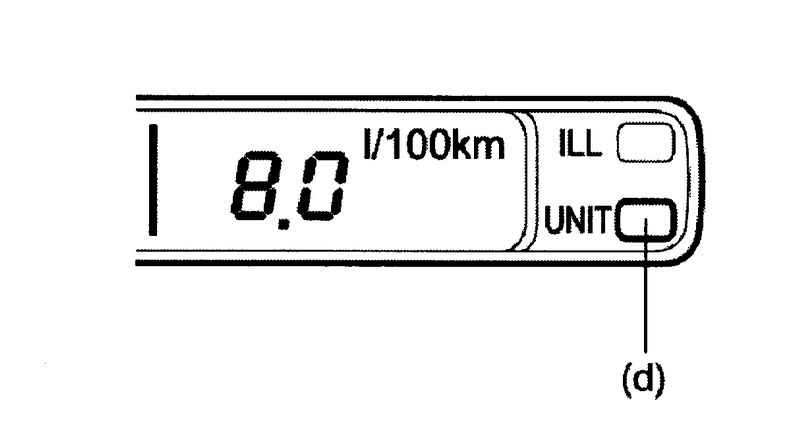

Рис. 1.48. Показания мгновенного потребления топлива

Во время движения автомобиля на дисплее показывается мгновенное потребление топлива. По желанию эта функция дисплея может быть отключена.

ПРИМЕЧАНИЕ Во время остановки на дисплее будет показано «––.–».

Можно изменить единицы измерения мгновенного потребления топлива, а также отключить эту часть дисплея. чтобы изменить единицы измерения мгновенного потребления топлива выполните следующие действия:

– нажмите кнопку (d) «Unit» и удерживайте в течение 2х секунд или более. Показанные на дисплее единицы измерения мгновенного потребления топлива замигают. Когда значение мгновенного потребления топлива отключится на дисплее появится «––.–»;

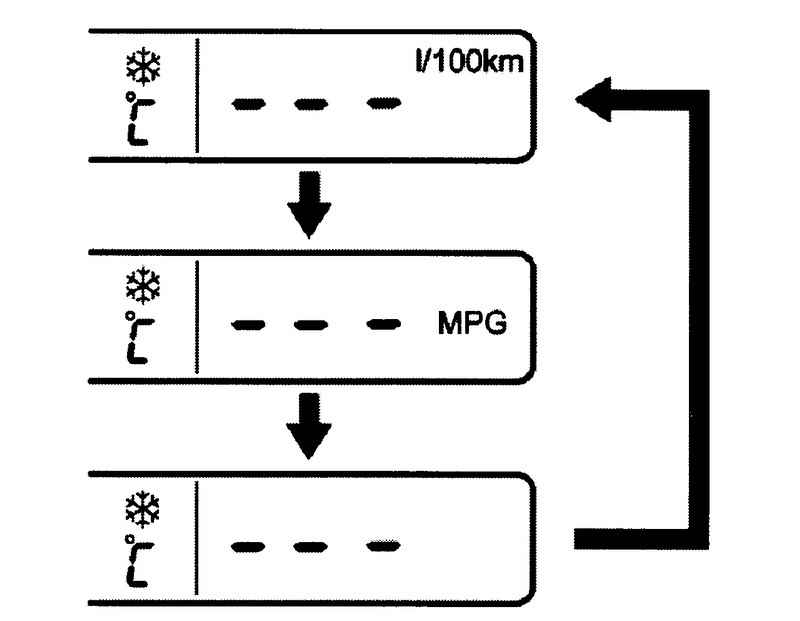

Рис. 1.49. Схема изменения показаний единиц измерения

– нажмите и сразу отпустите кнопку (d) «Unit» чтобы изменить единицы измерения мгновенного потребления топлива как показано на рисунке 1.49;

– нажмите кнопку (d) «Unit» и удерживайте в течение 2х секунд или более. Показанные на дисплее единицы измерения мгновенного потребления топлива прекратят мигать, прочерки «– –.–» погаснут и дисплей отключится. Если кнопка (d) «Unit» не будет нажиматься в течение 8 с, то показанные на дисплее единицы измерения мгновенного потребления топлива прекратят мигать автоматически, прочерки «– –.–» погаснут и дисплей отключится.

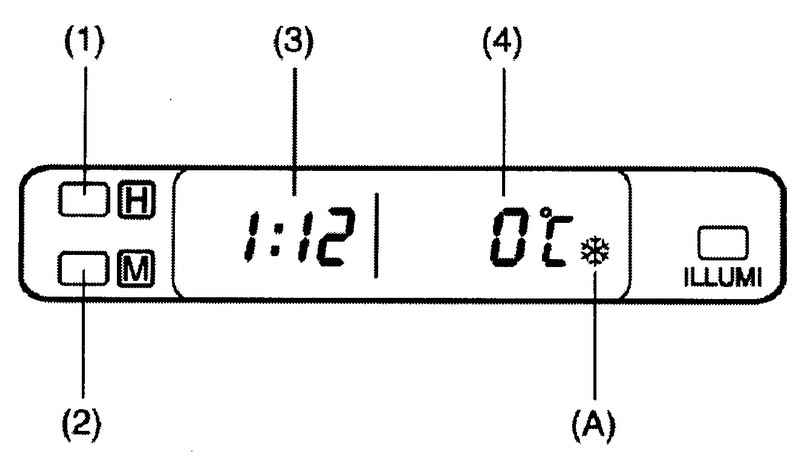

Рис. 1.50. Информационный дисплей (тип В): 1 – кнопка «Н»; 2 – кнопка «Н»; 3 – часы

ПРИМЕЧАНИЕ Информационный дисплей переключится в первоначально установленный при производстве режим после отсоединения и последующего подсоединения отрицательной клеммы аккумуляторной батареи (рис. 1.50).

При повернутом в положение «ON» или «АСС» ключе зажигания на дисплей выводятся показания времени и наружной температуры.

Каждое нажатие на кнопку «Н» (а) увеличивает отображенные часы на 1. Для быстрой смены значений часов, нажмите кнопку дольше 1 с. и удерживайте ее.

Каждое нажатие на кнопку «М» (b) увеличивает отображенные минуты на 1. Для быстрой смены значений минут, нажмите кнопку дольше 1 с. и удерживайте ее.

Если наружная температура ниже нуля на дисплее выводится значок (А).

ПРИМЕЧАНИЕ Во время остановки и движения с малой скоростью показания температуры не соответствуют её действительному значению.

ПРИМЕЧАНИЕ Информационный дисплей переключится в первоначально установленный при производстве режим после отсоединения и последующего подсоединения отрицательной клеммы аккумуляторной батареи.
