Функция самодиагностики
Блок управления кузовной электроникой постоянно диагностирует состояние узлов и электрических цепей системы (в независимости от того, есть ли признаки неисправности или нет) и показывает результаты (предупреждение о наличии неисправности и КДН) на дисплее "Часы/Темп.", как показано ниже.
|

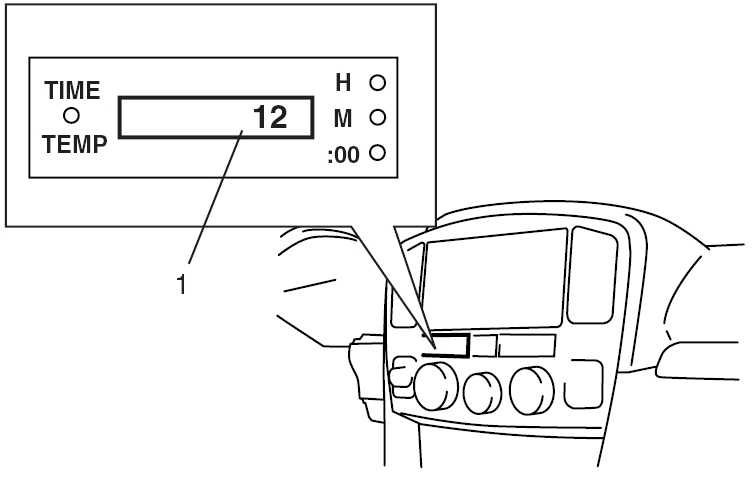

В случае обнаружения системой неисправности, дисплей "Часы/Темп." (1) начнет мигать и зона, в которой была обнаружена неисправность, будет занесена в память блока управления электроникой кузова. |
|
При заземлении диагностической клеммы (3) блока управления кузовной электроникой, зона неисправности будет отображаться на дисплее "Часы/Темп." (1) в виде кода КДН и период обновления кода составит 3 секунды (ниже показана таблица соответствия). |
|

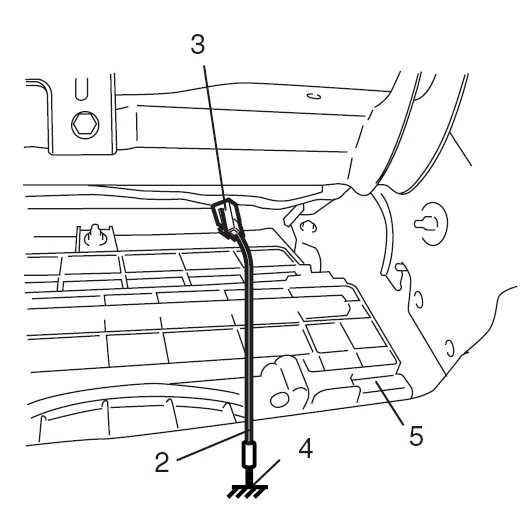

1 — дисплей"Часы/Темп." 2 — ремонтный провод 3 — диагностическая клемма 4 — "масса" корпуса 5 — фрагмент воздухозаборника |
|
Состояние системы |
Дисплей Часы/Темп |
||
|
Клемма диагностического коммутатора не заземлена |
Клемма диагностического коммутатора заземлена |
||
|
В настоящее время в исправном состоянии |
Ранее неисправностей не обнаружено |
Включен |
КДН 12 |
|
Ранее были обнаружены неисправности |
Включен |
История КДН |
|
|
В настоящее время в неисправном состоянии |
Ранее неисправностей не обнаружено |
Мигает |
Текущий КДН |
|
Ранее были обнаружены неисправности |
Мигает |
Текущий КДН и история КДН |
|
