Система бортовой диагностики (с функцией самодиагностики)
Модуль управления иммобилайзером и модули ECM/PCM обнаруживают неисправности, которые могут возникать на участке, включающем в себя следующие части при включенном зажигании.
Модули ECM/PCM:
- Код ECM/модуля управления иммобилайзером
- Последовательная цепь передачи данных
- ECM/PCM
Модуль управления иммобилайзером:
- Код передатчика
- Рамочная антенна
- Код ECM/модуля управления иммобилайзером
- Последовательная цепь передачи данных
- Модуль управления иммобилайзером
- Сигнал зажигания
Транспортное средство с диагностическим разъемом
|

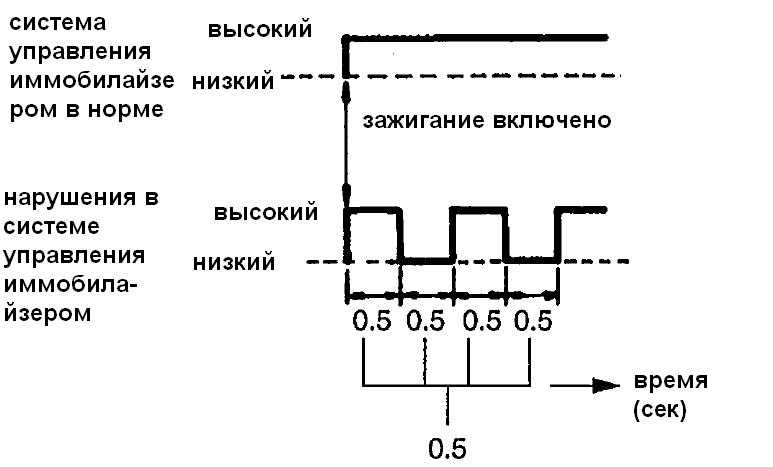

При незаземленной клемме переключателя диагностического разъема для ECM/PCM и включенном зажигании (но при остановленном двигателе) и независимо от состояния электронной системы впрыска топлива, лампа индикатора неисправностей мигает, если ECM/PCM определяет неисправности в системе управления иммобилайзером. |

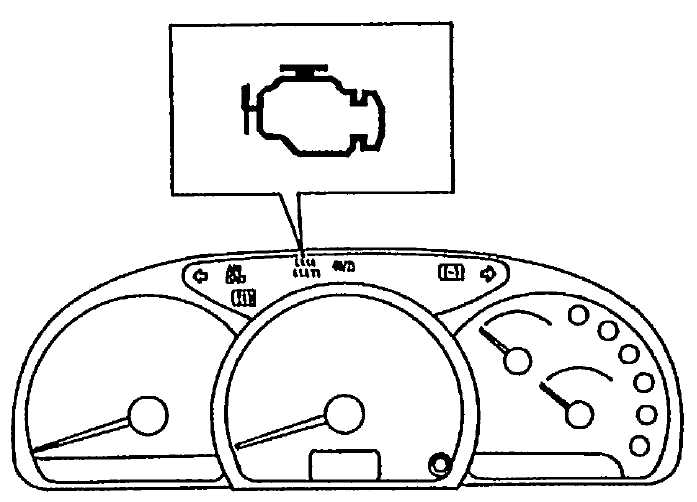

Лампа индикатора неисправностей горит: неисправности в системе управления иммобилайзером не обнаружены.
Лампа индикатора неисправностей мигает: модули ECM/PCM или модуль управления иммобилайзером выявили неисправности в системе управления иммобилайзером.
|
Как только зажигание включается, модули ECM/PCM и модуль управления иммобилайзером выявляют наличие неисправностей в системе управления иммобилайзером. После завершения диагностики лампа индикатора неисправностей продолжает гореть. Если диагностика выявляет какие-либо нарушения (результат “abnormal”), то лампа сразу же начинает мигать. А если диагностика не выявляет неисправностей (результат “normal”), то лампа продолжает гореть. Для данной диагностики требуется максимум 3 секунды. |
Транспортное средство без диагностического разъема
|
При включенном зажигании (но при остановленном двигателе), независимо от состояния электронной системы впрыска топлива, лампа индикатора неисправностей мигает, если ECM/PCM определяет неисправности в системе управления иммобилайзером. |

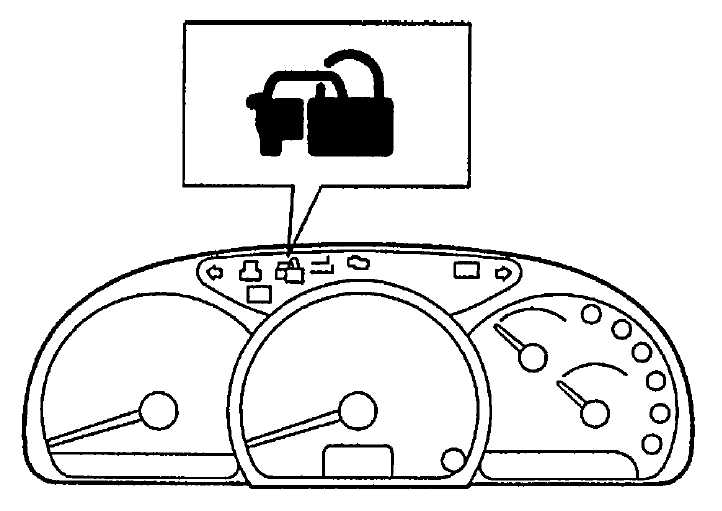

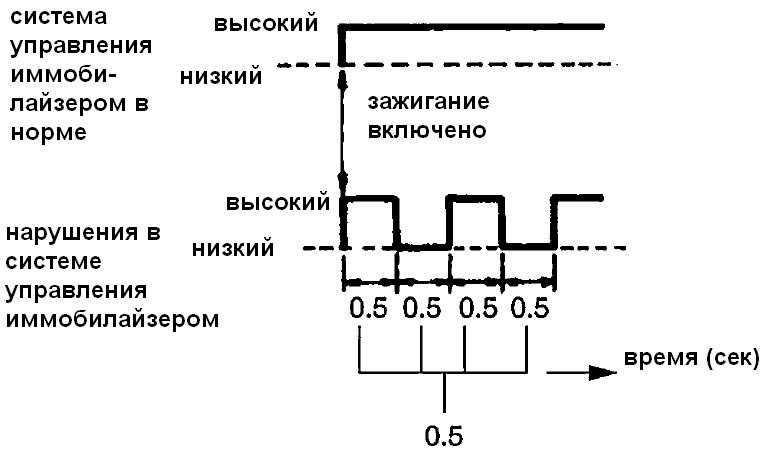

Лампа индикатора иммобилайзера горит: в системе управления иммобилайзером не выявлено неисправностей.
Лампа индикатора иммобилайзера мигает: модули ECM/PCM или модуль управления иммобилайзером выявили неисправности в системе управления иммобилайзером.
|
Как только зажигание включается, модули ECM/PCM и модуль управления иммобилайзером выявляют наличие неисправностей в системе управления иммобилайзером. После завершения диагностики лампа индикатора иммобилайзера продолжает гореть. Если диагностика выявляет какие-либо нарушения (результат “abnormal”), то лампа сразу же начинает мигать. А если диагностика не выявляет неисправностей (результат “normal”), то лампа продолжает гореть. Для данной диагностики требуется максимум 3 секунды. |
Когда модули ECM/PCM и модуль управления иммобилайзером выявляют неисправности на вышеназванных участках, в памяти модуля управления иммобилайзером сохраняется соответствующий диагностический код неисправностей (DTC).
Диагностические коды неисправностей, хранящиеся в памяти каждого контроллера (модули ECM/PCM и модуль управления иммобилайзером).
