Сузуки Гранд Витара. Система электропривода зеркал



Сузуки Гранд Витара. Система электропривода зеркал

Система электропривода зеркал

Проверка

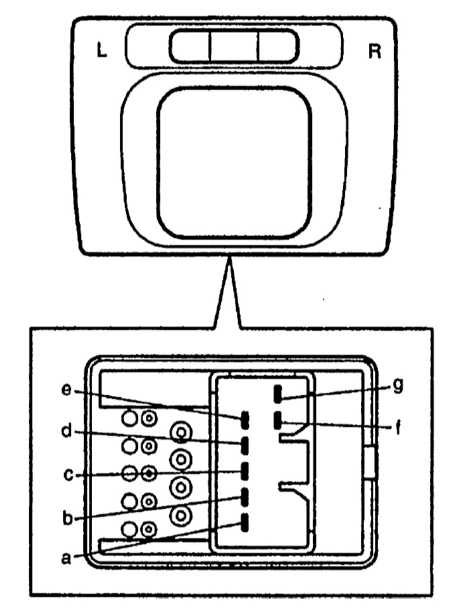

Переключатель регулировки зеркал

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Достаньте переключатель регулировки зеркал из приборного щитка.
39.3.7 Система электропривода зеркал Сузуки Гранд Витара

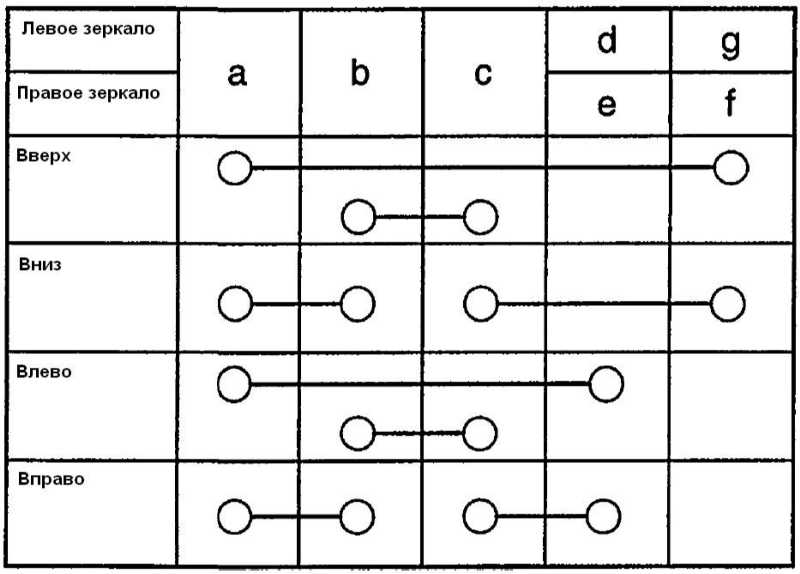

  1. Проверьте на неразрывность между клеммами в каждом положении переключателя.
39.3.7 Система электропривода зеркал Сузуки Гранд Витара

Исполнительный механизм боковых зеркал

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите декоративную накладку двери.

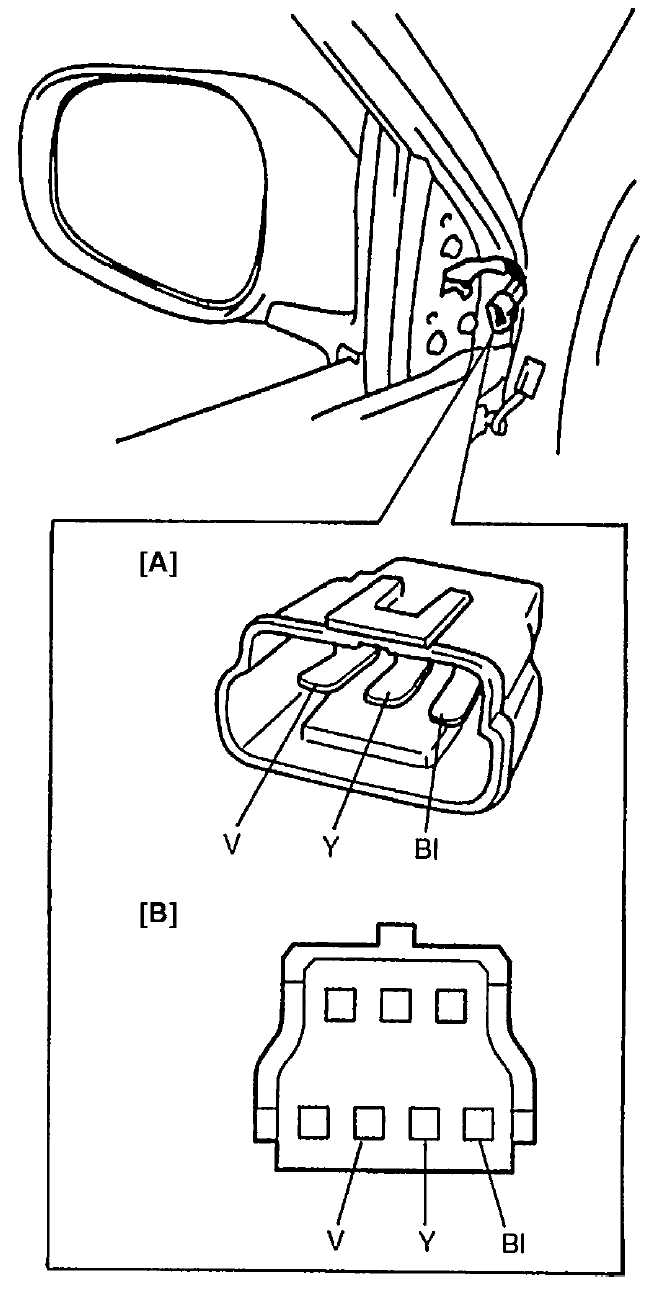

  2. Отсоедините разъем от электропривода зеркала.
39.3.7 Система электропривода зеркал Сузуки Гранд Витара

A — если обогреватель зеркал не оборудован
B — если обогреватель зеркал оборудован

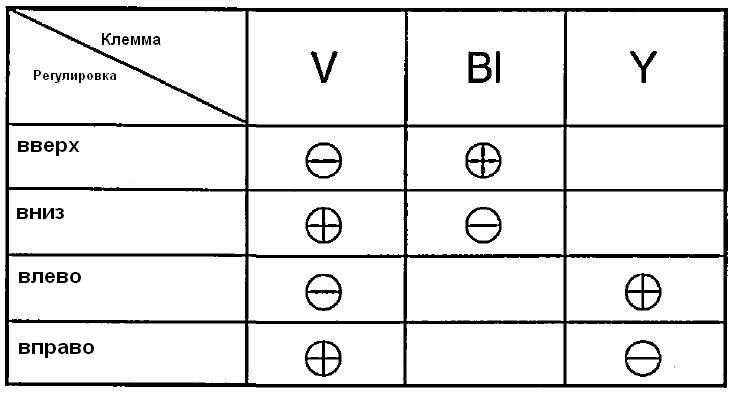

  1. Проверьте, что боковые зеркала работают правильно при подаче питания с АКБ на клеммы разъема.
  2. Подключите клеммы АКБ к клеммам электропривода боковых зеркал и проверьте работоспособность.
  3. Если регулировка зеркал не работает должным образом, как показано в таблице, то замените зеркало в сборе.

39.3.7 Система электропривода зеркал Сузуки Гранд Витара

При установке бокового зеркала будьте внимательны, не защемите проводку между дверью и зеркалом.
