Сузуки Гранд Витара. Насос стеклоомывателя

Насос стеклоомывателя

ПОРЯДОК ВЫПОЛНЕНИЯ

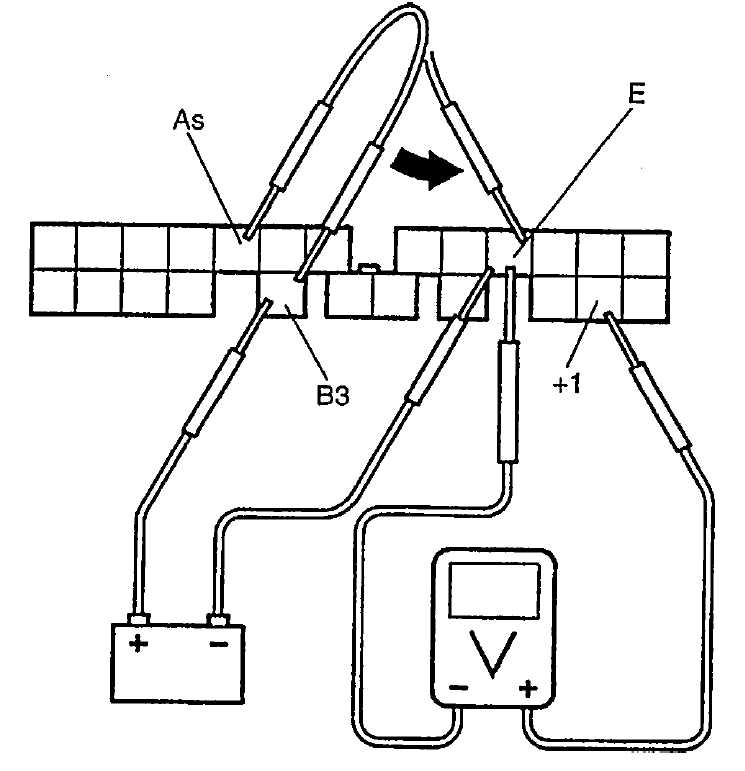

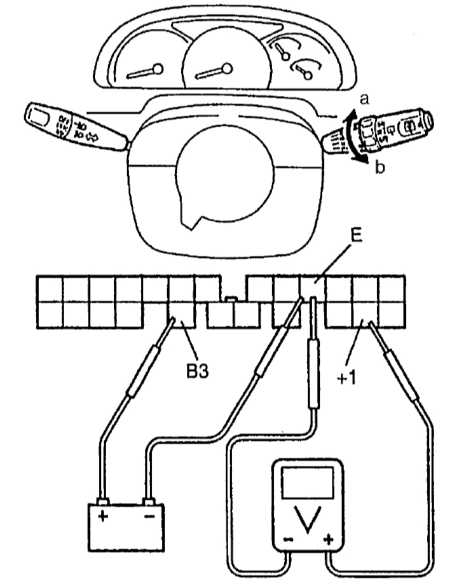

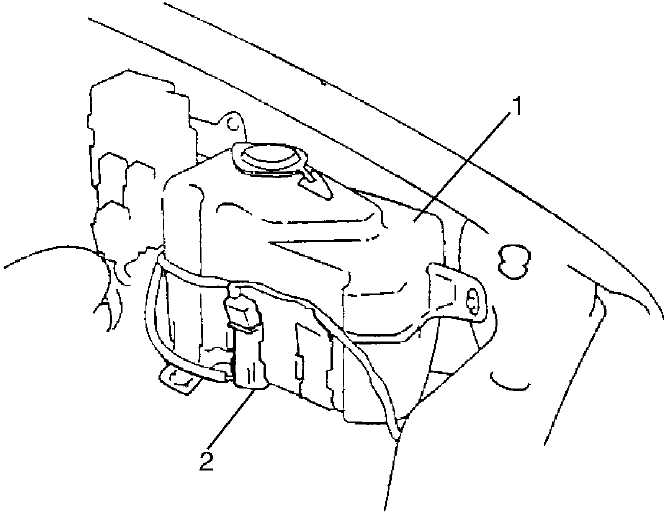

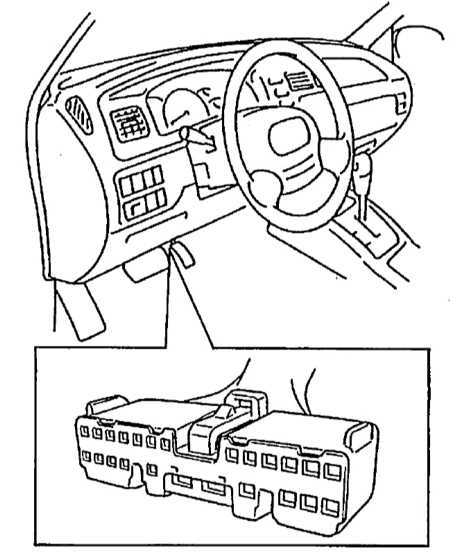

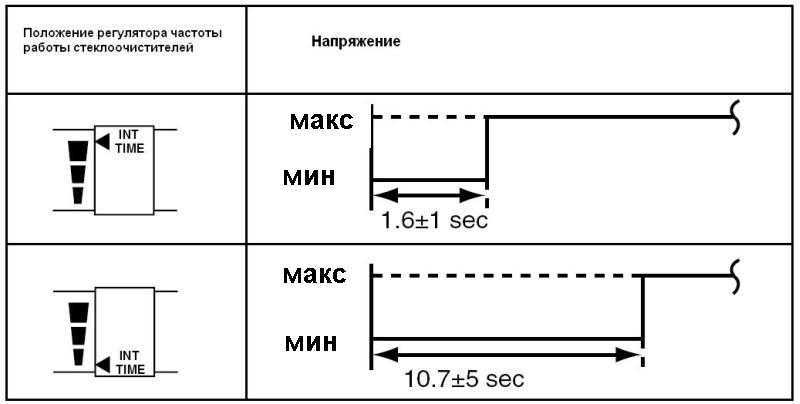

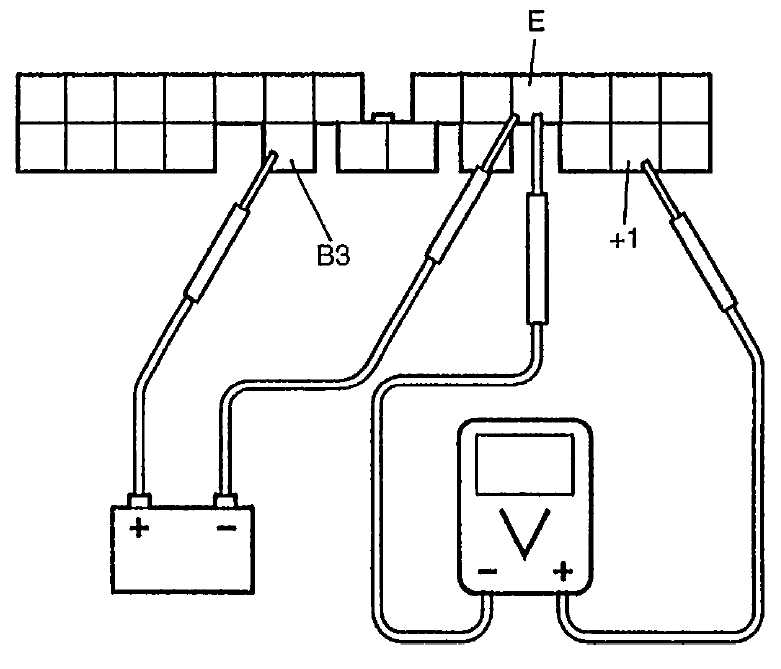

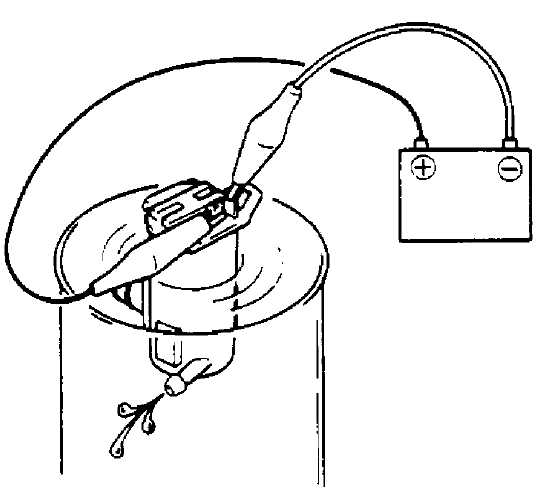

Подсоедините выводы батареи «+» и «-» к соответствующим клеммам насоса, чтобы проверить производительность насоса. Производительность насоса: больше, чем 1 л/мин. 1 — бачок стеклоомывателя Отсоедините «массу» от аккумуляторной батареи. Отсоедините разъем от комбинированного переключателя. Поставьте переключатель очистителя в положение «INT». Выставьте регулировку интенсивности в положение «FAST». Подключите положительный вывод батареи к клемме «В3» и отрицательный вывод к клемме «Е». Подсоедините положительный вывод вольтметра к клемме «+1» и отрицательный вывод к клемме «Е». Проверьте, чтобы вольтметр показывал уровень заряда батареи (10 – 14 В). a — низкая интенсивность b — высокая интенсивность Е — отрицательный вывод к клемме Соедините между собой клеммы «Аs» и «B3» с помощью соединительного провода. Затем подключите другой конец соединительного провода, подключенного к клемме «В3», к клемме «Е». Обратите внимание на падение напряжения до 0. В, сразу после подсоединения соединительного провода от клеммы «В3» к клемме «Е». Затем напряжение восстанавливается до напряжения заряда АКБ (10 – 14 В) в течение времени, указанного в таблице внизу.

Связанные операции стеклоомывателя

ПОРЯДОК ВЫПОЛНЕНИЯ

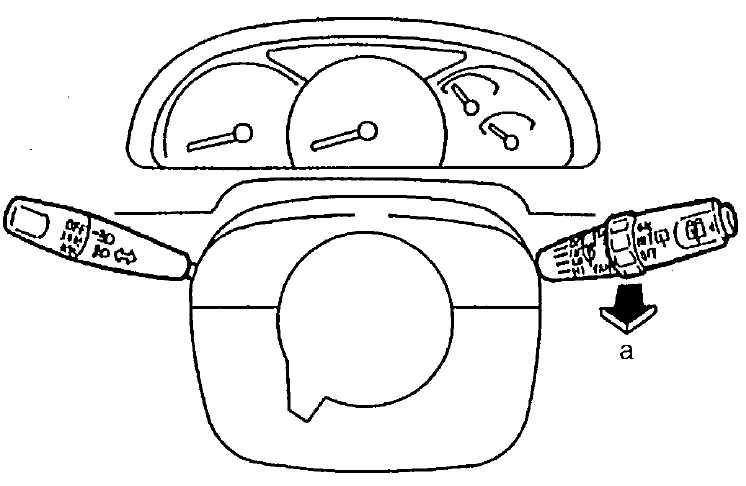

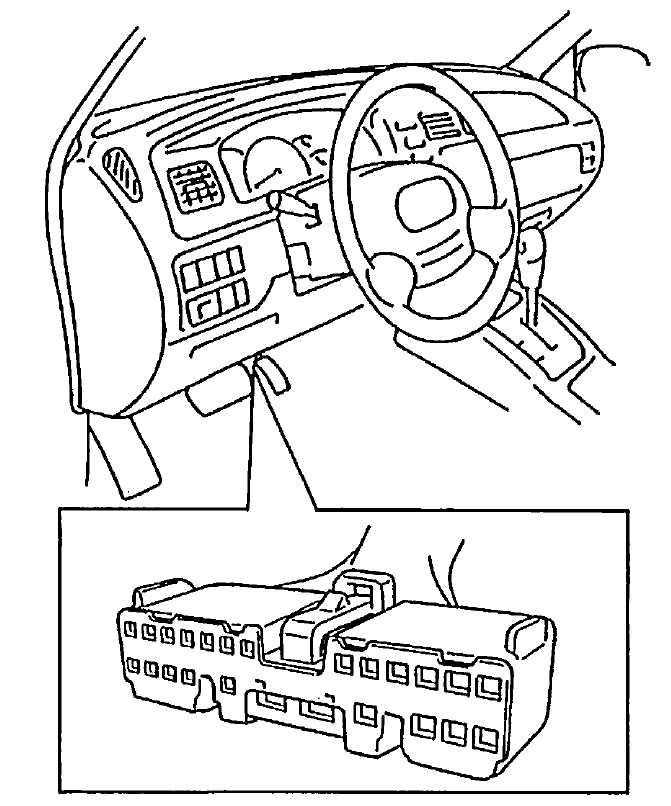

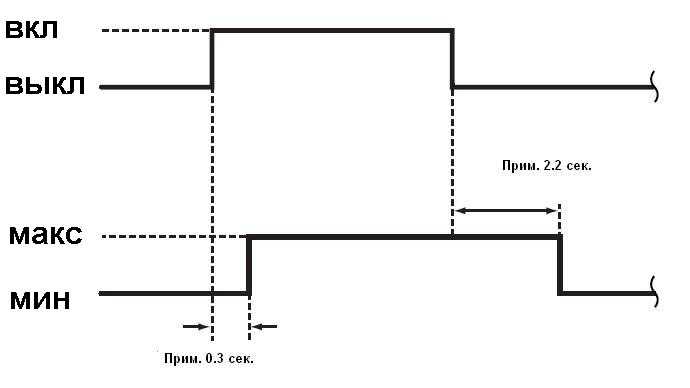

Отсоедините «массу» от аккумуляторной батареи. Отсоедините разъем от комбинированного переключателя. Удостоверьтесь, что переключатель режимов работы передних дворников находится в положении «выключено». Подключите положительный вывод батареи к клемме «В3» и отрицательный вывод к клемме «Е». Подсоедините положительный вывод вольтметра к клемме «+1» и отрицательный вывод к клемме «Е». Потяните переключатель режимов работы очистителя и проверьте, что напряжение меняется. а — стеклоомыватель включен
