Цветовые обозначения проводов
|
Символ |
Цвет провода |
|
|
B |
BLK |
Черный |
|
Bl |
BLU |
Синий |
|
Br |
BRN |
Коричневый |
|
G |
GRN |
Зеленый |
|
Gr |
GRY |
Серый |
|
Lbl |
LT BLU |
Голубой |
|
Lg |
LT GRN |
Светло зеленый |
|
O, Or |
ORN |
Оранжевый |
|
R |
RED |
Красный |
|
W |
WHT |
Белый |
|
Y |
YEL |
Желтый |
|
P |
PNK |
Розовый |
|
V |
PPL |
Фиолетовый |
Название цвета провода сокращено до трех или пяти букв от названия каждого цвета.
|

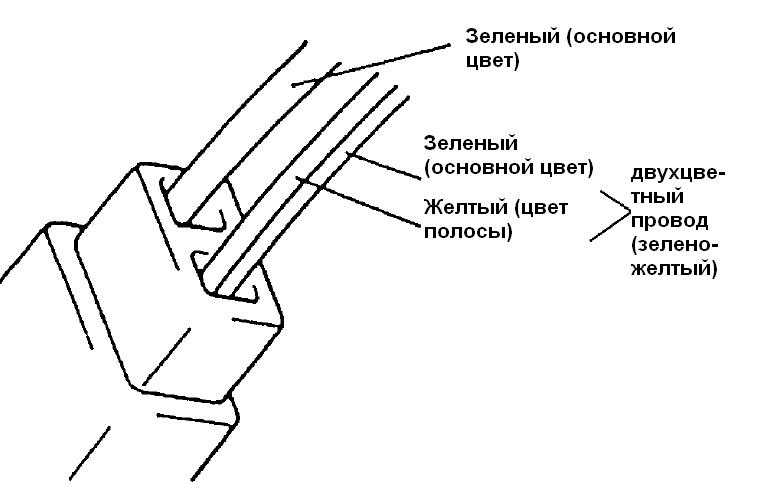

В автомобиле используются раскраска проводов двух типов. Первый – это одноцветный провод, а второй – это двухцветный (полосатый) провод. Для обозначения одноцветного провода используется только один цветовой символ (например «GRN»). Для обозначения двухцветного провода используются две цветовых символа (например «GRN/YEL»). Первый символ обозначает основной цвет провода («GRN» в предыдущем примере), а второй символ обозначает цвет полос («YEL» на предыдущем примере). |
