Сузуки Гранд Витара. Рычаг переключения передач



Сузуки Гранд Витара. Рычаг переключения передач

Рычаг переключения передач

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

33.3.2 Рычаг переключения передач Сузуки Гранд Витара

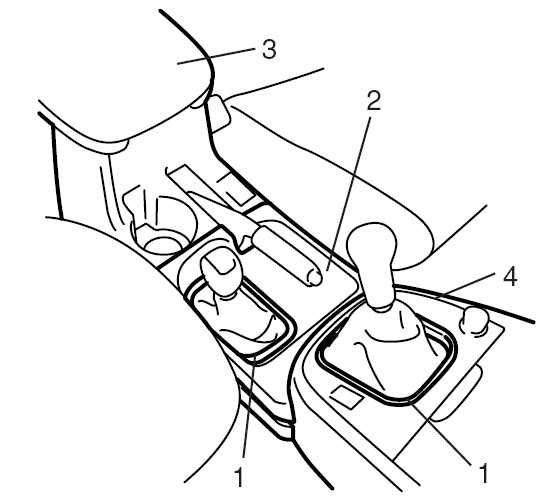

  1. Снимите крышки (1) с центральных консольных коробок.
  1. Снимите верхнюю крышку (2) задней центральной консольной коробки.
  2. Снимите 6 болтов, а затем заднюю центральную консольную коробку.
  3. Снимите крышку кожуха.
33.3.2 Рычаг переключения передач Сузуки Гранд Витара

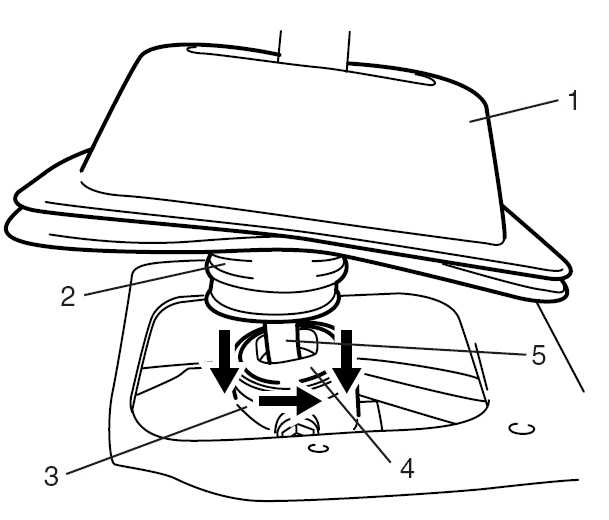

  1. Поднимите кожух №3, кожух №2 (1).
  1. Снимите зажим кожуха, а затем поднимите кожух №1 (2) с корпуса рычага переключения коробки передач (3).
  2. Пальцами надавите вниз крышку корпуса переключения передач (4), поверните ее против часовой стрелки и вытащите рычаг переключения передач (5).

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте нижнюю часть рычага переключения передач и установочный лист рычага на чрезмерный износ.
  2. Проверьте кожух на повреждения.
  3. При необходимости, замените или исправьте.
33.3.2 Рычаг переключения передач Сузуки Гранд Витара

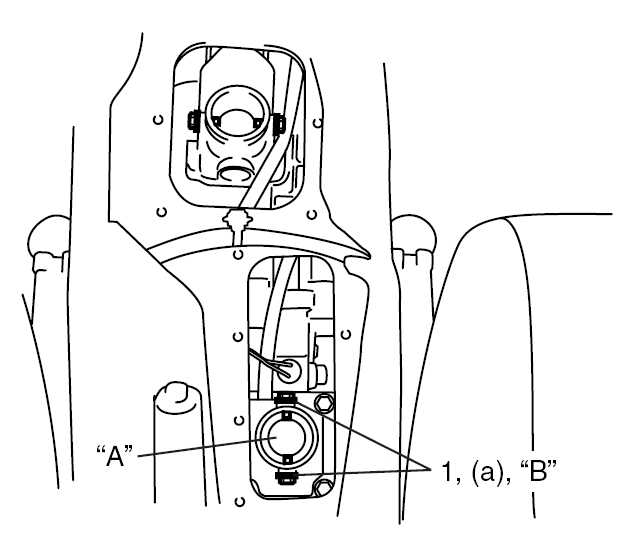

  1. Если установочные болты (1) рычага переключения заменяются или перетягиваются, затягивайте их до указанного значения момента затяжки.
  1. При замене установочных болтов (1) рычага переключения потребуется фиксатор резьбы для блокировки резьбы. “B”: фиксатор резьбы 99000-32110. Момент затяжки (a): 17 Н•м (1.7 кг-м, 12.5 фунтов-фут).
  2. Нанесите смазку на вращающиеся части и гнездо, затем установите рычаг переключения передач.  “A”: смазка 99000-25010.
33.3.2 Рычаг переключения передач Сузуки Гранд Витара

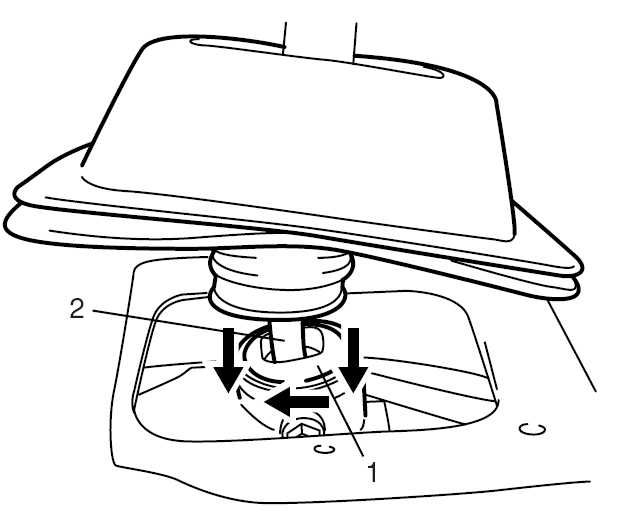

  1. Установите рычаг переключения передач (2) в корпус рычага.
  1. Нажав рукой вниз крышку корпуса рычага переключения передач (1), поверните ее (1) по часовой стрелке.
33.3.2 Рычаг переключения передач Сузуки Гранд Витара

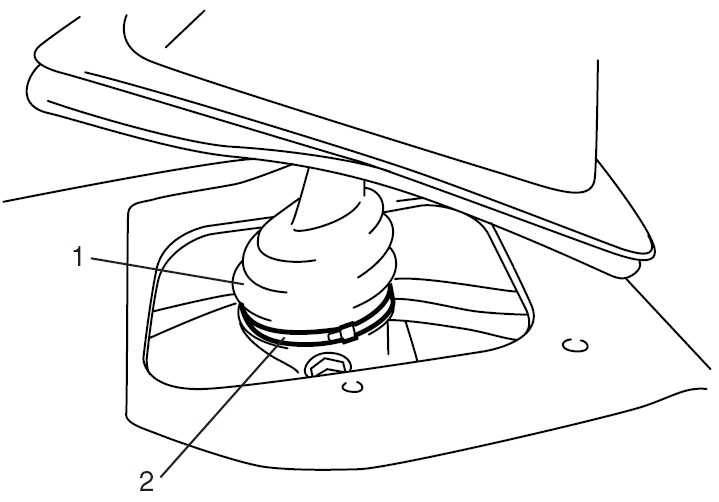

  1. Установите кожух №1 (1) изнутри салона и надежно закрепите его новым зажимом (2).
33.3.2 Рычаг переключения передач Сузуки Гранд Витара

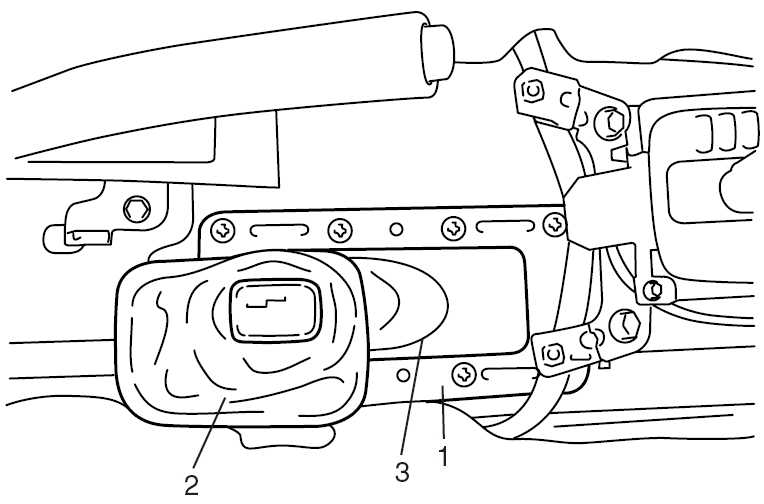

  1. Установите кожух №2 (2) с крышкой кожуха (3) и кронштейном консольной коробки (1).
  1. Установите консольную коробку.

Убедитесь, что расширяющийся конец кожуха №3 совместился с консольной коробкой.


33.3.2 Рычаг переключения передач Сузуки Гранд Витара

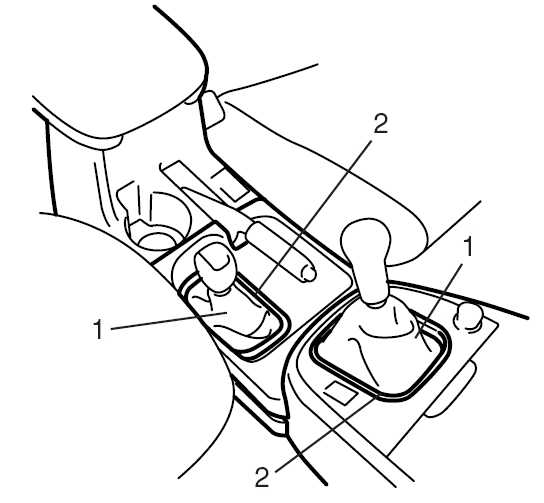

  1. Совместив кожух №3 (1) с крышками (2), установите крышки (2) на центральные консольные коробки. (a): 17 Н•м (1.7 кг-м, 12.5 фунтов-фут).
