Сузуки Гранд Витара. Сборка



Сузуки Гранд Витара. Сборка

Сборка

  • Не разрешается промывать, регулировать или разбирать амортизатор (диск муфты сцепления).
  • Новые подшипники без смазки были смазаны, когда поставлялись в качестве запасных частей. Не промывайте маслорастворителем и не смазывайте другим смазочным веществом.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте компоненты (см. Осмотр) и замените на новые при необходимости.
  2. Нанесите смазку (см. Стартер).
  3. Установите якорь на хомут.

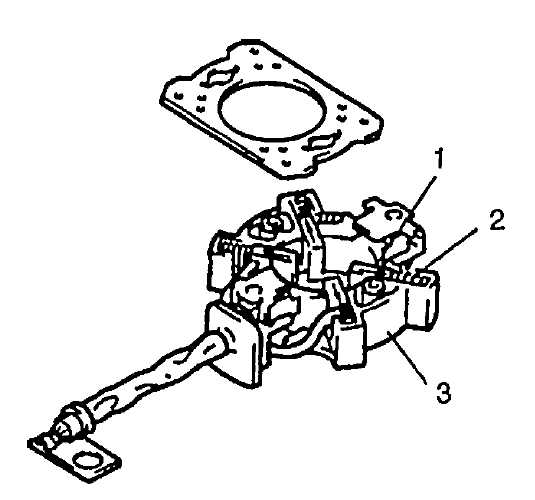

  4. Установите щетки и пружины щеток на щеткодержатель.
  5. Установите щеткодержатель на якорь, выдавливая 4 щетки наружу.
26.2.4 Сборка Сузуки Гранд Витара 1 — щетка
2 — пружина щетки
3 — щеткодержатель

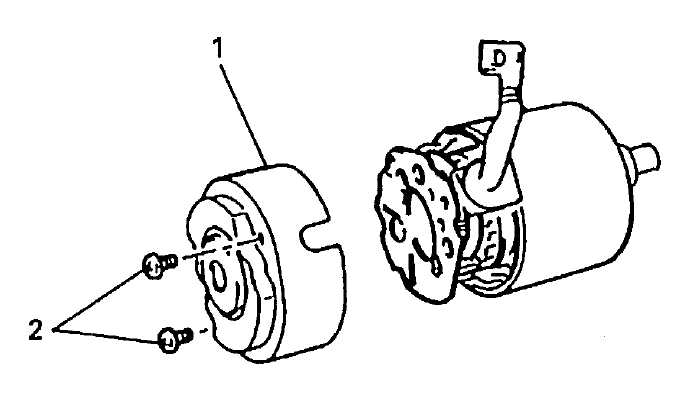

  1. Установите заднюю гильзу и затем колпачок задней скобы.
  2. Установите заднюю скобу.
  3. Затяните винты щеткодержателя.
26.2.4 Сборка Сузуки Гранд Витара 1 — задняя скоба
2 — винты щеткодержателя

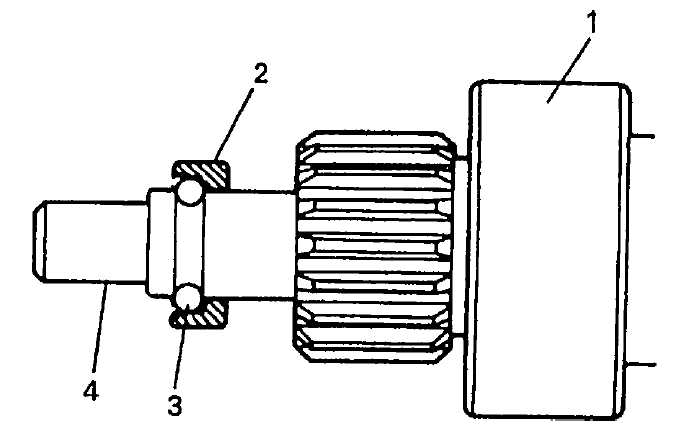

  1. Установите сборку обгонной муфты на вал -шестерню, обращая внимание на направление установки стопорного кольца шестеренки.
26.2.4 Сборка Сузуки Гранд Витара 1 — обгонная муфта
2 — стопорное кольцо шестеренки
3 — упорное кольцо
4 — вал-шестерня

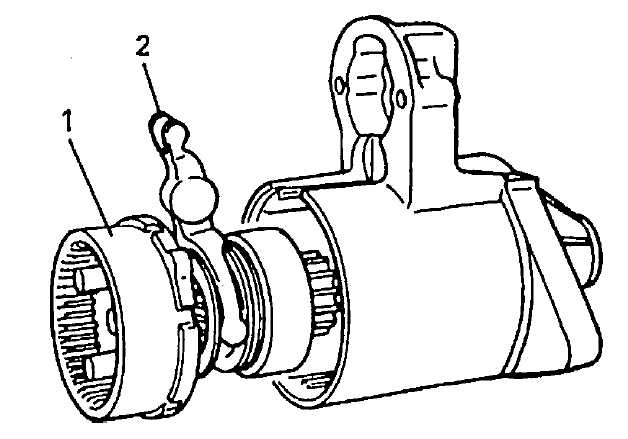

  1. Вставьте сборку вала в передний кожух, положение рычага.
26.2.4 Сборка Сузуки Гранд Витара 1 — сборка рычага
2 — рычаг

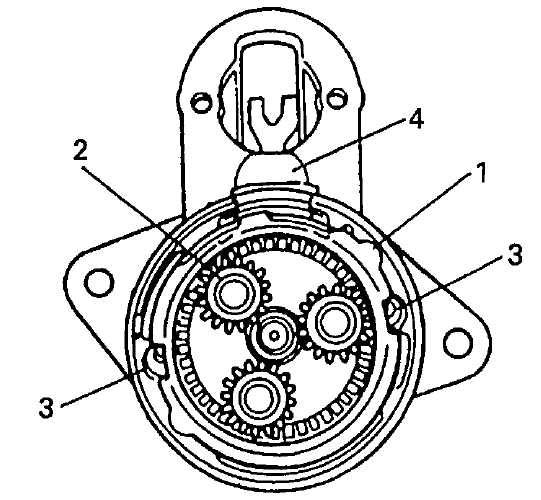

  1. Установите прокладку так, чтобы прорези в ней совместились с отверстиями для сквозных болтов в переднем кожухе.
  2. Установите пластину и резиновое уплотнение в передний кожух.
26.2.4 Сборка Сузуки Гранд Витара 1 — прокладка
2 — планетарная передача
3 — отверстие для болта
4 — резиновое уплотнение

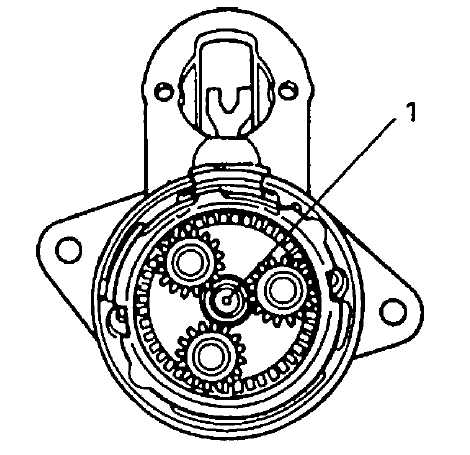

  1. Нанесите смазку на шарик и установите шарик в отверстие вала.
26.2.4 Сборка Сузуки Гранд Витара 1 — шарик

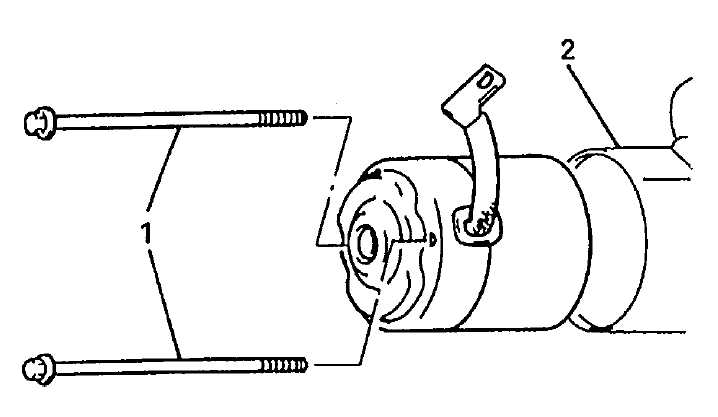

  1. Установите хомут, якорь, щеткодержатель и заднюю скобу в передний кожух, совместив отметки, нанесенные перед снятием.
  2. Затяните сквозные болты.
26.2.4 Сборка Сузуки Гранд Витара 1 — болты
2 — сборка редуктора

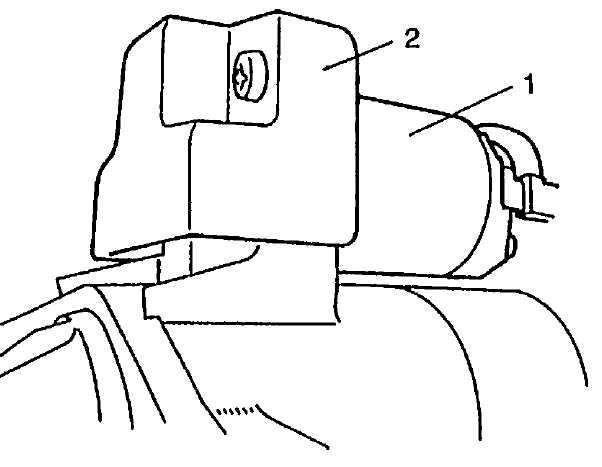

  1. Установите сборку электромагнитного переключателя и протектор (если есть). Подключите провод (к мотору) к выводу переключателя.
  2. После окончания сборки проведите Проверку работы.
26.2.4 Сборка Сузуки Гранд Витара 1 — электромагнитный переключатель
2 — протектор
