Сузуки Гранд Витара. Разбор



Сузуки Гранд Витара. Разбор

Разбор

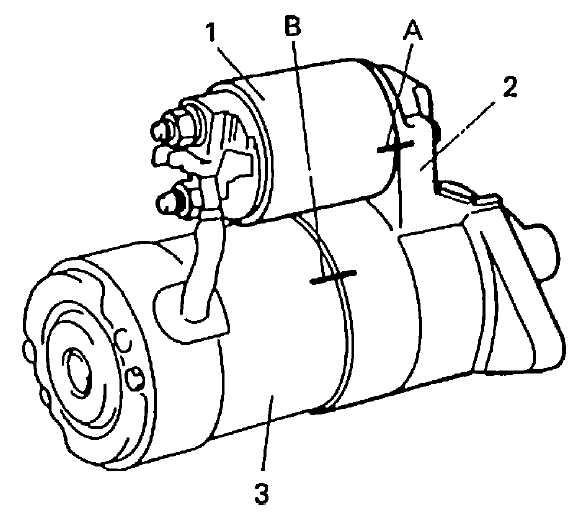

  • Перед разбором стартера, обязательно расположите отметки в тех местах (A и B), чтобы избежать возможных ошибок.
  • Не зажимайте хомут тисками и не бейте по нему молотком при ремонте.

26.2.3 Разбор Сузуки Гранд Витара 1 — электромагнитный переключатель
2 — передний кожух
3 — хомут

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите протектор (если есть) и электромагнитный переключатель.

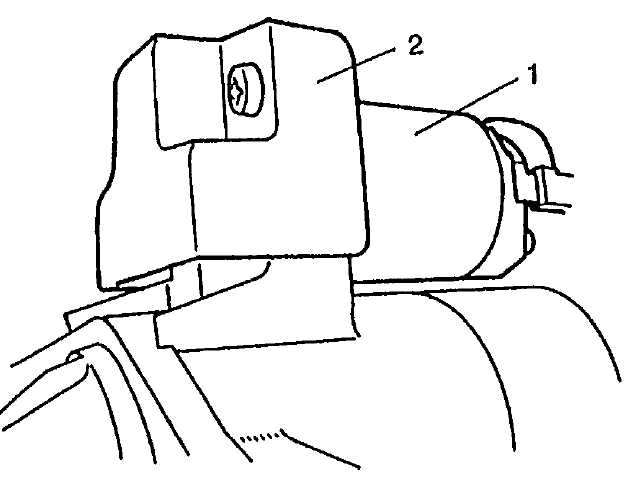

26.2.3 Разбор Сузуки Гранд Витара 1 — электромагнитный переключатель
2 — протектор

Не разбирайте этот переключатель. Если он неисправен, заменяйте его как сборку.

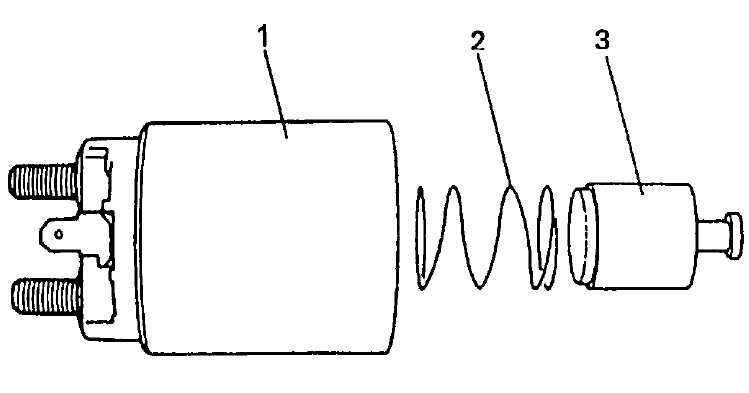

26.2.3 Разбор Сузуки Гранд Витара 1 — электромагнитный переключатель
2 — пружина
3 — поршень
  1. Снимите болты, затем отсоедините сборка редуктора от сборки стартера.

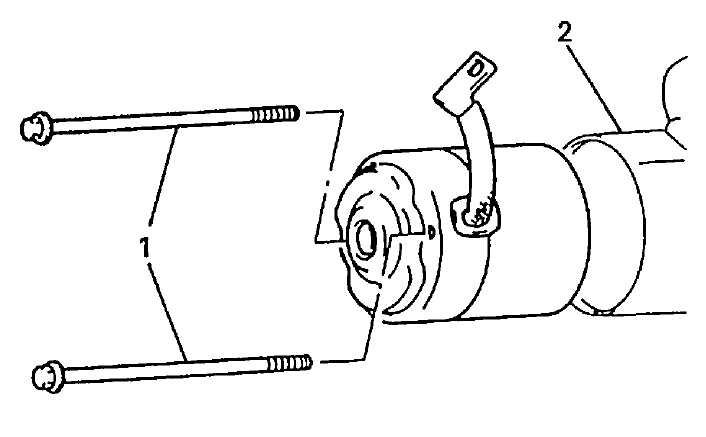

26.2.3 Разбор Сузуки Гранд Витара 1 — болты
2 — сборка редуктора
  1. Чтобы отремонтировать сборку редуктора, снимите прокладку и планетарные передачи.

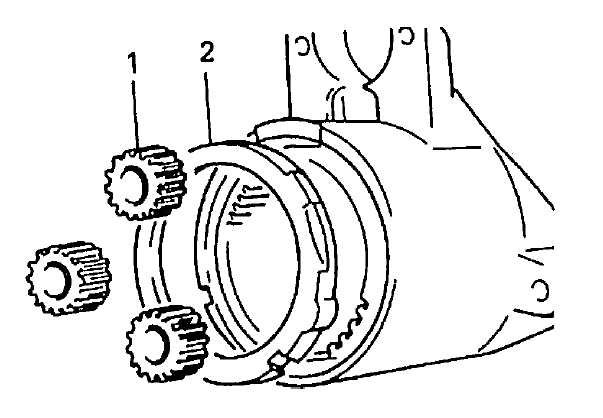

26.2.3 Разбор Сузуки Гранд Витара 1 — планетарная передача
2 — прокладка
  1. Снимите резиновое уплотнение и пластину.

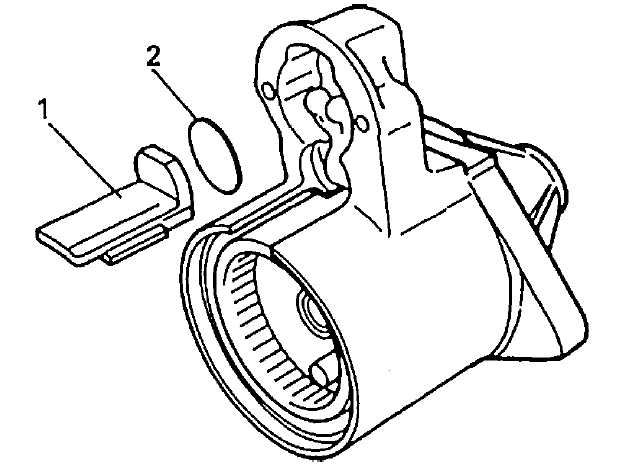

26.2.3 Разбор Сузуки Гранд Витара 1 — резиновое уплотнение
2 — пластина
  1. Снимите сборку рычага вместе с рычагом.

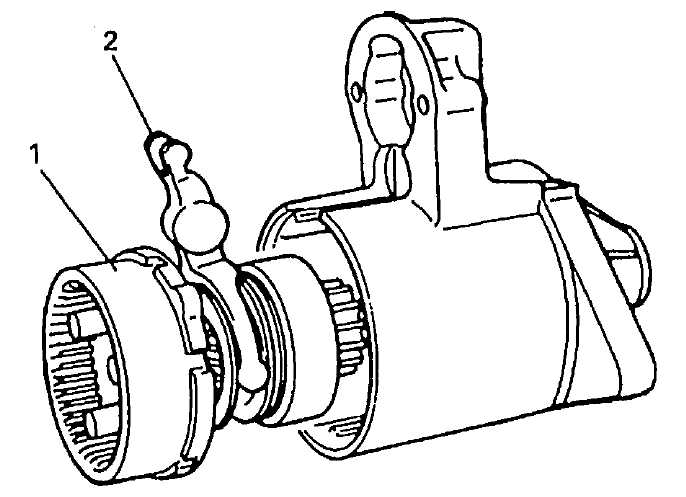

26.2.3 Разбор Сузуки Гранд Витара 1 — сборка рычага
2 — рычаг
  1. Освободите стопорное кольцо шестеренки, фиксируемое упорным кольцом.

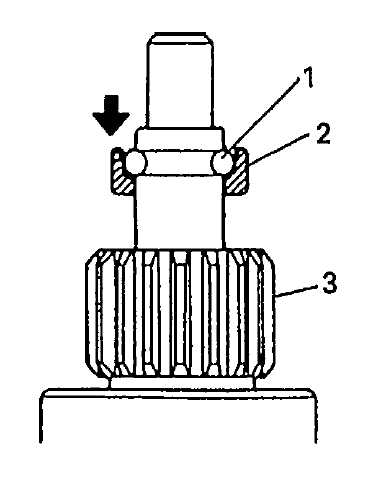

26.2.3 Разбор Сузуки Гранд Витара 1 — упорное кольцо
2 — стопорное кольцо шестеренки
3 — сборка обгонной муфты
  1. Снимите упорное кольцо, затем вытяните стопорное кольцо шестеренки, обгонную муфту и внутреннюю передачу. Специальный инструмент (A): 09900-06107.

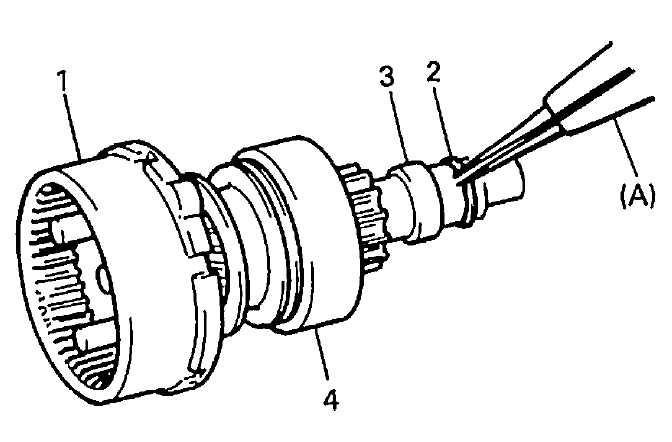

26.2.3 Разбор Сузуки Гранд Витара 1 — внутренняя передача
2 — упорное кольцо
3 — стопорное кольцо шестеренки
4 — обгонная муфта
  1. Снимите заднюю скобу и щеткодержатель.

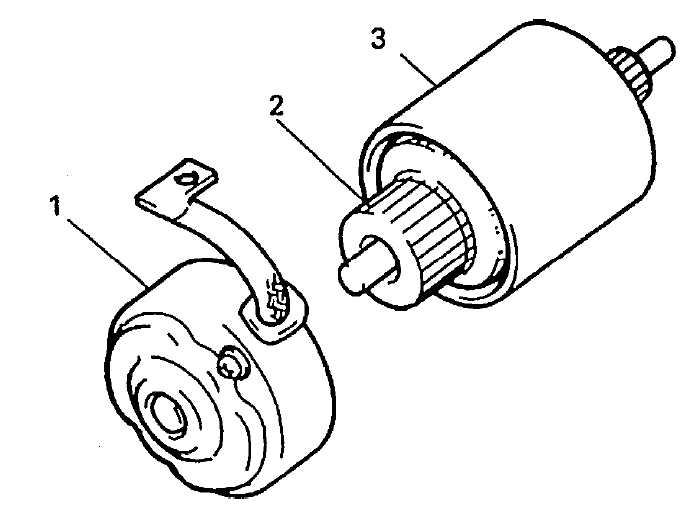

26.2.3 Разбор Сузуки Гранд Витара 1 — задняя скоба
2 — якорь
3 — хомут
  1. Снимите якорь с хомута и затем шарик с конца вала якоря.

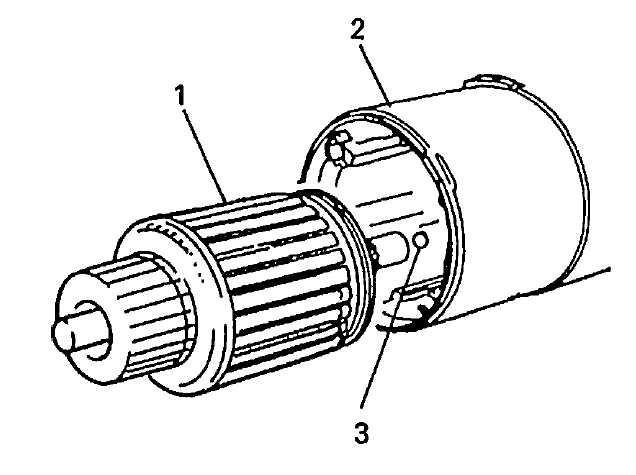

26.2.3 Разбор Сузуки Гранд Витара 1 — якорь
2 — хомут
3 — шарик
  1. Снимите щеткодержатель с задней скобы.

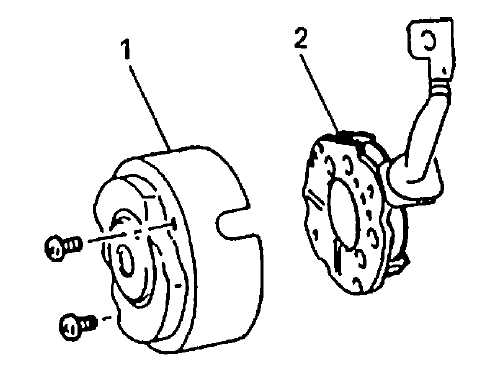

26.2.3 Разбор Сузуки Гранд Витара 1 — задняя скоба
2 — щеткодержатель

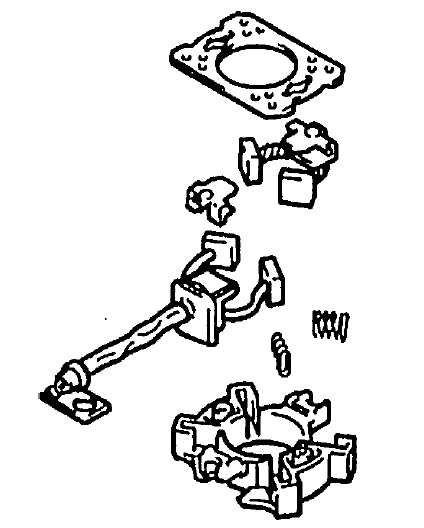

26.2.3 Разбор Сузуки Гранд Витара
  1. Снимите пружины щеток и щетки.
  1. Снимите колпачок задней скобы, и затем снимите заднюю гильзу.

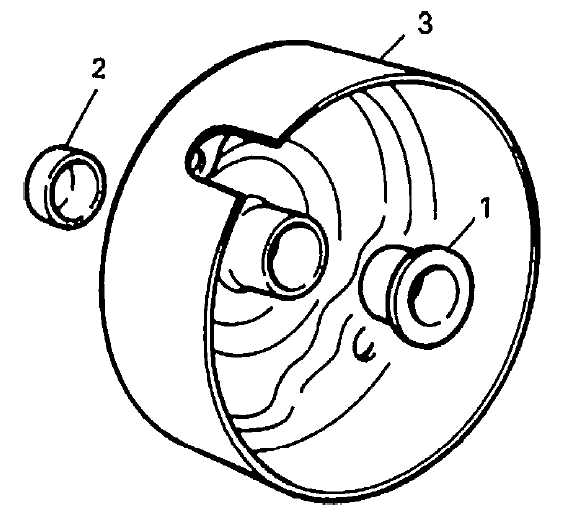

26.2.3 Разбор Сузуки Гранд Витара 1 — задняя гильзы
2 — колпачок задней скобы
3 — задняя скоба
